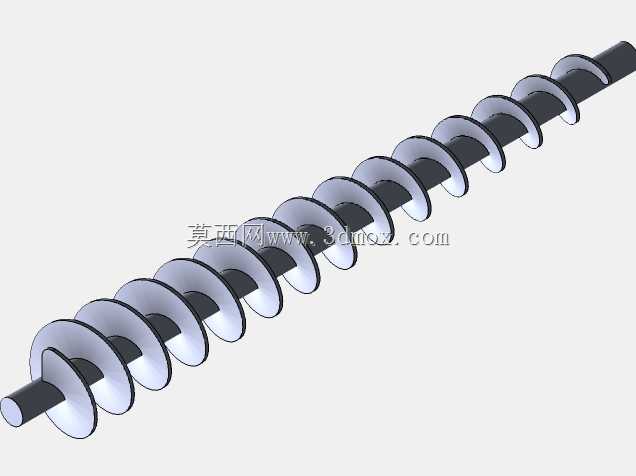

螺旋输送搅拌轴结构三维设计

这款螺旋轴结构主要适配混凝土施工场景下的搅拌、输送一体化作业需求，在竖井施工、现场混凝土拌合站的物料输送环节，这类部件承担着将拌合料从进料端匀速推送至搅拌腔体、同时在推送过程中完成初步物料打散混合的作用，避免混凝土骨料出现离析、结团的问题。从结构设计来看，整体采用等直径连续螺旋叶片焊接在中心实心轴上的形式，叶片外缘做了等螺距排布，每一圈叶片的型线都经过平滑过渡处理，推送物料时不会出现局部卡料、积料的死角，中心轴的直径选取匹配常规搅拌设备的输出轴连接尺寸，两端预留的轴段可以直接适配标准轴承座的安装位，不需要额外做转接加工就能完成装配。设计过程中优先考虑了施工场景下的耐磨需求，叶片的厚度选取偏向重载作业工况，推送大粒径骨料时不会因为物料挤压出现叶片变形、开焊的问题，螺旋叶片的升角经过反复校核，既保证物料推送的效率，也避免升角过大导致物料回流、输送量不稳定的情况。在安装边界上，整根轴的同轴度公差控制在常规机械加工可实现的范围内，两端轴颈的尺寸匹配常用的密封件规格，装配后可以有效阻挡混凝土浆体渗入轴承位置，延长轴承的维护周期。实际作业过程中，这类螺旋轴既可以单独作为水平输送部件使用，也可以集成在搅拌主机内部作为辅助搅拌构件，当用于竖井内的垂直物料输送时，连续的螺旋叶片可以在筒体内形成稳定的料柱，避免混凝土拌合料在垂直提升过程中出现散落、离析的问题，叶片表面的光滑型线也能减少物料粘附，每次作业结束后只需要少量清水冲洗就能完成清洁，不会因为残留混凝土凝固影响下次使用。从建模逻辑来看，整个结构没有冗余的设计特征，所有焊接位置都预留了合理的焊角尺寸，装配时不需要额外修配就能和配套的筒体、驱动端完成对接，中心轴的材质选取适配常规中碳钢加工性能，不需要特殊的热处理工艺就能满足施工场景的强度要求，螺旋叶片的展开尺寸经过精准计算，下料后可以直接卷制成型，不需要反复修磨叶片的拼接缝，能有效降低部件的加工制造成本。
