A型芯气体放电管避雷器芯结构设计

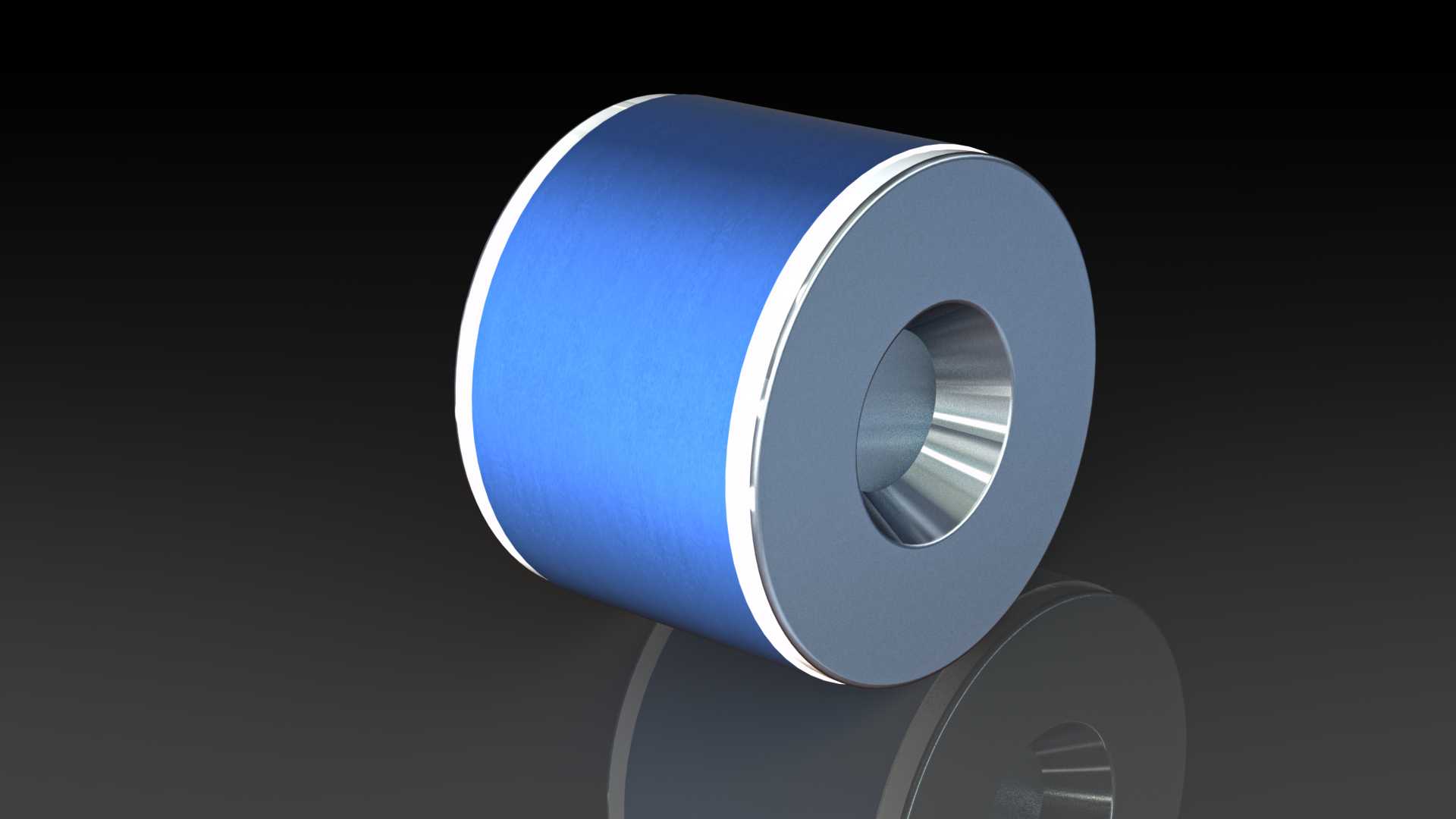

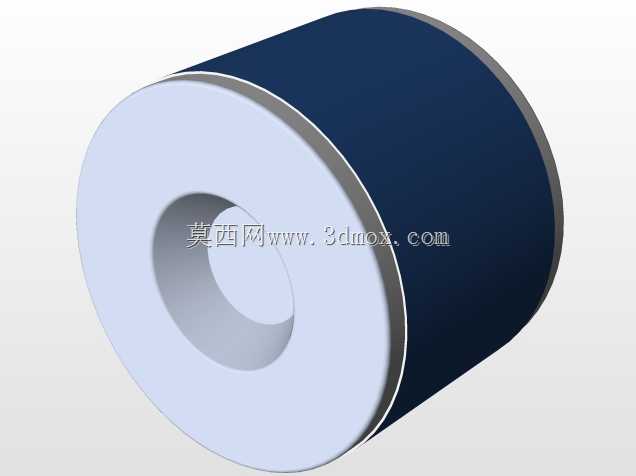

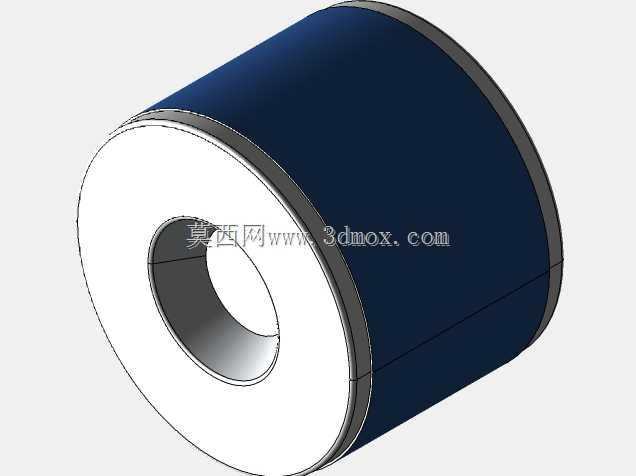

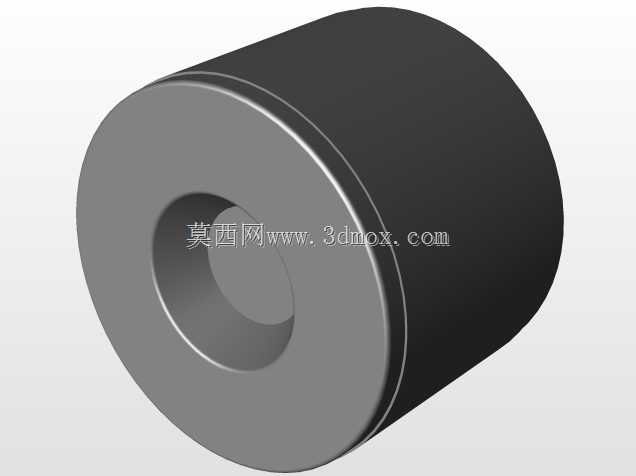

在电力系统二次回路、通信基站信号端口、工业控制设备信号采集端这类对瞬态过电压敏感的场景里，气体放电管是浪涌防护的核心前端元件，本次设计的A型芯气体放电管，正是针对小尺寸安装空间的避雷器芯体需求开发的结构方案。做这类元件的三维结构设计时，首先要锚定实际安装的边界约束，这款芯体的外径为8mm，轴向长度6mm，属于微型封装规格，适配PCB板载贴装、小型避雷器模组内嵌这类安装空间局促的场景，设计时特意将两端电极做了等径外翻边处理，既可以在芯体组装时和陶瓷绝缘外壳实现可靠的端面封接，也能在后续模组装配时给焊接、压接工序提供平整的定位基准，避免装配时出现偏斜导致的接触电阻超标问题。从功能实现的结构逻辑来看，这款放电管采用同轴圆柱对称结构，中间的蓝色绝缘层为高强度陶瓷壳体，内部充注稳定的惰性气体，两端的金属电极做了内凹弧面设计，这种弧面结构可以均匀电场分布，避免尖端放电导致的动作电压离散性过大，保证浪涌来袭时放电间隙能快速击穿导通，将瞬态大电流泄放到接地端，把端口电压钳位在设备可承受的安全范围内。实际做结构建模的时候，要重点把控几个配合公差：电极和陶瓷壳体的配合段采用小间隙过盈配合，封接面的平面度控制在0.02mm以内，避免封接后出现漏气导致的产品失效；中心泄流孔的内壁做了光滑过渡处理，没有尖锐棱角，防止长期工作时出现局部电场集中，缩短元件使用寿命。在不同的应用场景里，这类小尺寸放电管的安装方式也有区别，在PCB板载应用时，两端电极可以直接和焊盘做回流焊连接，建模时预留的电极伸出长度刚好符合波峰焊的吃锡要求，不会出现焊锡爬升到陶瓷壳体表面导致的绝缘距离不足问题；在小型避雷器模组里使用时，多个该规格芯体可以串联或者并联组合，通过金属连接片实现压接装配，6mm的轴向长度可以让多芯组合后的整体模组厚度控制在常规防雷模块的标准尺寸范围内，不需要额外修改模组的外壳结构。设计过程中还考虑了元件的机械强度，陶瓷壳体的壁厚做了优化，既不会因为壁厚过大导致整体尺寸超标，也能承受浪涌泄放时的瞬时热冲击和装配时的压装力，避免出现壳体开裂的问题；两端电极的金属材质选用导电性优异的铜基合金，表面做镀镍处理，既保证导通时的载流能力，也能防止长期存放出现氧化导致接触电阻上升。这类微型气体放电管的结构设计，看似结构简单，实则每一处尺寸细节都和实际使用性能直接相关，比如电极内凹的深度、陶瓷壳体的壁厚、电极外翻边的圆角大小，都会直接影响放电管的直流击穿电压、冲击放电电压、绝缘电阻这些核心电性能参数，建模时每一个特征的尺寸都要匹配电性能设计的要求，不能只做外观的复刻，要结合元件的实际工作原理和装配需求去调整结构细节，才能让三维模型直接对接后续的零件加工、模具开发和装配工艺验证，减少后续试产阶段的结构修改次数。
