蒸汽式炭烤加工设备结构设计

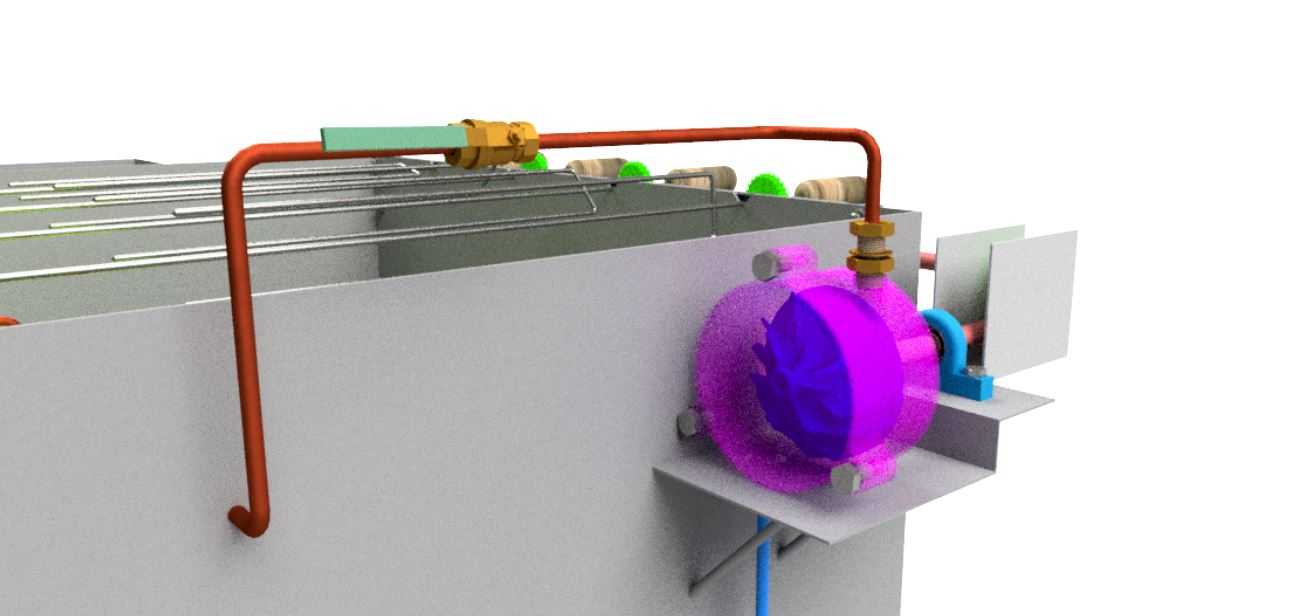

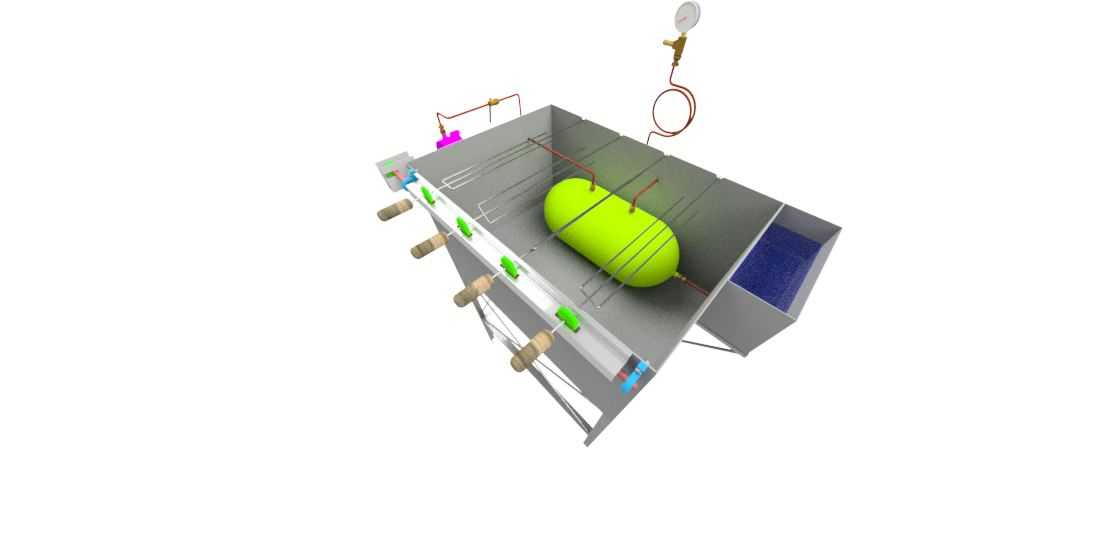

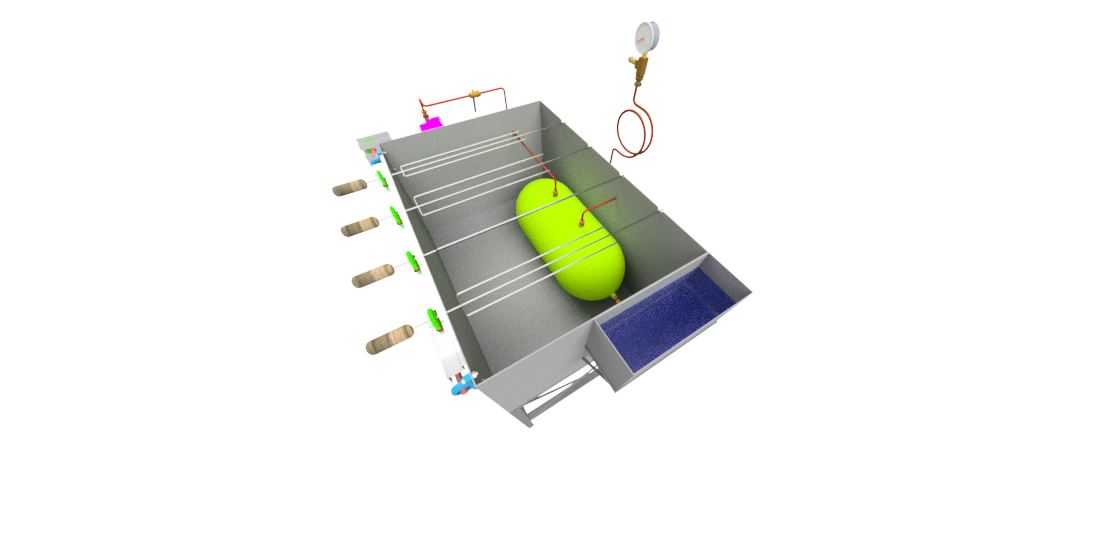

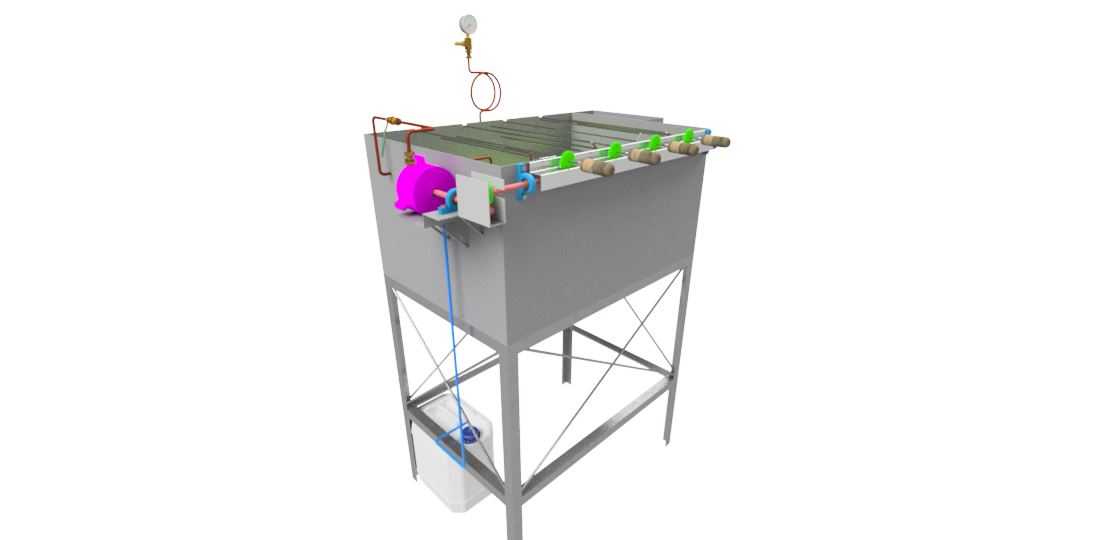

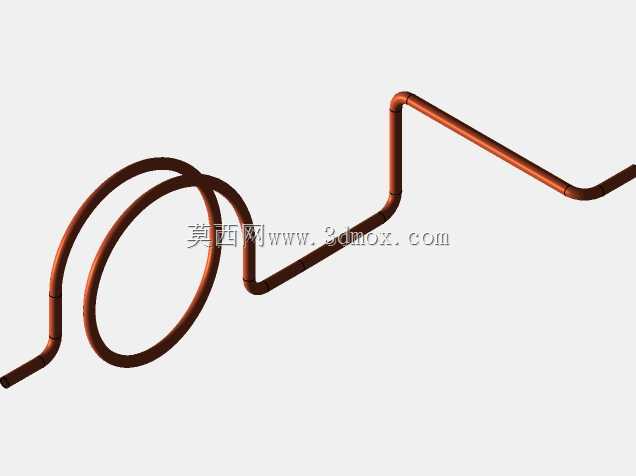

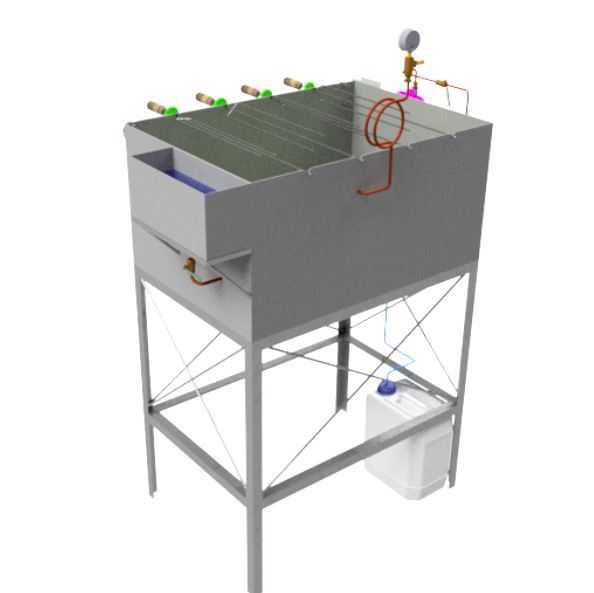

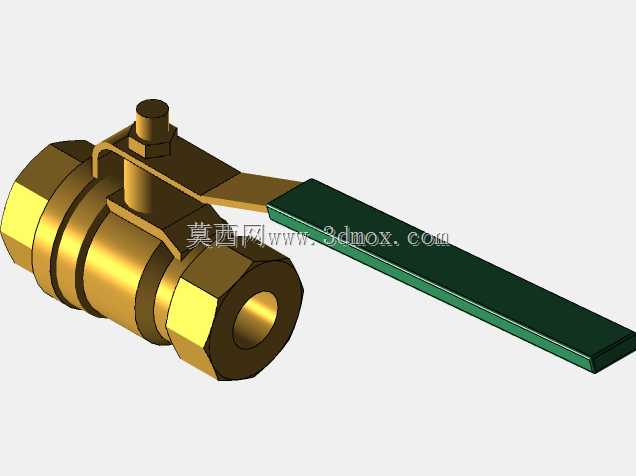

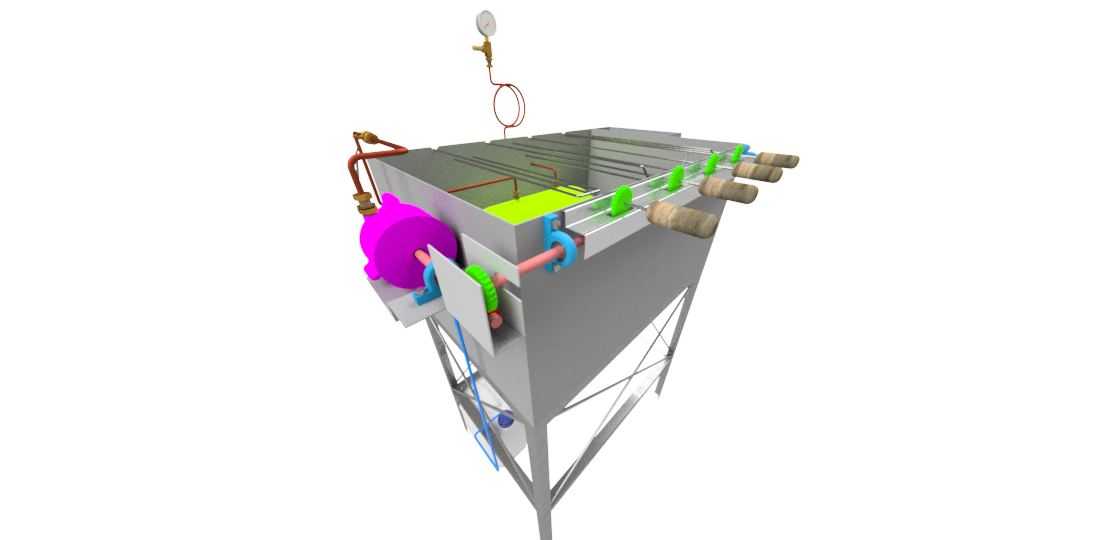

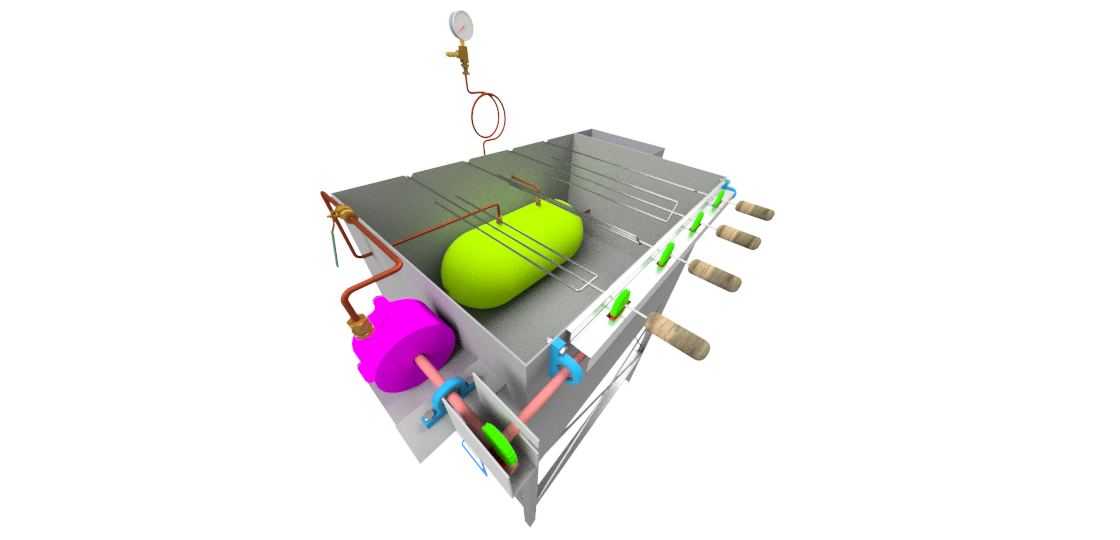

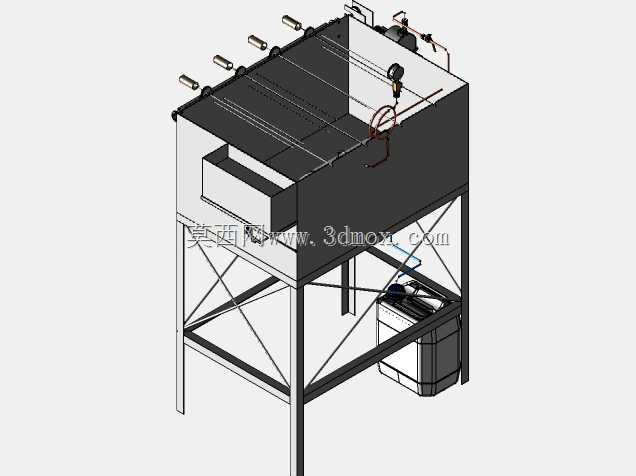

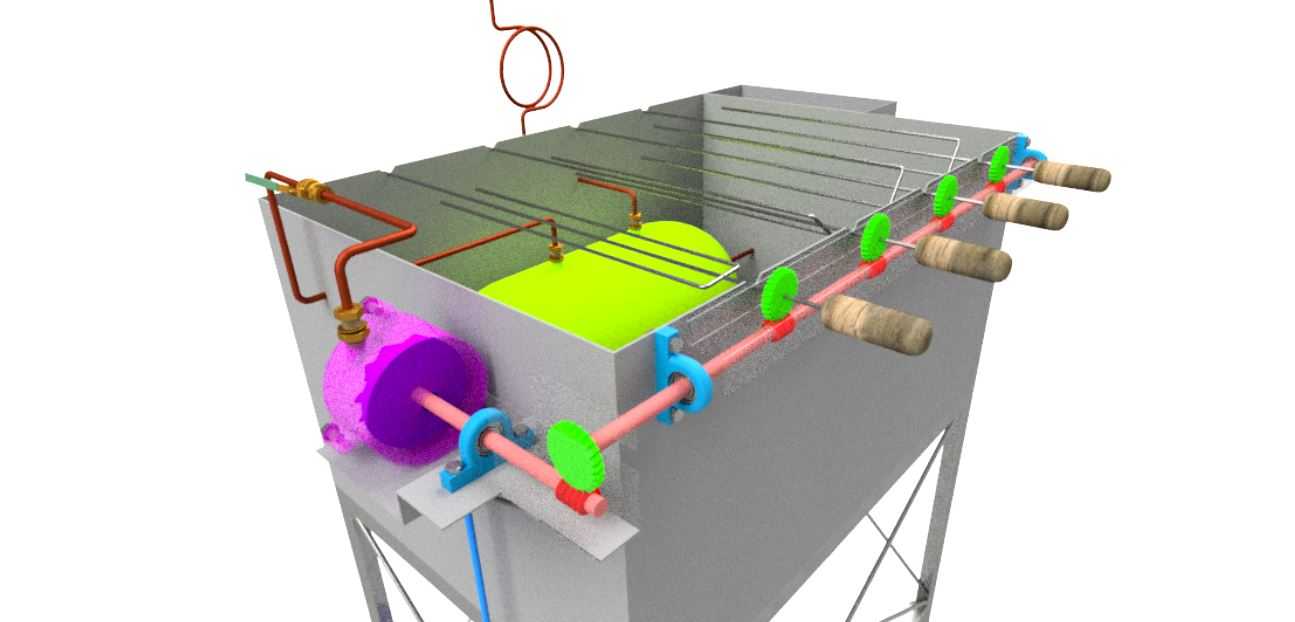

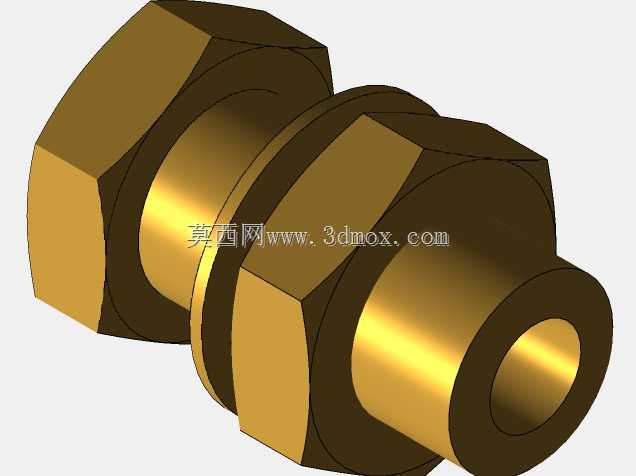

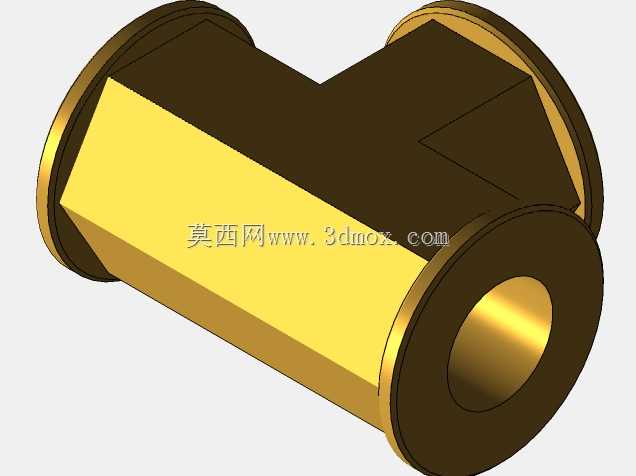

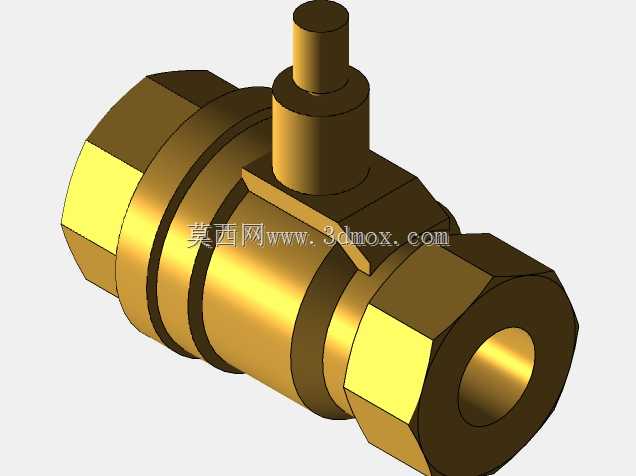

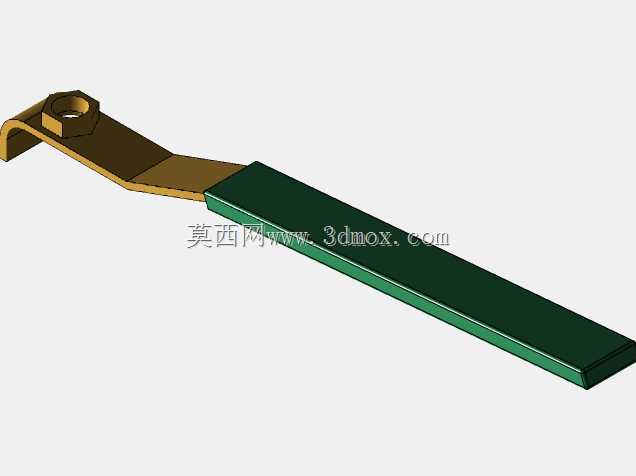

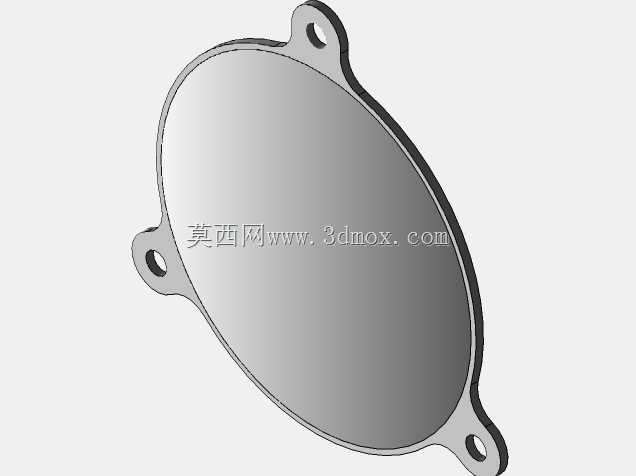

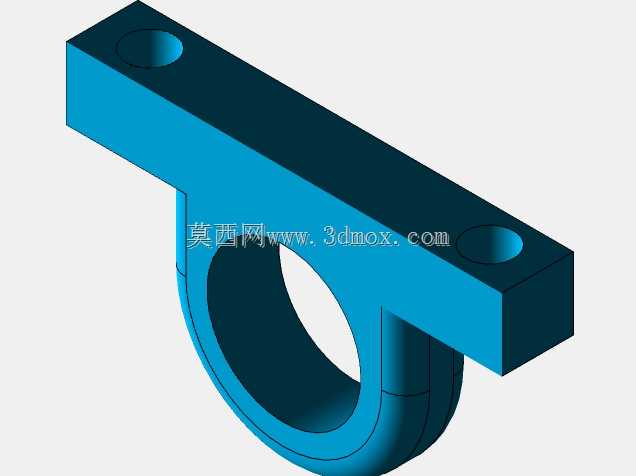

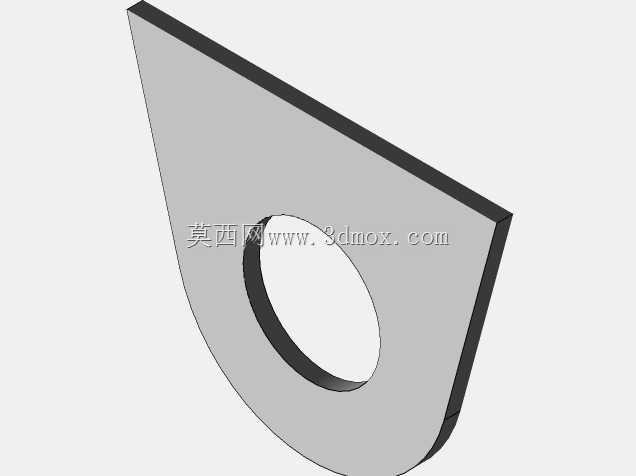

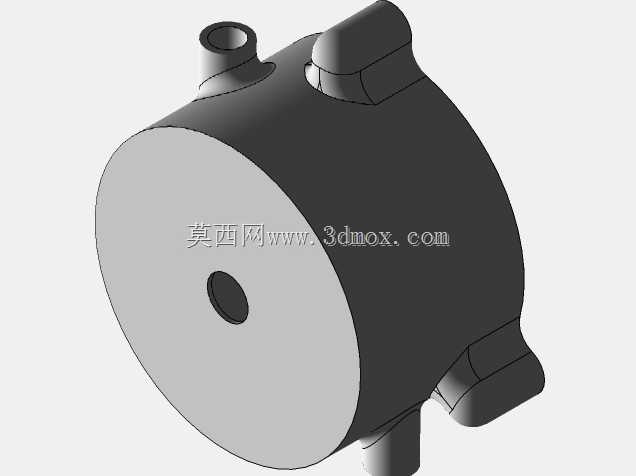

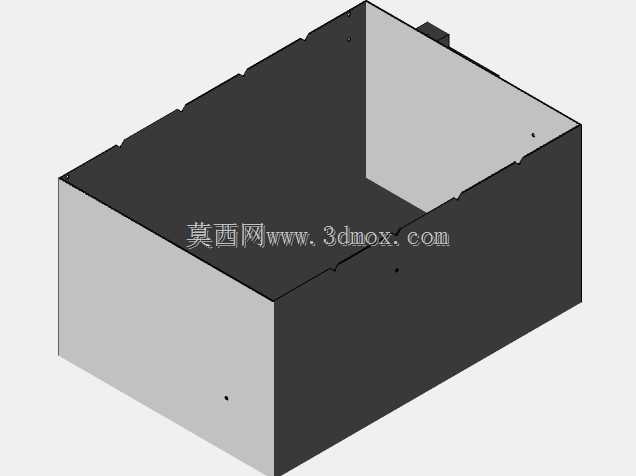

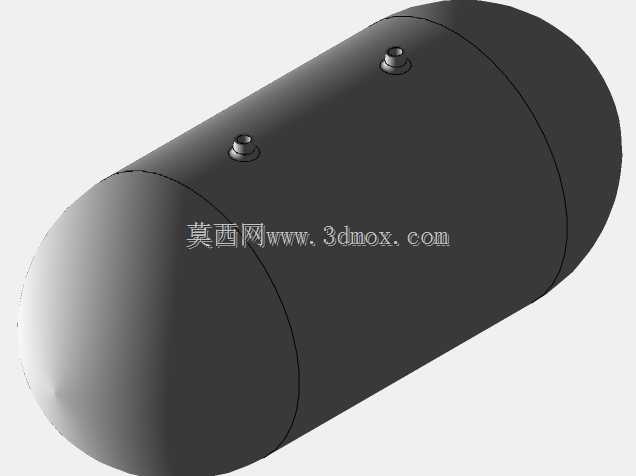

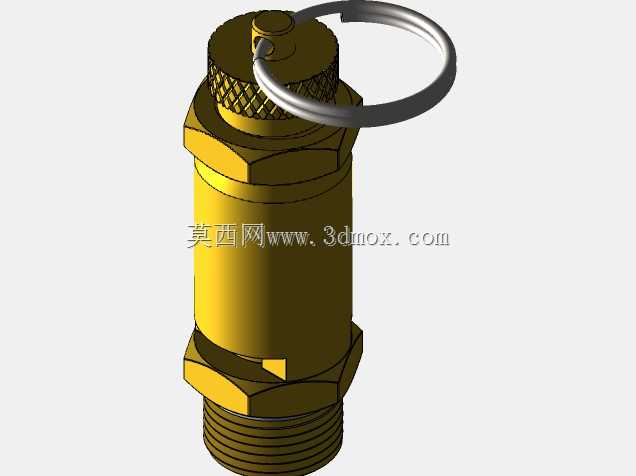

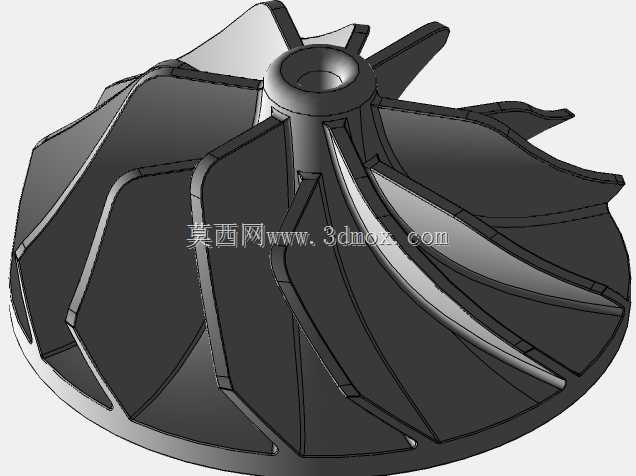

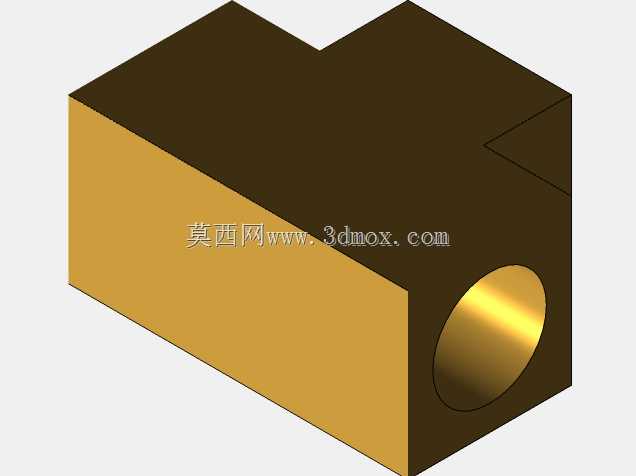

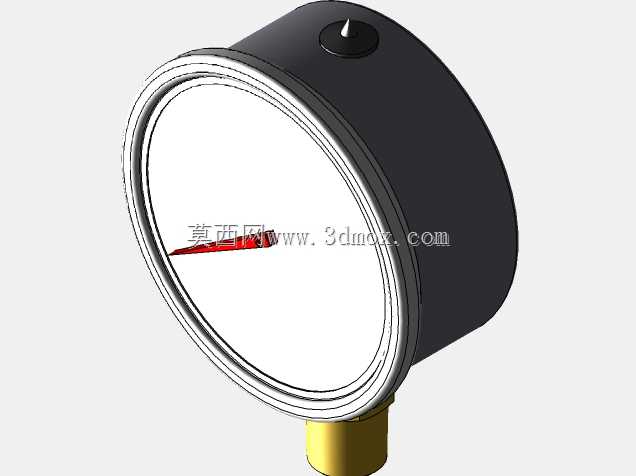

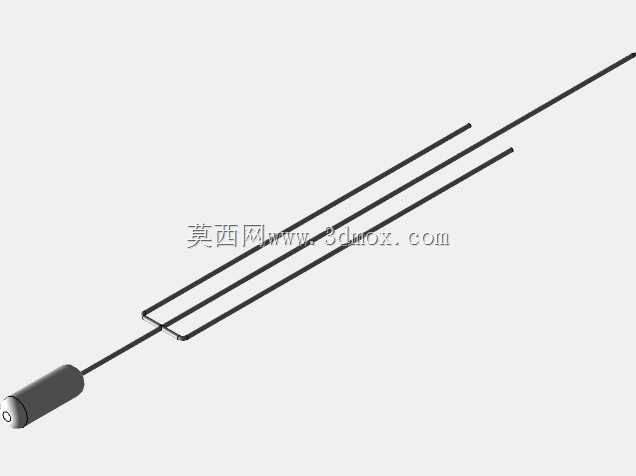

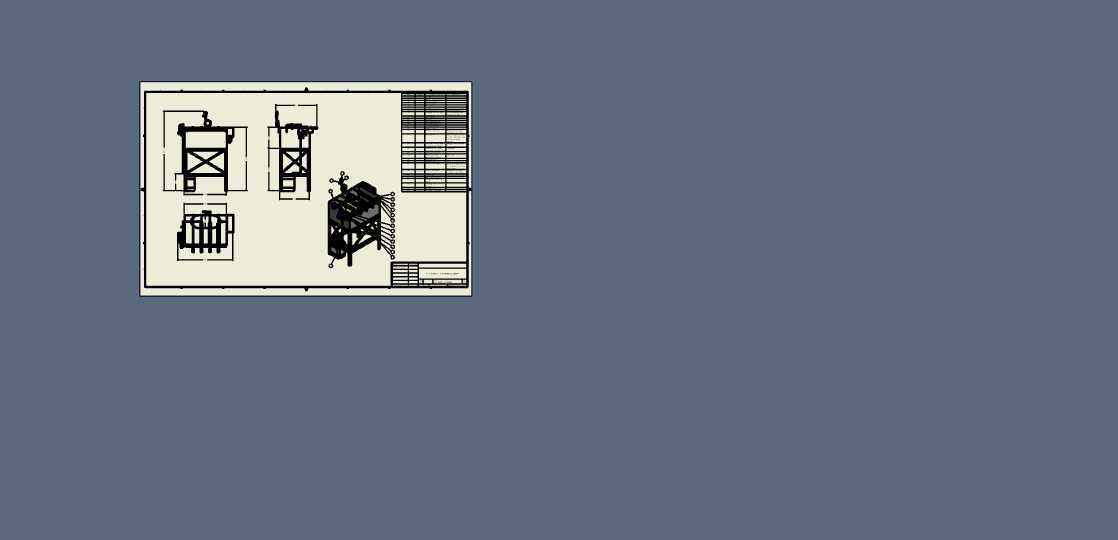

这款设备主要面向商用餐饮加工、中央厨房食材预处理场景，针对传统炭烤作业温度波动大、热源管控难、油烟无组织散逸的痛点做了结构优化，核心是借助蒸汽管路的热传导辅助调控炭床温度，让烤制过程的热场分布更均匀，避免局部焦糊或生熟不均的问题。从结构布局来看，主体采用方管焊接的立式支撑框架，底部预留了接灰与冷凝水收集的安装空间，框架支腿做了斜撑加固，能承受上部炭槽与管路组件的满载载荷，安装时只需保证底部四个支脚的水平度偏差不超2mm，就能避免长期使用出现的结构形变。上部的炭槽区域做了分区排布，侧边布置的多组快接接头是蒸汽管路的接入端，顶部引出的带压力表管路可以实时监测蒸汽支路的压力状态，外接蒸汽源时只需匹配对应通径的管路接口，不需要额外做转接改装。设计时特意将蒸汽换热组件布置在炭槽侧部，既不会直接接触食材造成污染，又能通过金属壁面的热辐射把蒸汽热量传导到炭床区域，当炭温过高时，低温蒸汽还能起到微调降温的作用，避免炭块过度燃烧产生大量有害烟气。侧边的紫色护罩是管路与阀体的防护结构，既可以避免作业人员误碰高温管路造成烫伤，也能阻挡烤制过程中溅出的油污堵塞阀件，护罩采用快拆卡扣固定，日常维护时不需要拆解主体结构就能快速拆装清理。设备的整体安装边界需要预留侧边管路的操作空间，正面要留出食材摆放与炭料添加的操作距离，底部的收集盒抽拉方向不能有管线遮挡，外接的蒸汽管路要做保温包覆，减少输送过程的热量损耗。从建模细节来看，所有管路的弯折半径都符合流体输送的工艺要求，没有出现直角死弯影响蒸汽流通的问题，框架的焊接节点都做了应力释放的结构倒角，长期受高温烘烤也不容易出现焊缝开裂的情况，压力表的安装位置特意选在操作人员站立时的平视高度，不需要俯身就能快速读取压力数值，调整蒸汽通断的阀体也布置在伸手可及的侧边位置，作业过程中不需要大幅度移动身体就能完成参数调节。
