蒸汽设备用穿杆压紧式填料密封结构

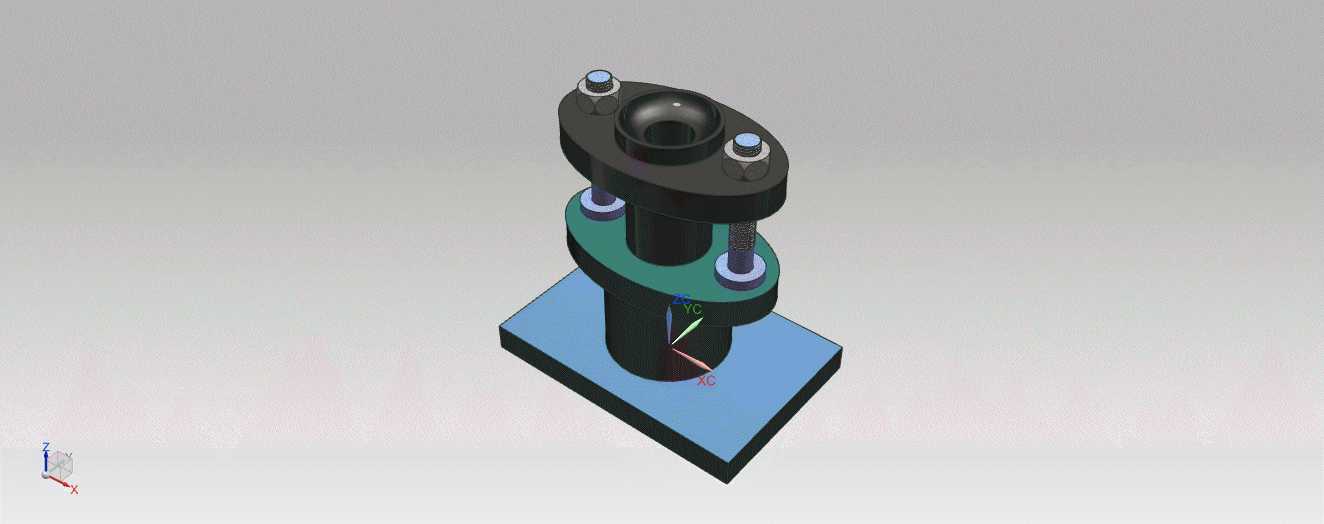

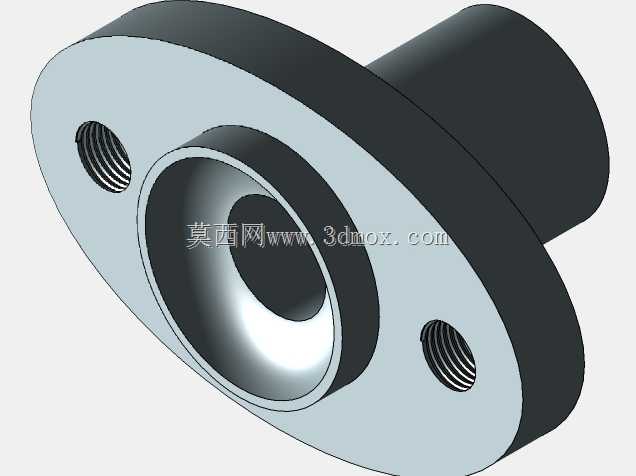

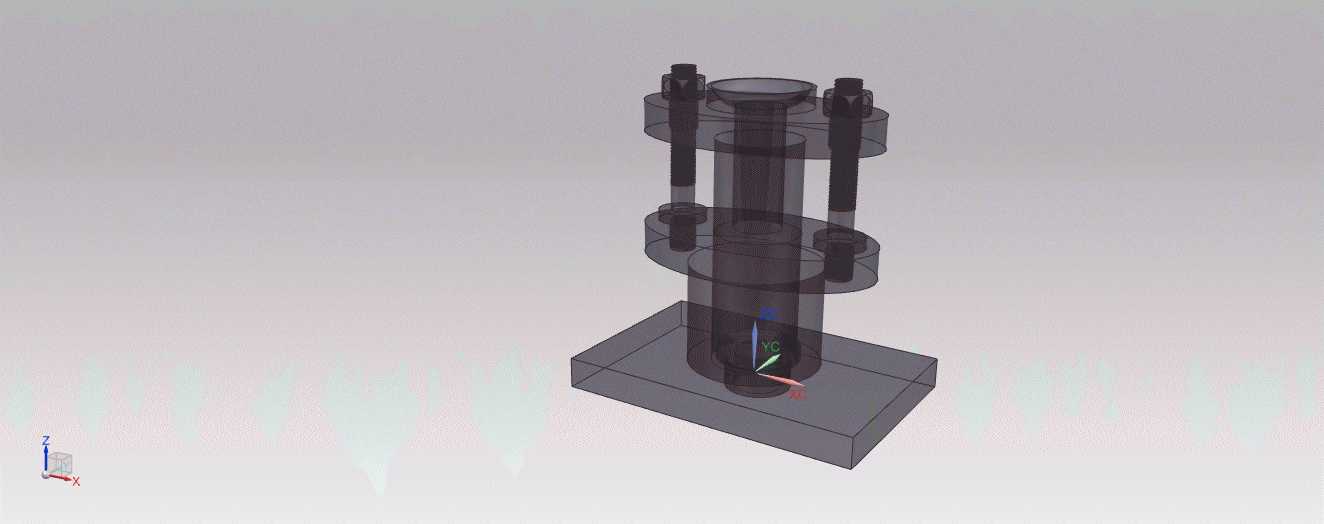

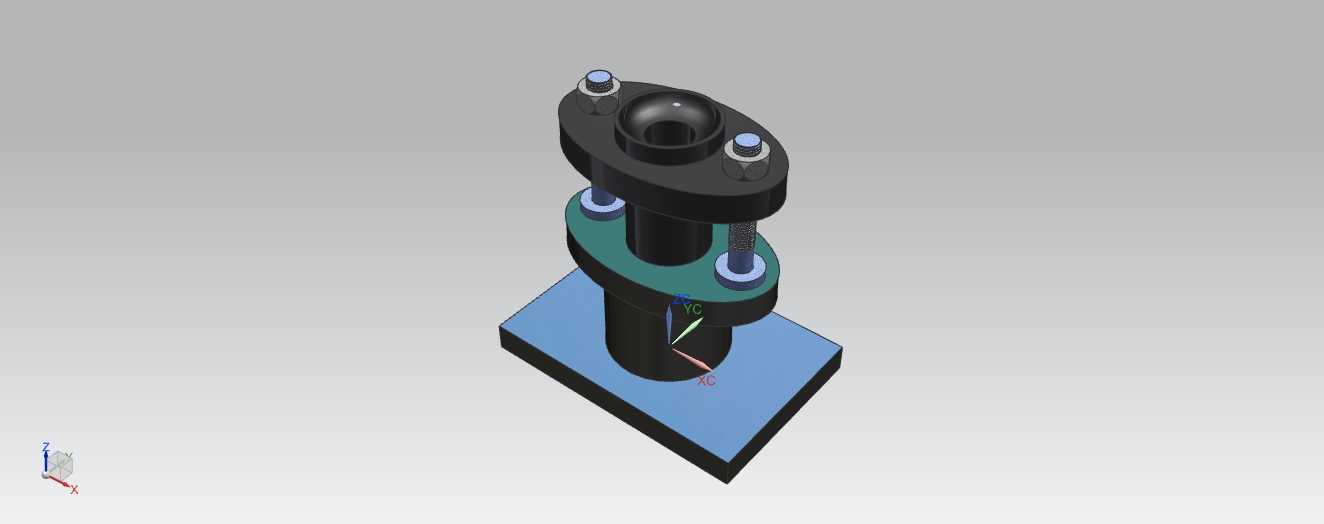

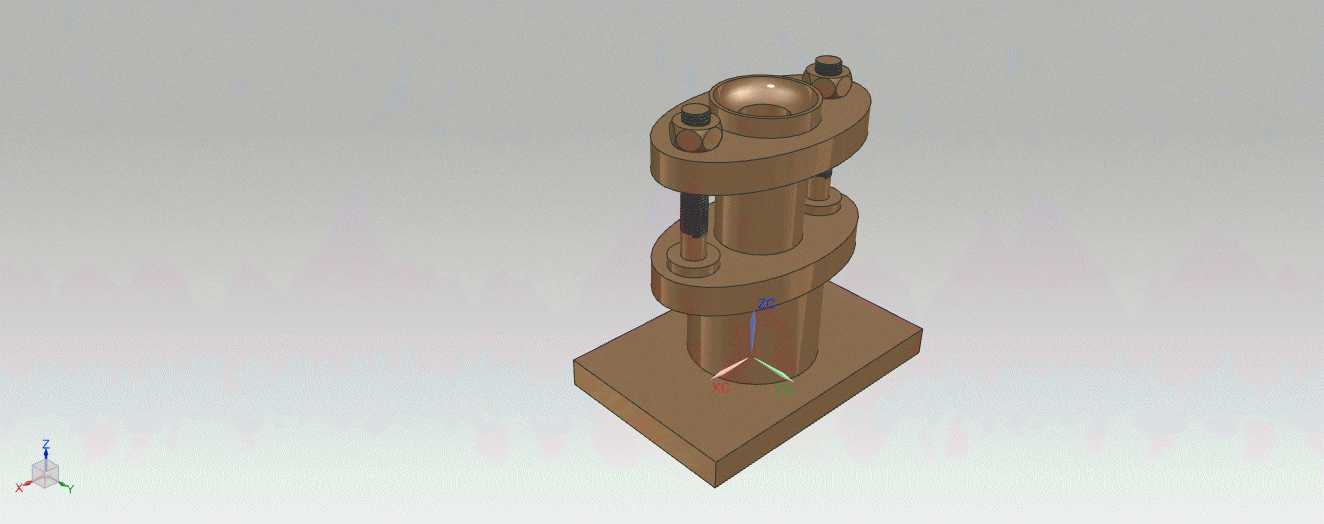

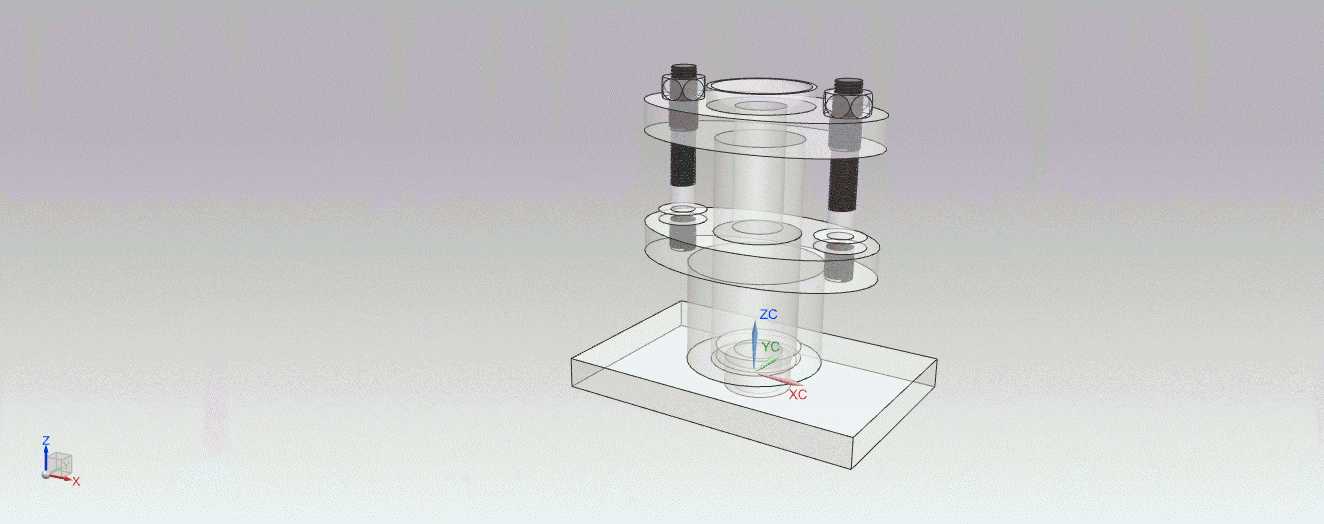

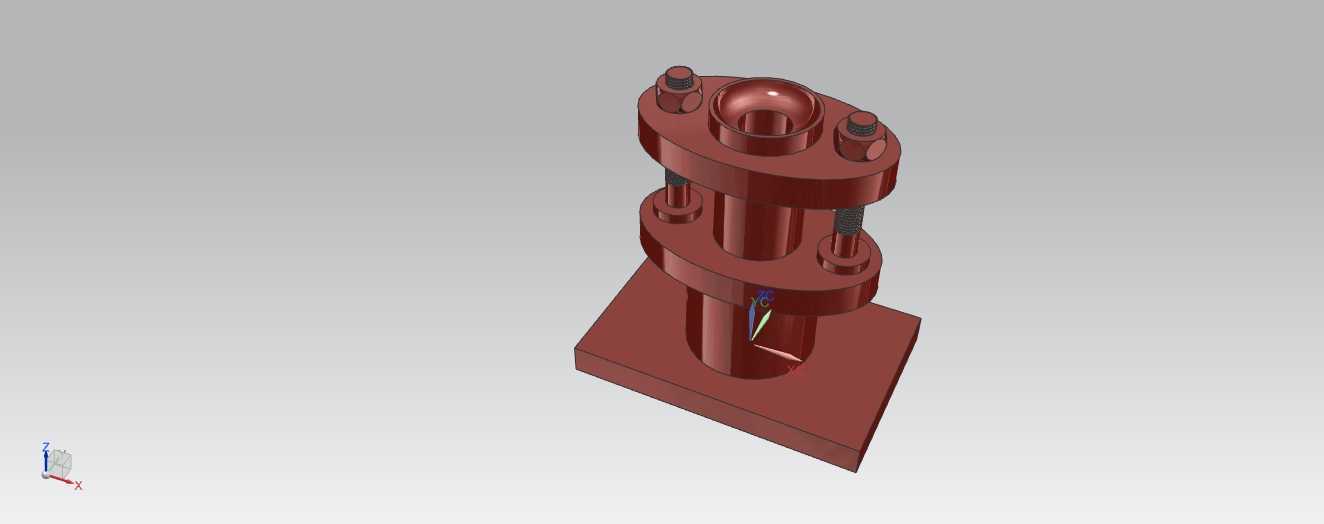

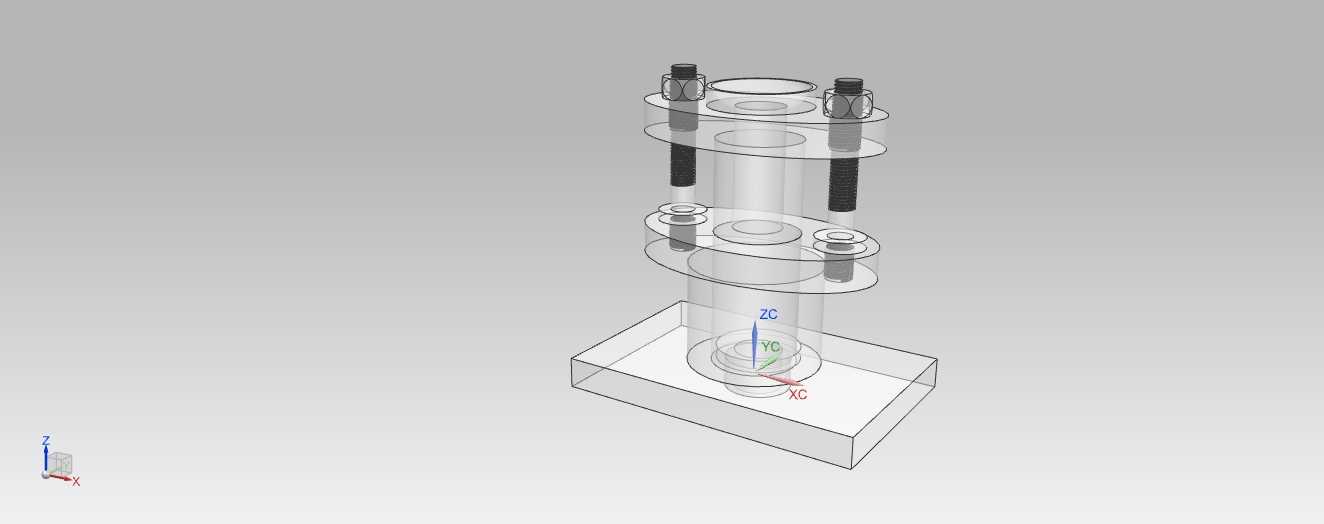

这套密封结构主要面向存在往复运动杆件的承压腔体设备，最典型的应用场景是中小型蒸汽机组的汽缸盖穿杆位置，也可适配各类化工流体输送设备中做直线往复运动的轴杆密封需求，核心作用是阻断腔体内部带压流体从杆件与腔体的装配间隙向外泄漏。从结构设计逻辑来看，整体采用分层叠装的穿杆压紧方案，底部为带定位凸台的安装基座，基座中心预留与腔体开口匹配的密封腔沉孔，沉孔内径与待密封的杆件外径保留均匀的环形填料填充间隙，安装时基座直接嵌合在设备腔体的预设开口位置，通过基座底面的密封面与腔体端面贴合，实现静态密封面的初步密封。叠装在基座上方的多层环形压板，通过四根对称分布的长螺栓实现纵向压紧，螺栓两端采用六角螺母锁紧，可根据填料的磨损情况实时调整压紧力，无需整体拆解结构即可完成填料的压紧补偿，大幅降低现场维护的操作难度。每一层压板的中心孔都与杆件保持同轴设计，孔壁与杆件之间预留合理的活动间隙，既不会干涉杆件的往复运动，也能避免间隙过大导致填料被压力挤出。设计过程中重点考量了安装边界的适配性，底部基座的外形尺寸可根据不同设备的腔体开口大小做参数化调整，四根压紧螺栓的分布圆直径随密封腔尺寸同步缩放，保证压紧力均匀作用在填料端面，避免局部压力过大导致填料偏磨、杆件运动阻力异常升高的问题。实际使用时，环形填料填充在基座沉孔与杆件之间的空腔内，通过上层压板的纵向压力让填料产生径向形变，紧密贴合在杆件外壁与腔体内壁之间，即便杆件做高频往复运动，填料也能持续保持密封面的贴合度，有效阻挡蒸汽、液态流体等介质从间隙泄漏。结构上没有复杂的异形曲面，所有零部件均采用常规机械加工工艺即可生产，压板与基座的接触面都做了平面度处理，保证压紧时受力均匀，不会出现局部压不实的泄漏点。针对不同的介质工况，只需更换对应材质的填料环即可适配，比如高温蒸汽工况选用石墨类填料，腐蚀性流体工况选用氟材质填料，整体结构的通用适配性较强，可覆盖多数中低压往复动密封的使用需求。
