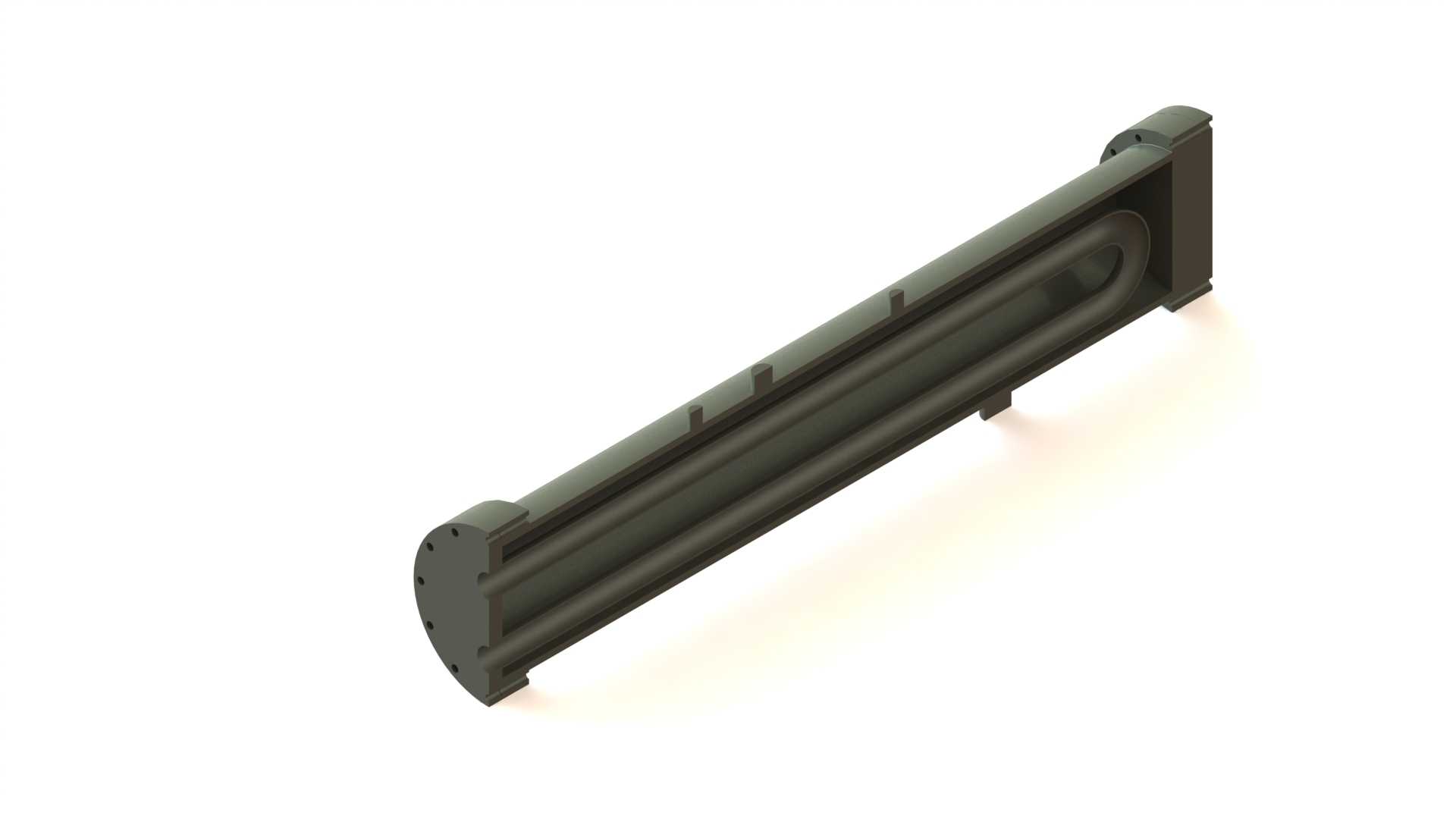

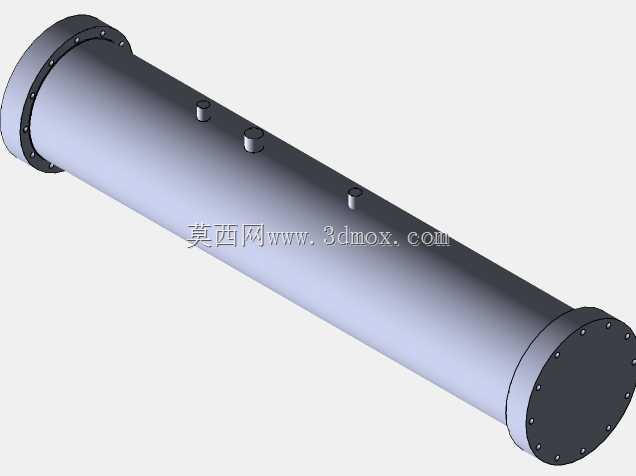

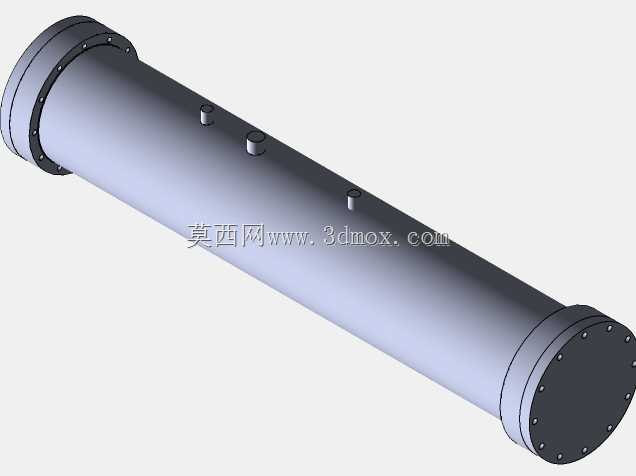

该换热单元的结构设计围绕工业场景下的间壁式传热需求展开,核心是在两种流体互不掺混的前提下实现高效热量传递,适配暖通空调、化工制程、动力冷却、污水处理等多类工况的换热需求。从结构布局来看,采用卧式长筒形壳体设计,内部集成U型换热流道,一端设置带法兰的管板结构,用于对接工艺管路,另一端为封闭端盖,壳体侧面预留多组安装支脚,可直接固定在设备机架或安装基座上,安装时需预留端部法兰的管路操作空间,侧面支脚的安装孔位间距适配常规工业设备的安装梁间距,无需额外制作过渡安装支架。设计过程中优先考虑流体的流道组织,壳程与管程的流道截面经过流速校核,避免局部流速过高造成冲蚀,同时保证流体在流道内充分扰动,减少传热边界层厚度,提升整体传热系数。端部法兰采用标准凸面法兰结构,密封面尺寸匹配通用管路压力等级,可直接适配同压力等级的工艺管道连接,降低现场安装的适配成本。壳体上的定位凸台用于安装温度、压力检测元件,可实时监测进出口流体的参数变化,方便运维过程中掌握设备运行状态。不同于常规直管式换热结构,该U型流道设计可抵消流体温度变化带来的热胀冷缩应力,无需额外设置膨胀节,简化整体结构的同时提升了高温差工况下的运行可靠性。在动力系统冷却场景中,该结构可作为发动机冷却回路的散热部件,让冷却液在管程内流动,空气或冷却介质在壳程流动,带走发动机运转产生的多余热量;在化工制程场景中,可用于不同工艺介质之间的热量回收,将高温流体的余热传递给低温进料流体,降低制程的能耗水平。建模过程中对壳体壁厚、换热流道的壁厚均做了等比例还原,所有安装配合面的尺寸公差按照通用机械加工精度设置,法兰连接孔的位置度满足管路对接的装配要求,支脚的承重结构经过受力校核,可承受满液状态下的设备自重,避免长期运行出现结构变形。
