ULTRACELL圆柱干电池外观结构三维数模

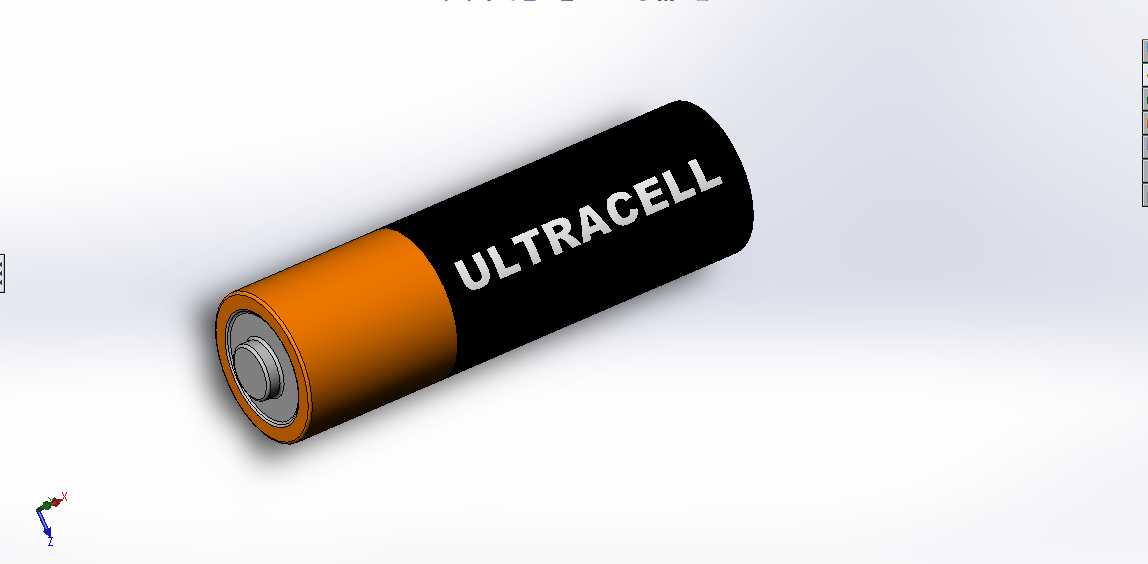

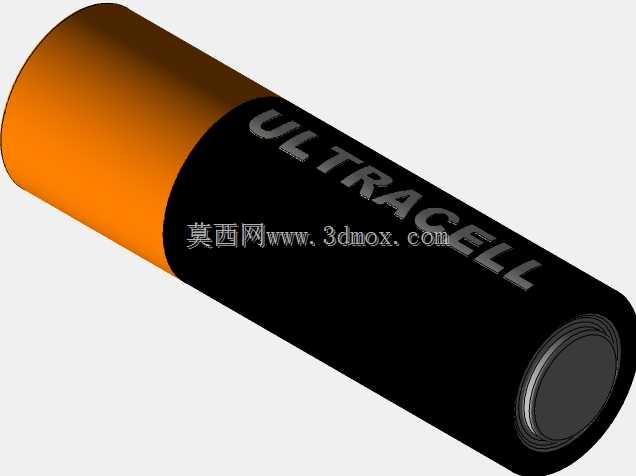

日常消费电子、小型工控手持终端、家用便携电器的供电场景中，圆柱型干电池是应用覆盖范围极广的独立供电部件，本次建模的单体圆柱电池，完全对标市面常规AA规格干电池的实体结构做全尺寸还原，建模过程中优先保证外形装配边界的准确性，方便工程师在做手持设备电池仓结构设计时直接调用做干涉校验，不需要反复核对实物测绘尺寸。从结构设计逻辑来看，这类圆柱电池的外形采用三段式分区设计，一端为凸起的金属正极触头，触头做了圆弧过渡处理，避免装入电池仓时刮蹭仓内金属接触弹片，同时保证接触压力均匀，不会出现接触不良的断电问题；中部主体分为两个功能区域，靠近正极的橙色段为电池正极封装壳体，表面做哑光质感处理，黑色段为电池标识印刷区域，建模时还原了品牌标识的凹凸印刷质感，和实物的视觉效果保持一致；电池另一端为平整的金属负极端面，端面和壳体的衔接处做了微小的倒角处理，避免生产组装过程中壳体边缘的毛刺划伤人手或者损伤设备内部结构。做电池仓配套结构设计时，需要重点关注该电池的外径、总长度两个核心安装尺寸，建模时已经将这两个尺寸的公差控制在常规民用干电池的标准公差范围内，电池正极凸起的高度也符合通用电池仓弹片的压缩行程要求，不管是做串联电池组的排布设计，还是单电池仓的卡位结构设计，都可以直接参考该数模的边界做结构避让。在实际设备应用中，这类圆柱干电池常被用在遥控器、无线鼠标、手持测温仪、小型便携测量工具这类低功耗便携设备中，建模时除了还原外部可见结构，也考虑到了电池自身的重量分布特性，在做设备整体配重仿真时，可以直接给数模赋予对应材质的密度参数，模拟真实装电池后的设备重心位置，避免设计出的产品出现头重脚轻、握持手感差的问题。很多工程师在做小型便携产品结构设计时，容易忽略电池和周边结构的间隙预留，调用该数模做装配校验时，可以直接在数模周边预留0.1-0.2mm的装配间隙，同时要注意电池负极接触弹片的行程预留，保证电池装入后不会出现卡滞、接触不到位的问题，另外标识区域的建模还原，也可以用来做产品外观渲染时的效果展示，不需要额外再做贴图处理就能呈现接近实物的视觉效果。
