电动自行车圆柱型外置供电电池组结构

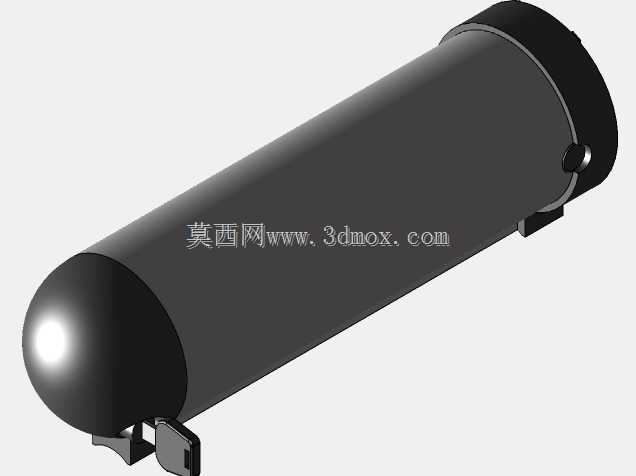

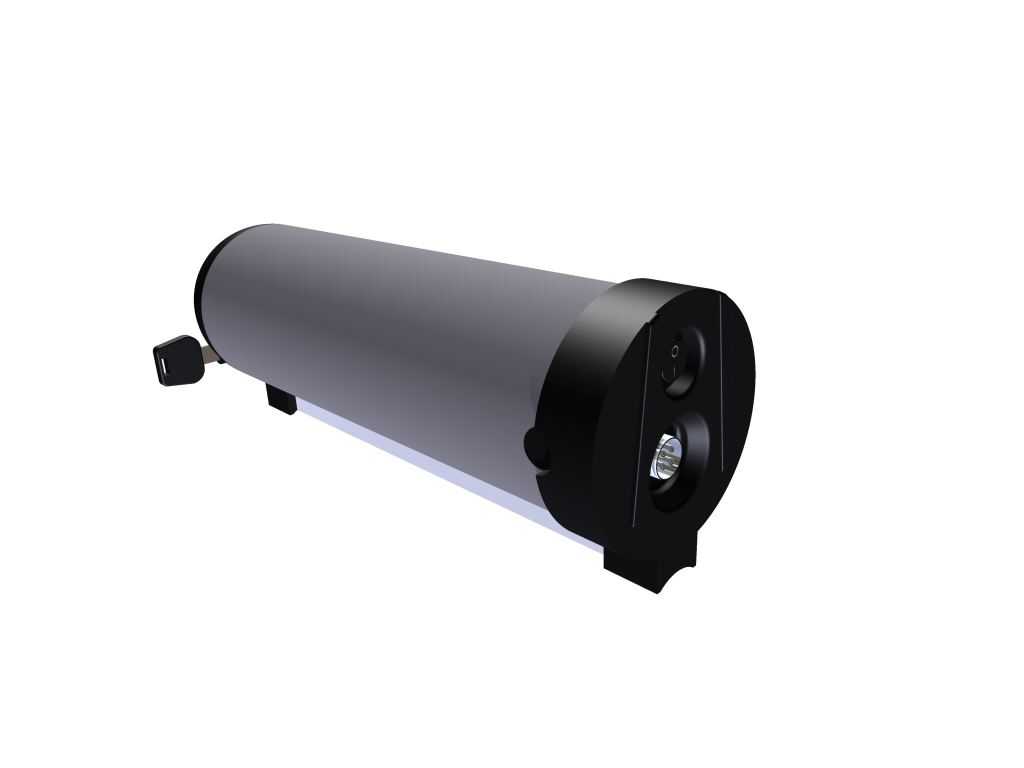

这款圆柱构型的外置供电部件，主要适配轻型电动自行车的后置安装场景，区别于传统车架内置电池的布局，采用独立外挂的结构形式，能够适配多数无内置电池舱的常规自行车改装需求，也可用于同规格短途代步两轮车的电源替换。从结构设计来看，整体采用长圆柱壳体作为电芯容纳主体，壳体两端设置硬质端盖完成密封与结构固定，出线端的端盖上集成了供电接口、锁止结构，配套的机械锁具可将电池组与车架安装支架锁合，避免非授权拆卸，同时接口位置做了下沉式设计，减少日常骑行中泥水、扬尘对接插件的侵蚀。安装侧的壳体下方设置了两个对称的固定支脚，支脚的安装孔位间距匹配常规自行车后货架、座管下方的安装支架尺寸，安装时只需将支脚卡入支架对应卡槽，转动锁具即可完成固定，拆卸时解锁后可直接抽出，无需额外工具，方便用户取下电池单独充电。壳体表面做了哑光耐磨处理，能够耐受日常骑行中的轻微剐蹭，圆柱构型的风阻表现优于方正造型的同容量电池，在骑行过程中不会产生额外的突兀风噪。端盖位置除了供电输出接口，还预留了状态指示灯的安装位，可直观显示剩余电量，用户在骑行前无需取下电池就能判断续航状态。设计过程中充分考虑了户外使用的工况，壳体接缝处做了错位止口设计，能够阻挡雨天骑行时的雨水渗入，内部电芯仓设置了缓冲泡棉的安装位，可吸收路面颠簸产生的冲击，避免电芯受震动出现连接松动。整体的径向尺寸控制在常规水杯架的适配范围内，部分改装场景下也可通过适配环安装在车架水杯架位置，轴向长度根据容量设定做了优化，不会超出后货架的宽度边界，避免骑行过程中剐蹭周边物体。出线端的线缆预留了足够的弯曲半径，搭配防弯折护套，长期转向、颠簸情况下也不会出现线缆外皮破损的问题。
