工业管道用铸钢法兰式蒸汽截止阀结构

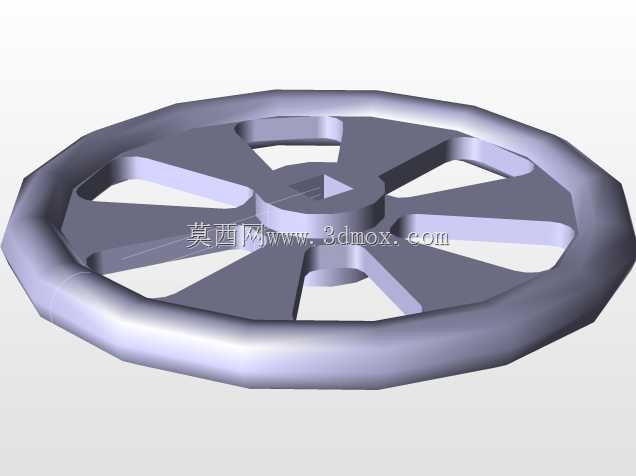

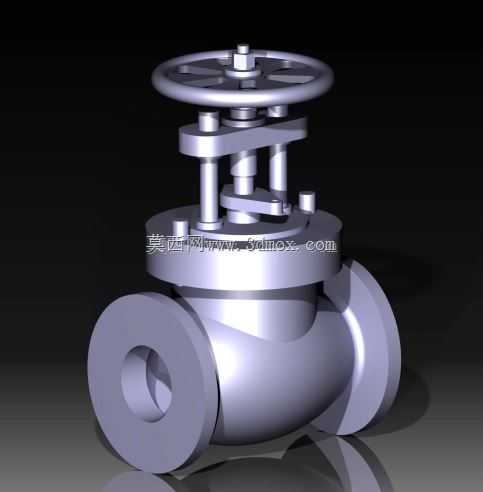

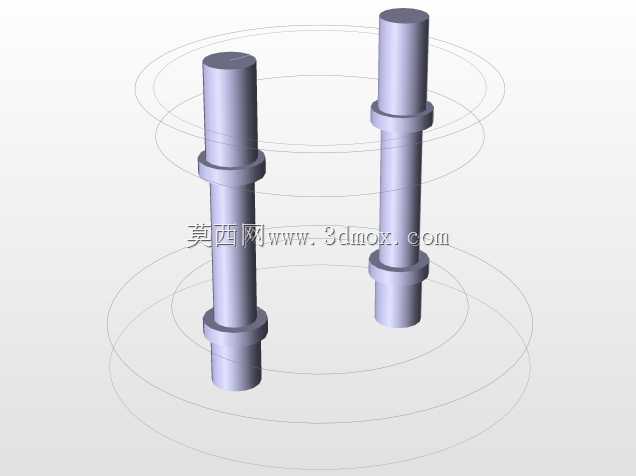

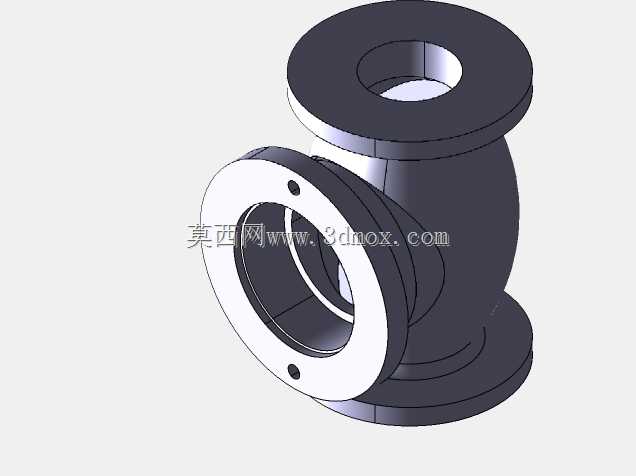

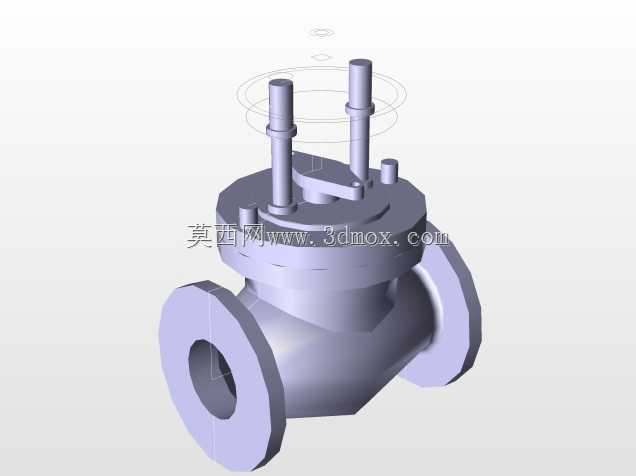

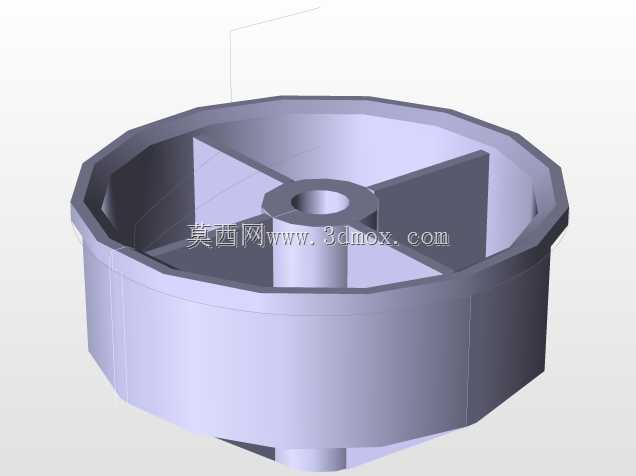

在化工、热电、集中供热这类带饱和蒸汽输送的工业场景里，蒸汽截止阀是管路系统里承担介质截断功能的核心承压部件，不同于球阀的全通径快速启闭，也不同于闸阀的低流阻全开特性，这类截止阀依靠阀瓣沿阀座中心线的升降动作实现通路的启闭，调节行程短，密封面受介质冲蚀磨损的程度更低，适合蒸汽这类带一定温度、存在少量冷凝水冲击的介质工况。从实际安装场景来看，该款截止阀采用两端法兰对接的连接形式，安装时需匹配对应压力等级的管路法兰，预留的安装边界要考虑手轮操作的回转空间，手轮外缘到阀体中心线的距离要满足现场手动操作的握持空间，不能紧贴墙面或相邻管路支架，避免启闭操作时出现干涉。阀体采用流线型的流道设计，介质从阀瓣一侧进入、另一侧流出，流道的转弯结构能在阀门半开状态下缓冲介质的直接冲蚀，不过也会带来一定的流阻损失，因此这类阀门通常不用于长期节流的工况，更多承担全开或全关的截断作用。从设计逻辑来看，当前模型预留了螺母与螺柱的自定义设计空间，设计人员可根据实际应用的压力等级、介质温度参数匹配对应的紧固件规格，比如中压过热蒸汽场景可选用耐高温的合金螺柱，低压饱和蒸汽场景可选用常规碳钢紧固件，灵活适配不同项目的选型需求。阀杆部分采用明杆结构设计，启闭过程中阀杆随手轮转动做升降动作，操作人员可直接通过阀杆的伸出长度判断阀门的启闭状态，避免出现误操作。手轮采用轮辐式结构，在保证操作扭矩传递强度的前提下，尽可能降低了手轮自身重量，日常启闭时不需要额外加装加力杆，避免过大的操作力矩损坏阀杆或密封面。在结构细节上，阀盖与阀体的连接部位预留了密封垫片的安装槽位，设计时可根据介质温度选择金属缠绕垫片或石墨复合垫片，保证连接部位的密封性能，避免蒸汽泄漏。这类阀门通常安装在蒸汽管路的分支节点、设备入口前端，方便后续设备检修时切断上游蒸汽介质，保障检修作业的安全，安装时要注意介质流向与阀体标注的箭头方向一致，避免反向安装导致阀门密封面长期受介质正压冲击，缩短使用寿命。
