四缸发动机排气进气歧管结构设计

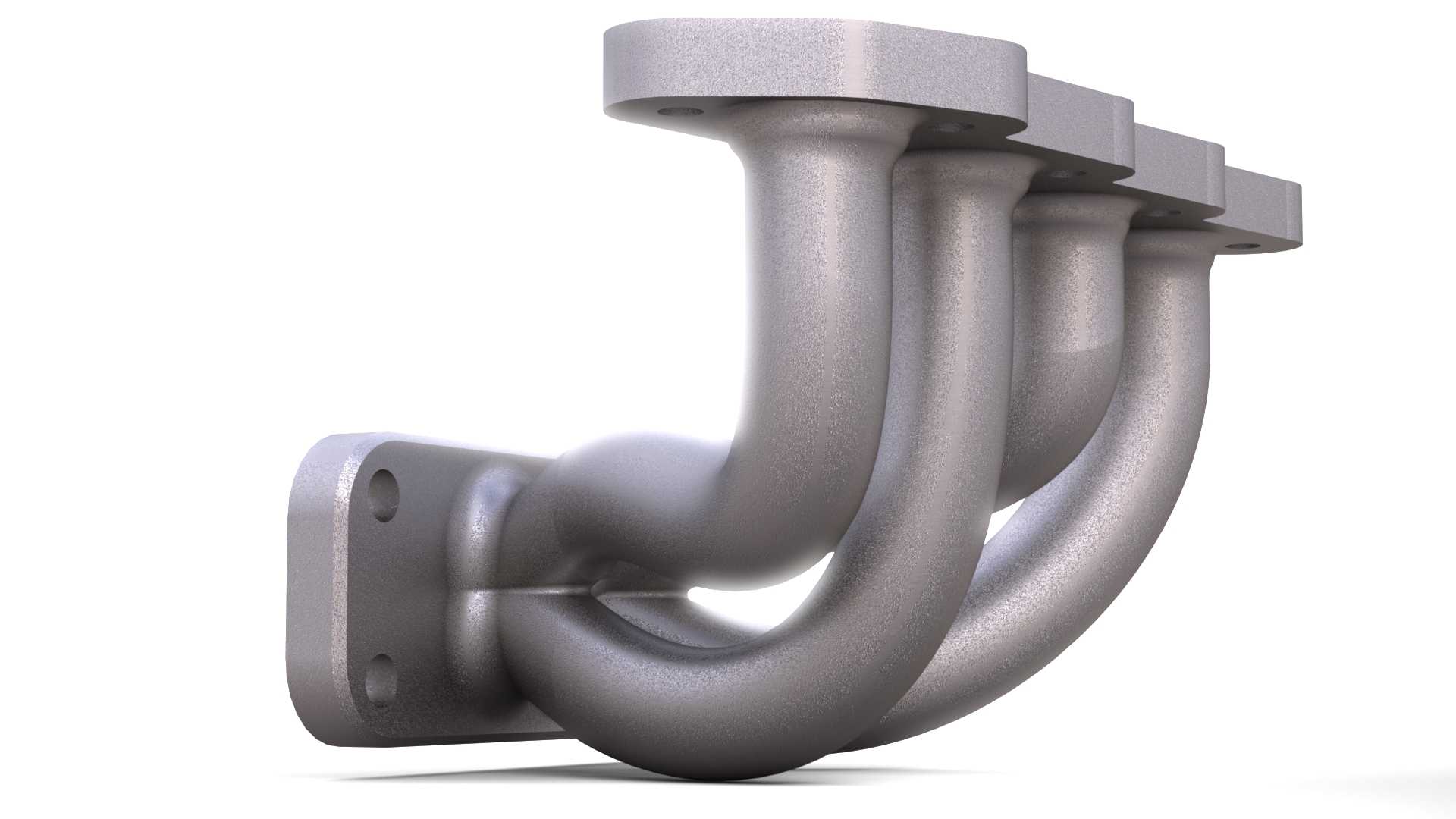

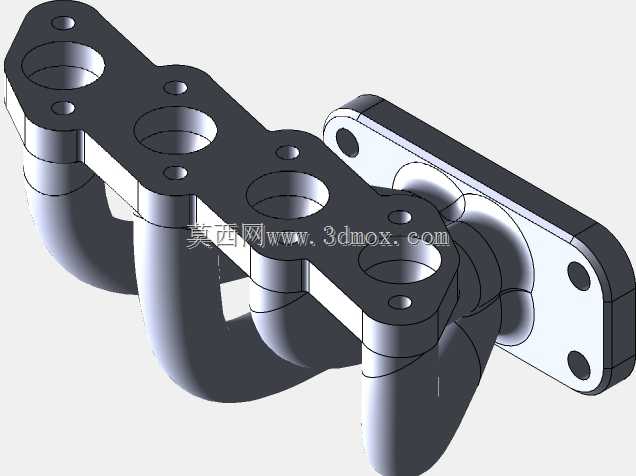

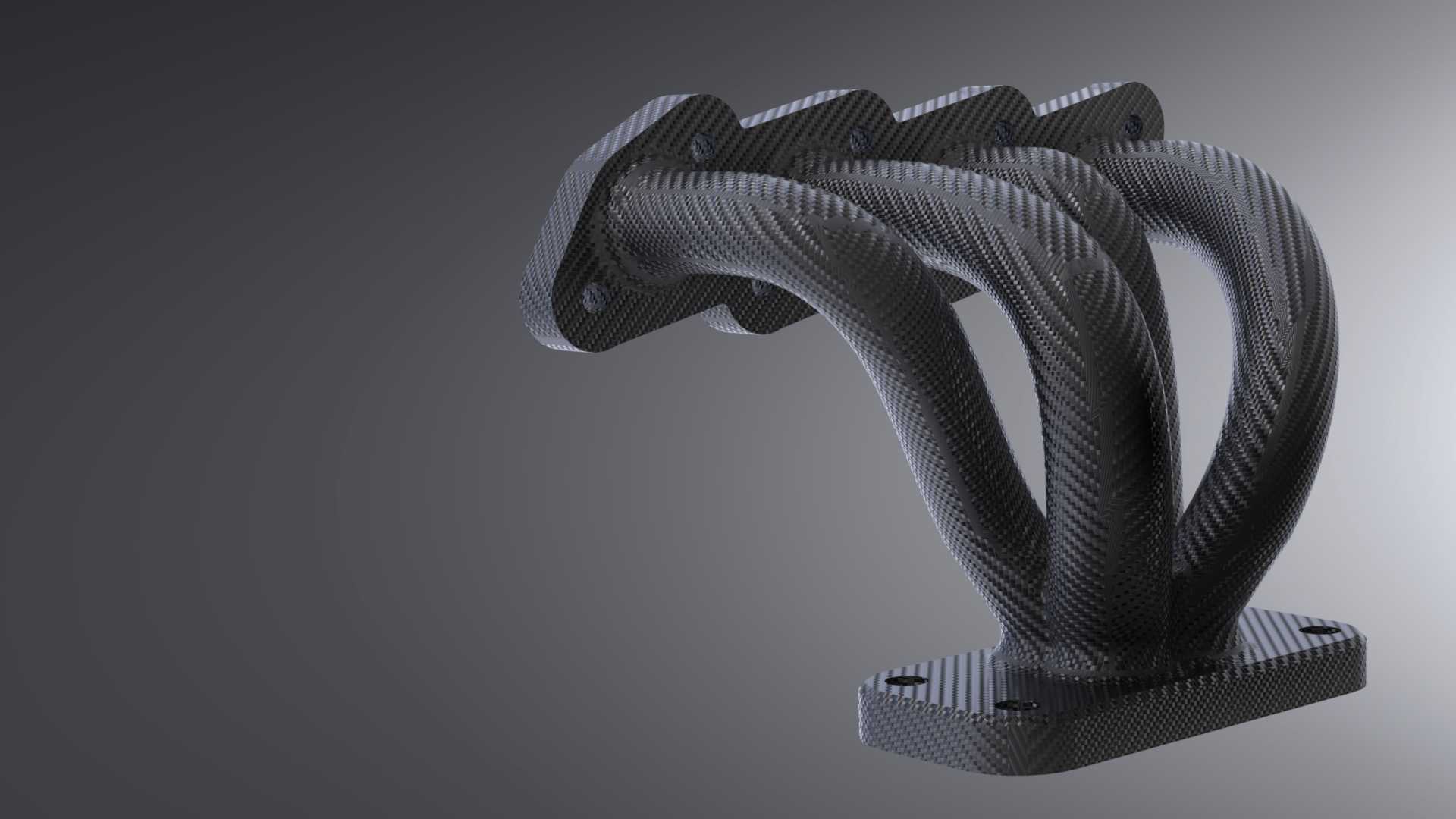

这类歧管是内燃机进排气系统的核心导流部件，在四缸往复式发动机的配气环节承担着气流分配与汇集的关键作用，进气侧负责将稳压后的新鲜充量按点火顺序均匀输送到各气缸进气道，排气侧则把各缸燃烧后排出的高温废气快速汇集导入排气后处理管路，其流道设计的合理性直接影响发动机的充气效率、排气背压与各缸工作均匀性。从结构上看，该歧管采用一体铸造成型的弯管布局，四个支管长度经过匹配设计，尽可能降低各缸气流的干涉效应，避免相邻气缸排气时出现的气流脉冲互相干扰，减少排气残余废气量，同时兼顾进气过程的谐振效应利用，提升特定转速区间的扭矩输出表现。安装边界上，歧管一端采用整体式法兰对接气缸盖的对应气道接口，法兰面加工有定位螺栓孔，安装时需配合密封垫片保证接合面的气密性，避免高温高压气体泄漏；另一端为汇总法兰，对接排气前段或进气节气门后的稳压腔接口，整体安装空间需避让发动机周边的线束、冷却管路与附属部件，弯管的曲率半径经过反复校核，既保证气流转向时的阻力损失控制在合理区间，也避免管路弯折过急造成的局部涡流区，减少积碳附着的风险。设计过程中需要兼顾铸造工艺的可行性，管壁厚度保持均匀过渡，避免出现壁厚突变造成的铸造缩松缺陷，支管交汇处的圆滑过渡处理，既能够降低气流噪声，也能减少应力集中，提升部件在高低温交变工况下的结构疲劳寿命。实际装车应用中，这类歧管需要承受排气侧最高近千度的高温废气冲刷，以及发动机运行过程中的持续振动，因此结构的刚性设计也经过考量，安装点位的布局能够分散振动载荷，避免长期运行后出现法兰面变形、管路开裂的故障。在流道设计阶段，需要结合发动机的配气相位、目标工况的气流流速进行反复迭代，通过调整各支管的走向、弯曲角度与交汇位置，平衡各缸的流量偏差，保证每个气缸获得的进气量一致，同时让排气脉冲能够顺畅导出，不会因为流道设计缺陷造成某一缸排气不畅，进而导致动力输出不均、排放超标的问题。
