壁挂式金属电气控制箱体结构设计

这款钣金材质的电气箱体，主要面向小型设备就近电控、楼宇局部回路配电、小型单机设备集成控制这类场景使用，日常多安装在车间立柱、设备侧立面、弱电井墙面这类位置，用来承载小型断路器、继电器、接线端子这类低压电控元件，同时给内部元件提供防尘、防误触的物理防护，避免车间内的金属碎屑、飞溅切削液、日常运维的误触碰损坏内部电气元件，也能降低非运维人员随意触碰带电部件引发的安全隐患。

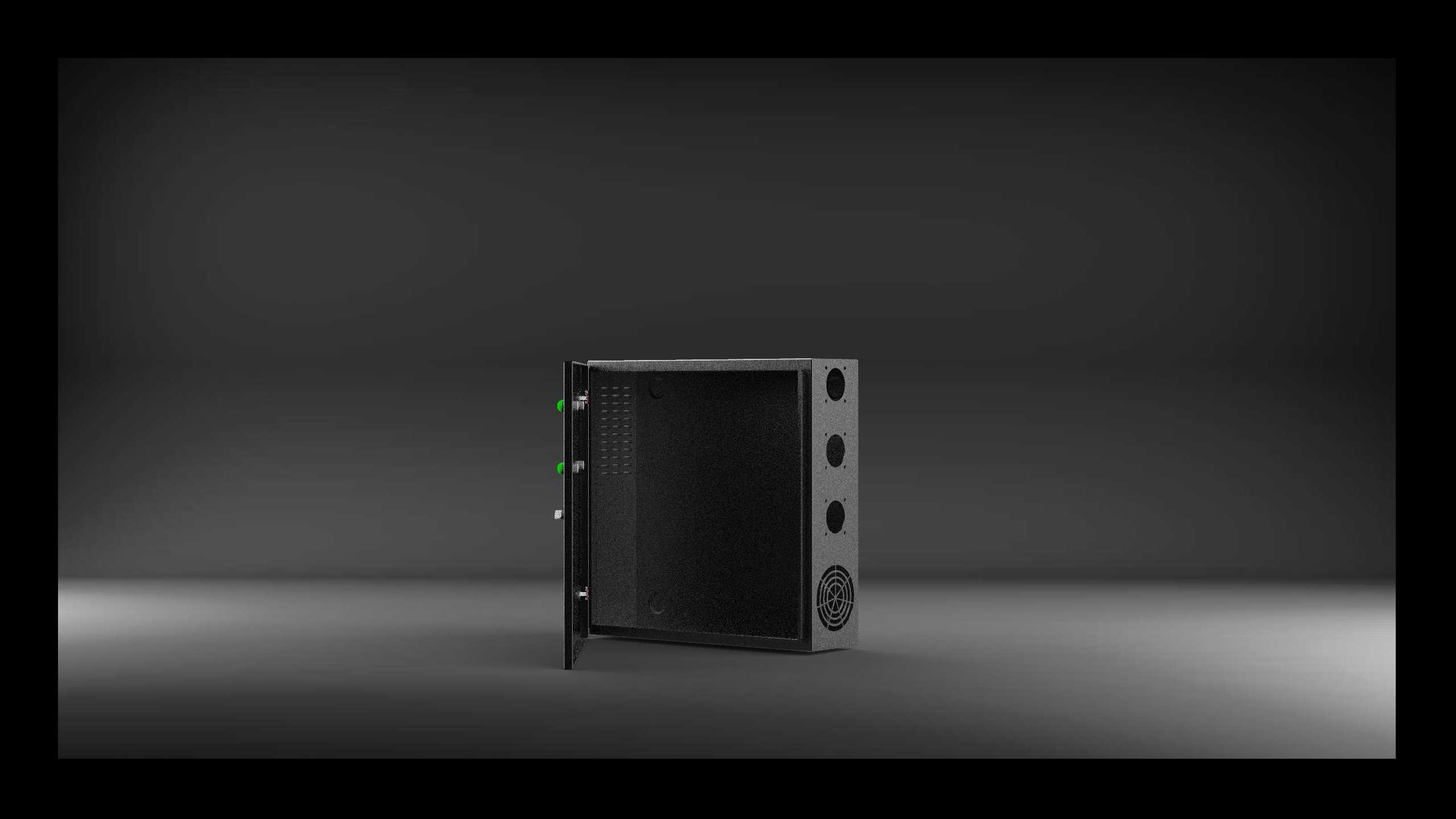

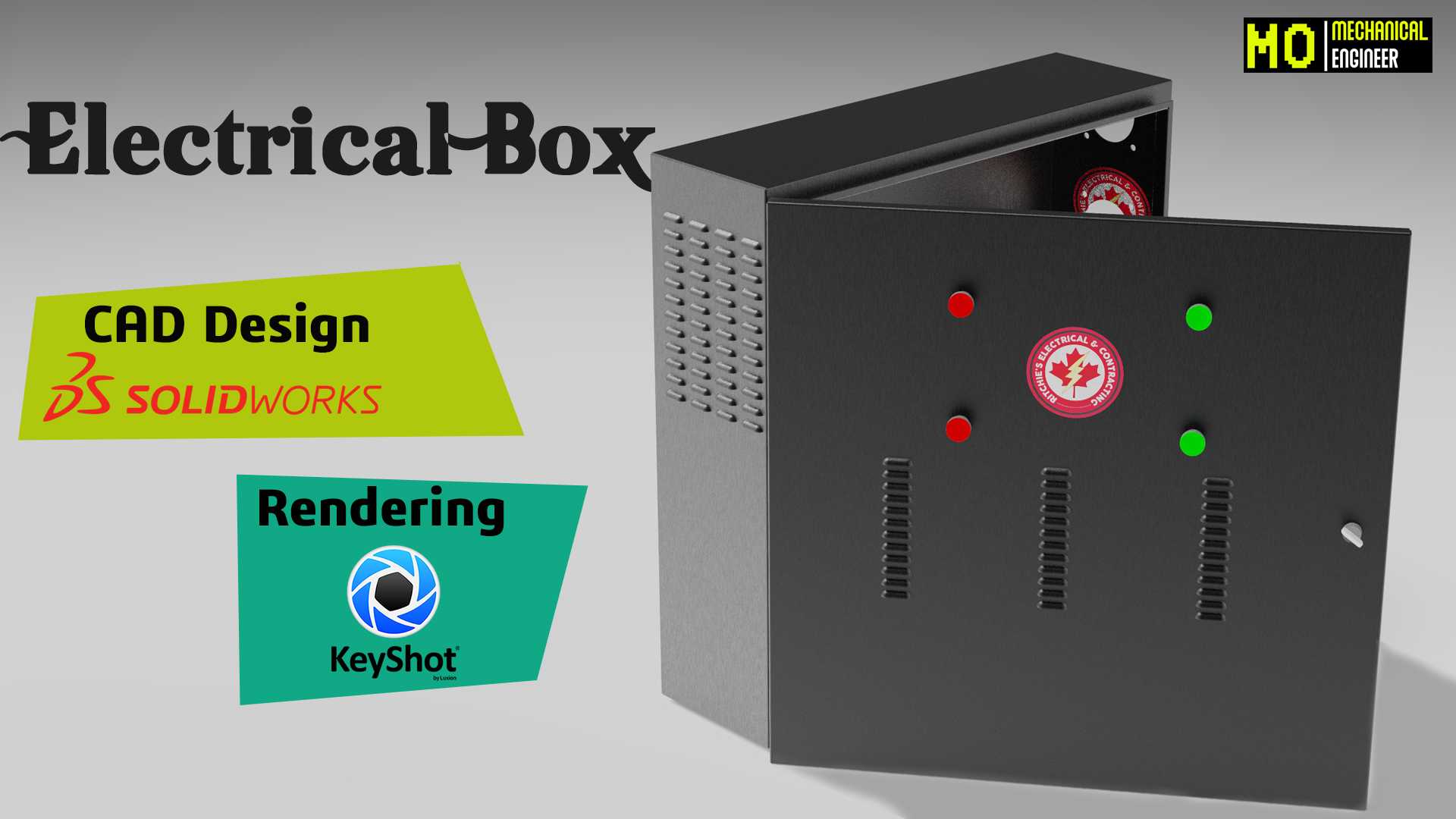

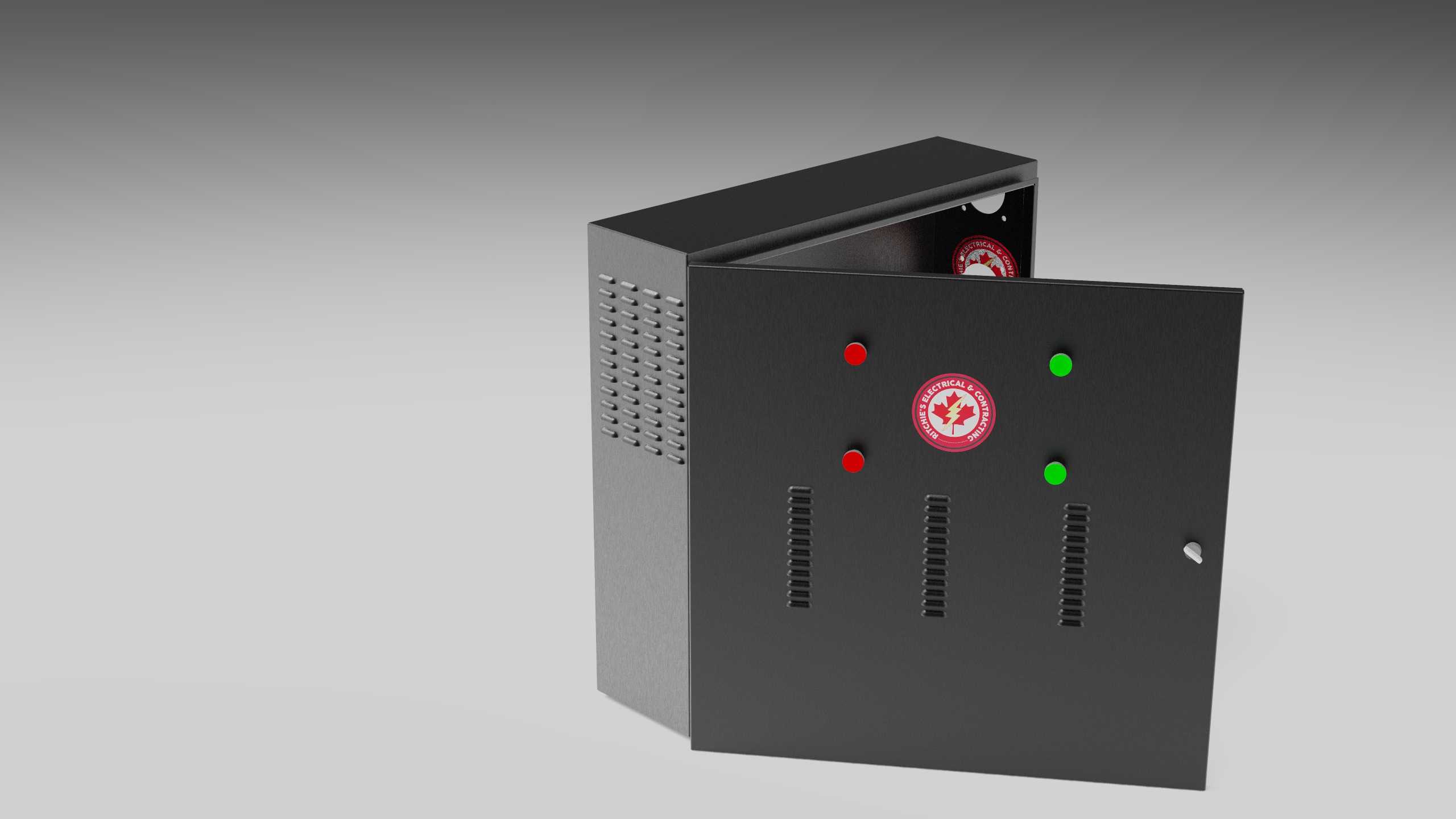

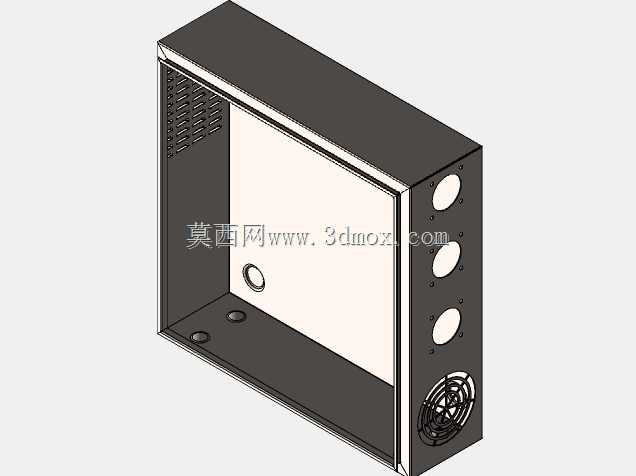

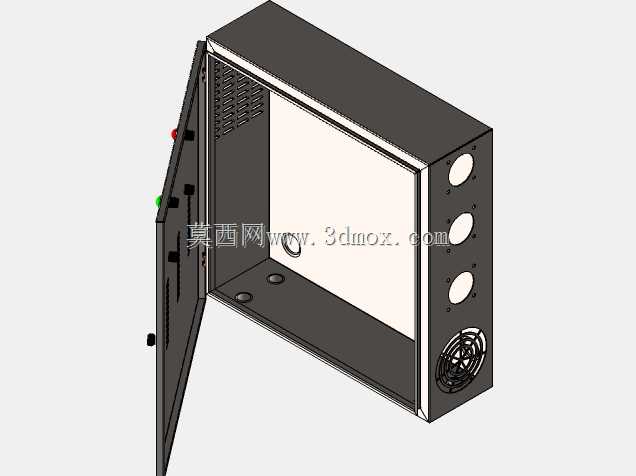

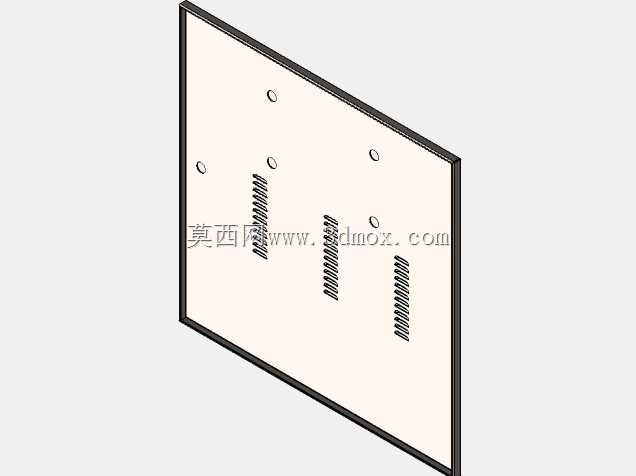

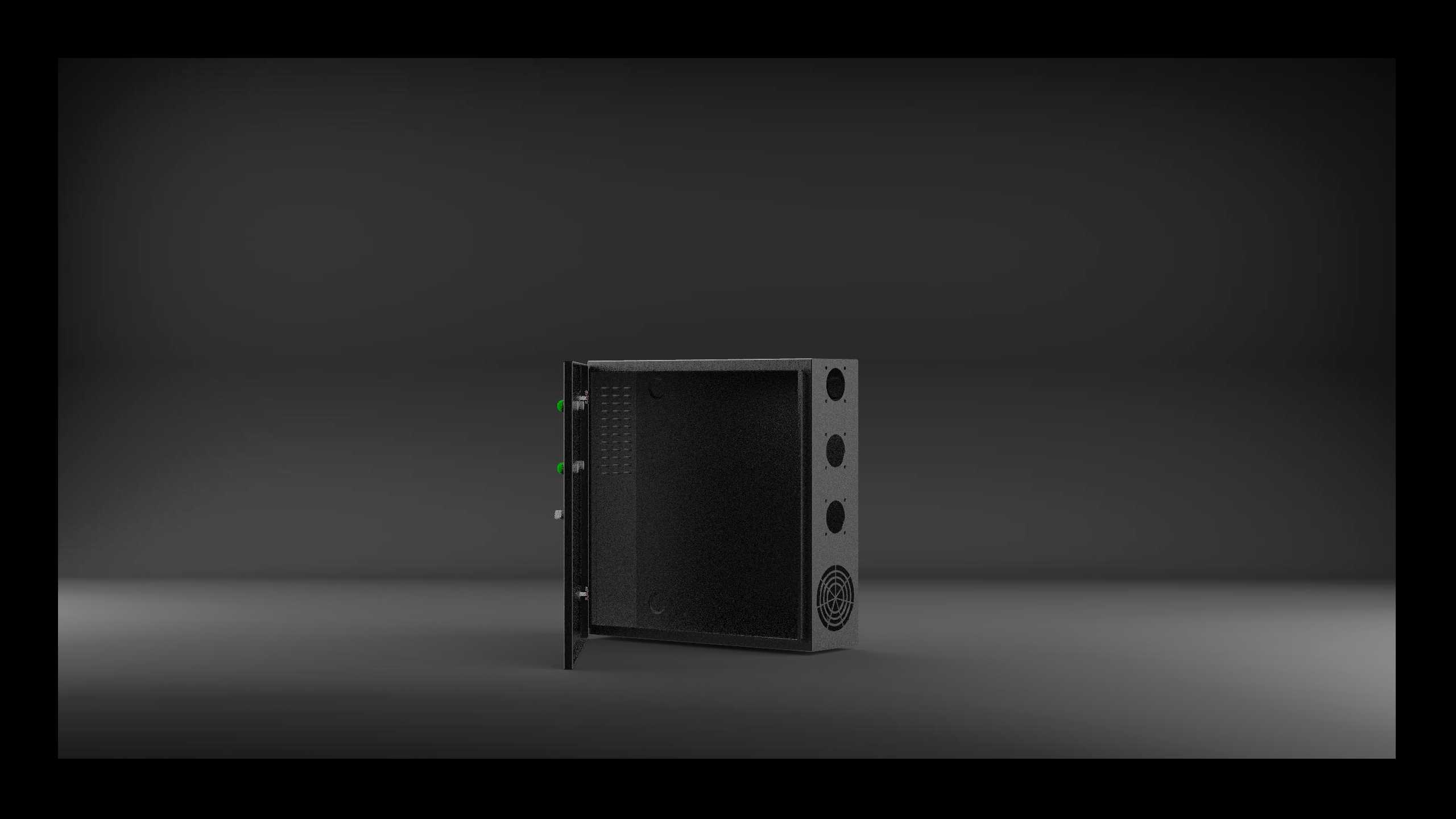

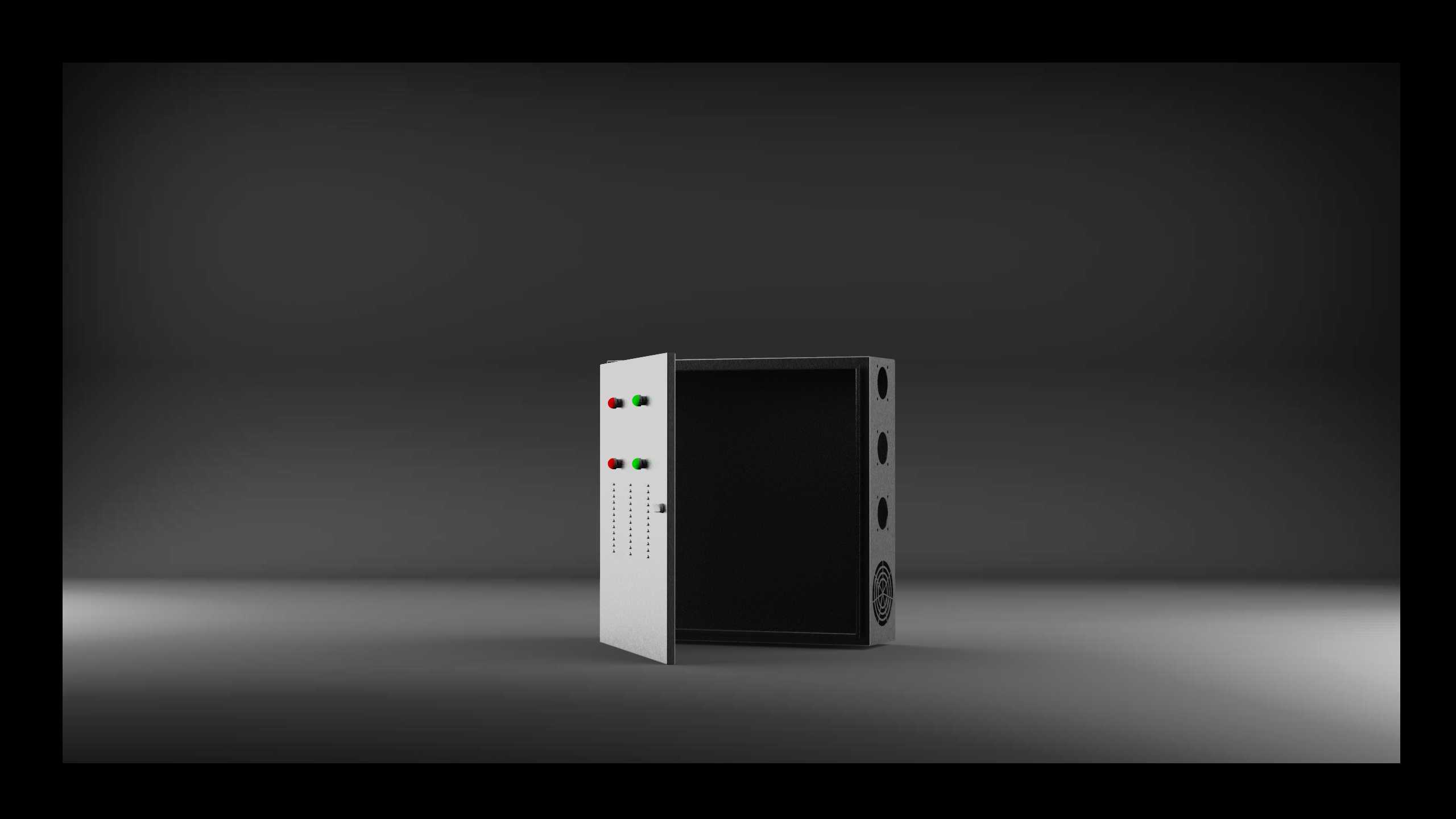

从结构设计逻辑来看，整体采用弯折成型的金属板材做主体框架，箱门和箱体主体通过侧边的铰接结构实现开合，箱门内侧预留了密封胶条的安装位，闭合后可以实现基础的防尘密封效果，适配多数干燥无强腐蚀的室内工业场景。箱体侧面开设了多组阵列式通风散热槽，在不破坏箱体整体防护能力的前提下，给内部工作时发热的电气元件提供自然通风的散热通道，避免内部热量堆积导致元件过热降效或者寿命缩减。箱门面板上预留了四个指示灯的安装孔位，两红两绿的布局可以分别对应电源指示、运行指示、故障报警、备用指示这类常用的状态显示需求，面板中心预留了标识铭牌的粘贴或者铆接位置，方便后期运维时标注箱体的回路信息、控制对象。箱体侧面还预留了进出线的敲落孔位，施工时可以根据实际走线方向敲开对应位置的孔位，安装电缆防水接头或者护线套，不用额外现场开孔，减少现场施工的工作量。

尺寸方面这款箱体的外形边界为70*70*20cm，属于中等偏小的壁挂式电控箱尺寸，安装时不需要占用过大的墙面空间，内部的安装板预留了标准的导轨安装位，可以直接卡装标准宽度的DIN导轨，用来固定小型断路器、端子排这类标准导轨安装的电气元件，安装板也可以根据实际元件的尺寸需求，调整固定位置或者额外打孔安装非导轨式的元件。箱体的门板上还加装了小型锁具结构，闭合后可以通过锁具锁定箱门，避免无关人员随意开启。设计时充分考虑了钣金加工的工艺性，所有弯折位置都预留了合理的弯折半径，没有过小的锐角结构，既降低了钣金加工的难度，也避免加工和安装过程中锐边划伤施工人员，整体结构没有复杂的曲面造型，全部采用平面钣金弯折拼接，加工成本低，后期维护时如果出现局部变形，也可以很方便地进行校正或者更换对应板材。
