大行程弹簧压缩性能试验设备结构

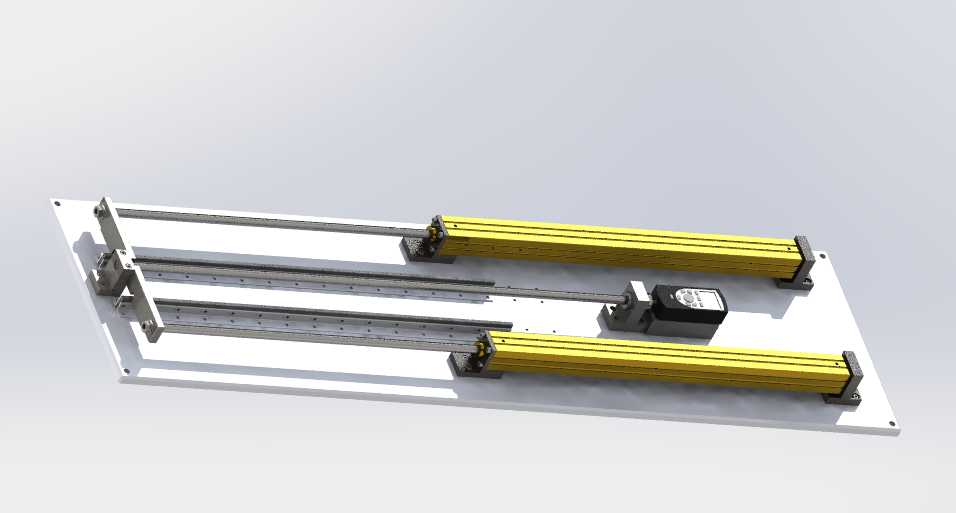

这套试验结构主要面向弹簧生产制程的入厂检验、成品性能验证环节，覆盖线径差异较大的圆柱压簧、异形弹簧的压缩力值检测、疲劳预压工序，在五金弹性元件生产车间、汽配弹簧质检工位、五金件来料检验区都能适配使用，替代传统人工压装检测的低效模式，避免人工施力不均导致的力值检测偏差，也能降低操作人员反复压装弹簧的劳动强度。从结构布局来看，整套设备采用底板集成安装的思路，所有功能组件都固定在同一块平整安装基板上，安装时只需将基板通过地脚螺栓固定在水平工作台面即可，不需要额外搭建复杂的安装机架，整体安装边界控制在1250mm长度范围内，可适配的被测弹簧自由长度覆盖400mm到1250mm区间，能满足多数长行程工业压簧的检测装夹需求。两侧平行布置的线性导轨作为动压头的运动导向部件，采用双导轨对称布局的设计思路，可抵消压头运动时的侧向倾覆力矩，保证压盘在压缩弹簧过程中始终保持水平状态，避免弹簧受压时出现偏斜、卡滞的问题，保证力值传递的同轴度。驱动端采用气缸作为动力输出元件，搭配活塞组件实现直线往复运动，气缸的行程参数匹配最大被测弹簧的压缩量需求，气路接口预留标准快插接头位置，可直接对接车间现有压缩空气气源，不需要额外配置液压站等复杂动力单元，后期维护成本更低。动压头与固定端的装夹位置都设计了可调节的限位结构，可根据被测弹簧的端面直径调整装夹定位块的位置，适配不同外径的弹簧装夹，不需要更换专用夹具就能完成多规格弹簧的快速换型。固定端安装位置预留了力值传感器的安装位，可直接加装标准力值传感器采集弹簧压缩过程中的力值变化数据，搭配外置数显单元就能实现力值的实时读取，也可对接数据采集系统完成检测数据的自动存储。整套结构的运动部件都做了防呆设计，导轨两端加装了硬限位挡块，避免气缸过行程导致的部件碰撞损坏，布线、气路的走线槽都集成在底板侧边，不会与运动部件产生干涉，日常维护时可直接打开线槽盖板完成线路、气管的检修更换。在实际使用场景中，这套结构既可以单独作为弹簧压缩试验的工位使用，也可以集成到自动化弹簧检测流水线中，作为压缩测试单元配合上下料机械手完成全自动检测流程，结构件多采用标准铝型材与标准件拼装，加工件数量少，后期改型调整时只需更换对应长度的导轨与气缸，就能适配更长规格的弹簧检测需求，不需要重新设计整套底板结构。
