小型风冷式臭氧发生装置结构设计

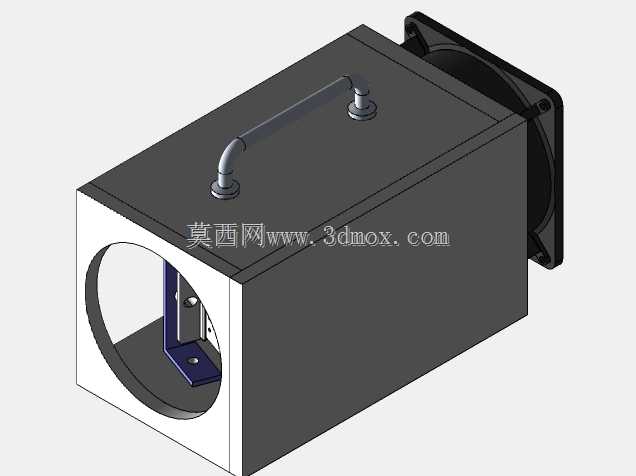

这款臭氧发生装置主要面向小空间空气消杀、异味去除场景设计，常见于小型储物间、食品操作间边角区域、小型实验室耗材消毒工位等对臭氧产量需求不高的使用场景，额定工作状态下每小时可产出2g臭氧，适配120V交流供电回路，无需额外配置高压转换模块即可直接接入常规民用供电回路使用。从结构设计逻辑来看，整机采用方正箱式布局，顶部设置弯折式金属提手，提手两端通过螺栓固定在箱体顶面，既满足设备临时移位的便携搬运需求，提手的弯折弧度也经过人机工程校核，单手握持时不会出现硌手、滑脱的问题，同时提手安装位置避开了内部高压发生模块的布设区域，不会对内部元器件排布造成干涉。箱体一侧集成轴流散热风机，风机通过法兰结构直接固定在箱体侧面板的开孔处，风机与箱体之间设置密封胶条预留位，可避免工作过程中臭氧从风机安装缝隙溢出，风机直吹内部臭氧发生管及高压驱动板，可将工作过程中产生的热量直接排出箱体外部，保证设备长时间连续运行时内部温度处于元器件耐受范围内，避免高温导致臭氧分解效率下降、元器件寿命缩短的问题。箱体正面开设圆形通风开口，开口内部预留臭氧发生管安装支架位，支架采用折弯钣金结构，通过两颗螺栓固定在箱体内部的安装柱上，可适配不同直径的管式臭氧发生模块安装，支架上开设的长圆孔可实现发生模块的前后位置微调，保证发生模块的出气端与正面开口的同轴度，让产出的臭氧可以顺着气流方向直接输送到目标空间，减少臭氧在箱体内部的滞留量。整机的安装边界设计充分考虑了壁挂与平放两种使用需求，风机侧的安装法兰上预留四个对称的安装孔，既可以直接放置在台面、货架层板上使用，也可以通过膨胀螺栓将设备固定在墙面、设备侧壁上使用，平放状态下箱体底部可粘贴防滑橡胶垫，避免设备运行时风机振动导致的移位问题。箱体采用薄钣金折弯拼接结构，拼接边预留点焊工艺缺口，加工时无需复杂的冲压模具即可完成壳体成型，生产成本可控，内部预留的走线槽位可将高压线路与低压供电线路分开布设，避免高压信号对供电回路造成电磁干扰，同时壳体的金属材质可起到电磁屏蔽作用，减少设备工作时对外界的电磁辐射影响。
