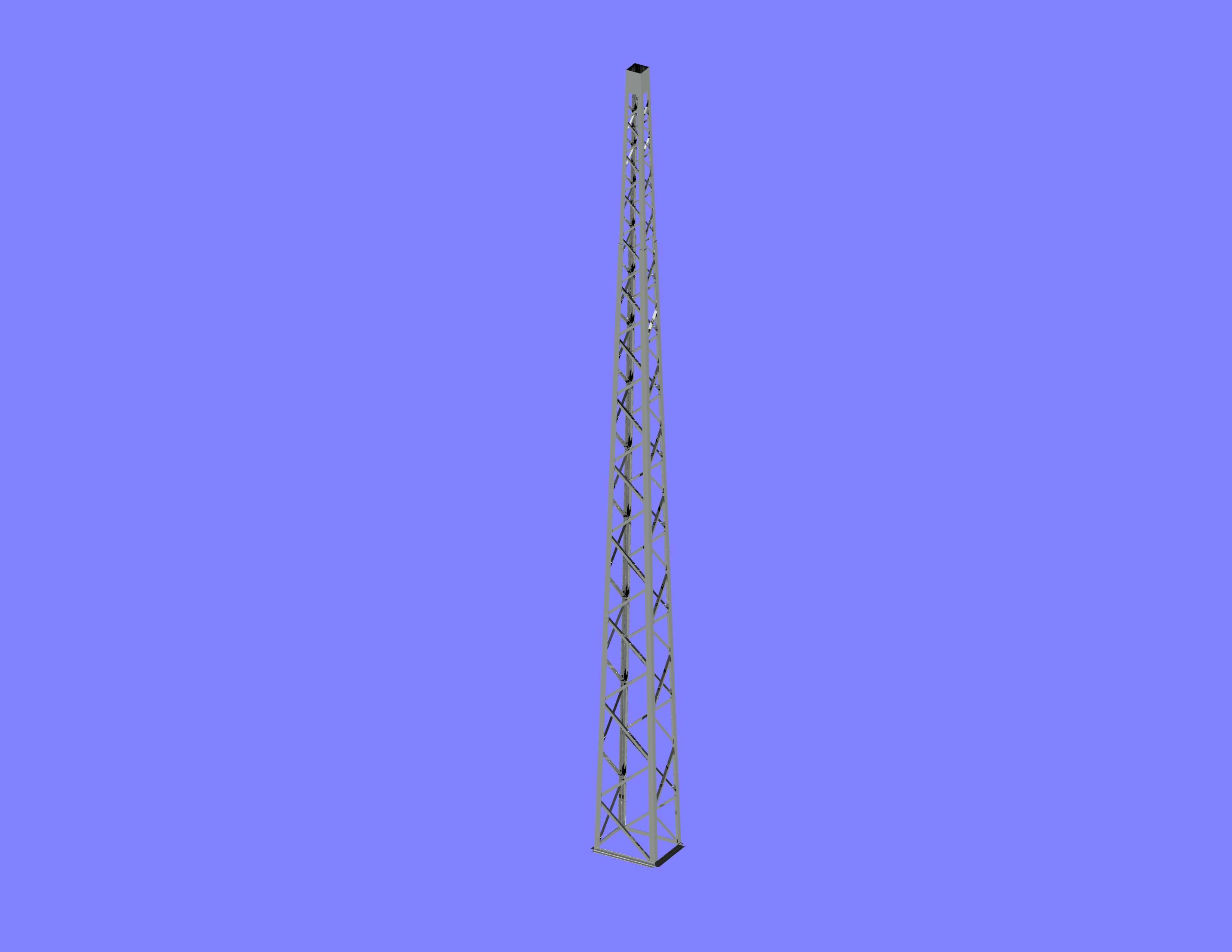

18米高老派钢制桁架式输电电杆结构

这类钢制桁架电杆多用于城郊、县域的10kV及以下高压配电线路架设场景，部分偏远乡镇的邮政通讯架空线路也会借用同杆架设的方式复用杆体资源，相比传统混凝土电杆，桁架式钢结构的自重更轻，在山地、软基等运输或吊装条件受限的区域，拆分构件后可通过人力转运至点位拼装，大幅降低施工进场难度。杆体总高度设定为18m，设计时已经预留了足够的对地安全距离，常规安装场景下，杆体底部需要浇筑适配尺寸的混凝土独立基础，基础预埋螺栓与杆底的法兰盘对位锁紧即可完成固定，不需要额外的拉线辅助稳杆，能节省线路走廊的占地空间，适合在农田、村镇道路旁这类用地紧张的区域布设。从结构设计逻辑来看，整杆采用等边角钢拼接成格构式桁架，主材沿高度方向分段变截面，底部根开更大，往上逐步收窄，既保证了底部的抗倾覆、抗弯折能力，也能减少上部结构的风阻，降低强风天气下的杆体受力荷载；横腹杆与斜腹杆的排布经过受力验算，每一段的杆件连接都采用螺栓紧固，现场施工不需要焊接作业，拼装效率更高，后期运维时如果出现局部杆件锈蚀、变形，可单独拆卸更换，不需要整杆替换，能压缩全生命周期的运维成本。杆体顶部预留了横担安装位与绝缘子固定孔位，可根据实际线路回路数加装对应规格的横担，支持单回路、双回路的配电线路架设，部分点位如果需要加装通讯设备、故障指示器等附属装置，也可在杆身预留的安装孔位上固定支架，不需要额外打孔破坏杆体结构。建模过程中严格还原了桁架杆件的拼接节点细节，每一处螺栓连接的位置、角钢的搭接长度都符合架空配电线路杆体的设计规范，可直接用于配电线路布设的方案演示、施工模拟，也可作为同类杆体结构优化设计的参考基础模型，帮助结构设计人员快速调整杆高、根开、杆件规格等参数，适配不同电压等级、不同气象区域的线路布设需求。
