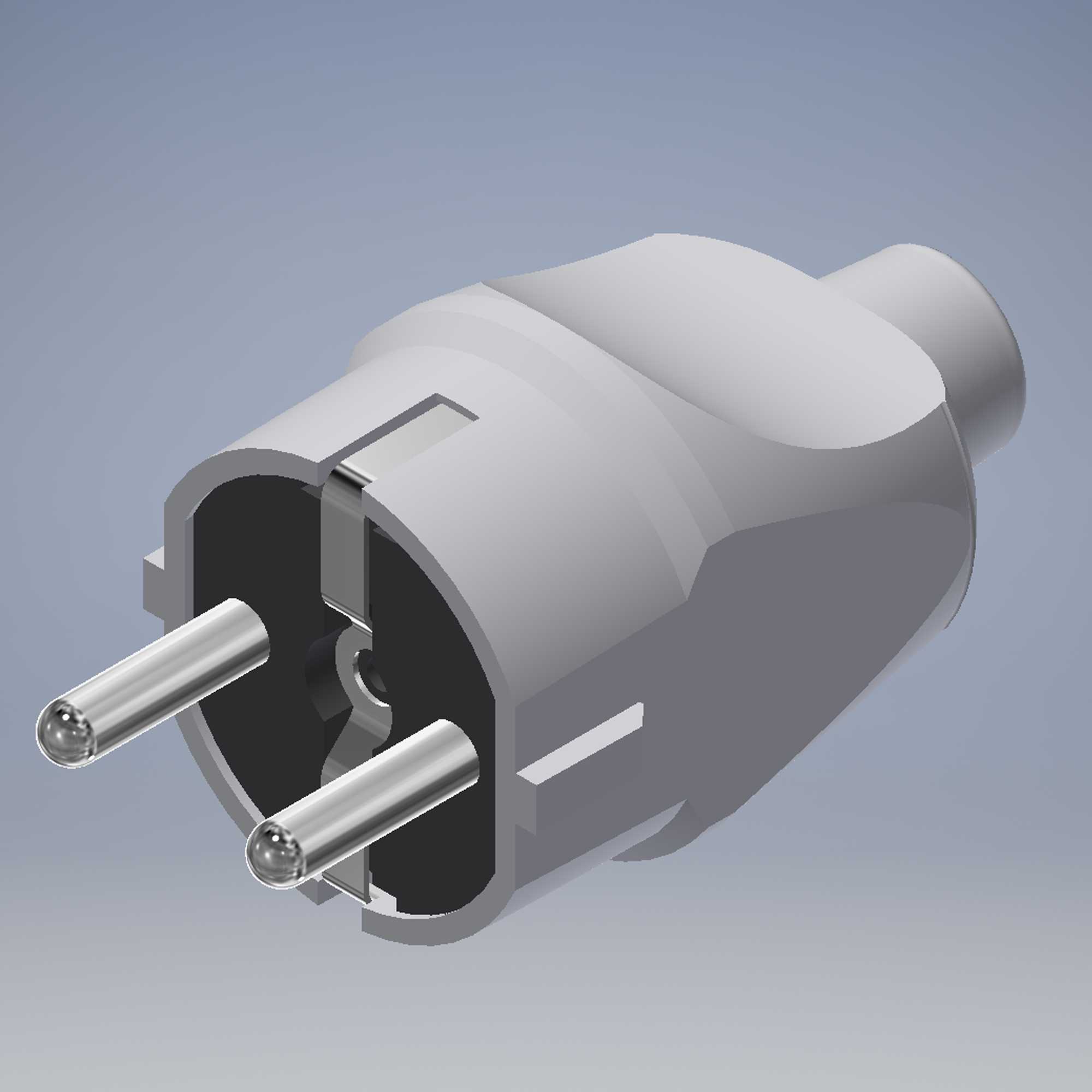

欧标两圆插公头电气连接结构设计

这款两圆插公头是民用及工业低压供电场景里的常用接插部件，主要承担单相交流电的导通连接功能，常见于手持电动工具、小型家电、便携检测设备的供电输入端，适配对应制式的墙装插座、延长线排插等对接端，实现设备与供电回路的快速插拔连接，相比硬接线方式大幅提升设备移动、检修时的操作效率。从结构设计逻辑来看，插合端的两根圆柱形金属插销采用对称平行布局，插销根部做了圆弧过渡处理，既可以减少插拔过程中插销根部的应力集中，避免长期插拔受力导致插销弯折断裂，也能在插合时起到导向作用，降低插销与插座铜套的对位偏差，减少插合过程的卡滞感。插销的外露长度、中心间距严格匹配对应制式的接插标准，保证插合后插销与插座内部导电铜套的接触长度满足载流要求，避免接触面积不足导致的接头发热问题。外壳采用带锥度的流线型造型，插合端直径略大于尾端出线口直径，既可以在插合时与插座端面形成贴合限位，防止插头过度插入插座内部，也能给内部的接线端子、导线压接部位留出足够的容纳空间。外壳表面做了细微的防滑纹理处理，插拔施力时不易打滑，即便是手部沾有少量油污的工况下也能顺利完成插拔操作。尾端的出线部位做了内收的束口结构，装配时会在该位置加装橡胶护线套，对引出的电源线形成弯折防护，避免电源线靠近插头根部的位置因反复弯折出现线芯断裂、绝缘皮破损的问题。内部的插销固定结构采用嵌件注塑的方式，将金属插销的尾部嵌装在绝缘外壳内部，插销尾部带有防转卡槽和倒刺结构，保证插销在承受插拔扭矩、拉力时不会出现转动或脱出的情况，插销与内部导线的连接采用压接加焊锡的工艺结构，压接部位预留了足够的接触面积，降低连接部位的接触电阻。外壳的绝缘壁厚均匀，所有棱角位置都做了圆角过渡，既可以提升注塑成型时的熔体流动性，减少成型缺陷，也能避免尖锐棱角在使用过程中划伤操作人员。插合端面的黑色绝缘挡圈突出于外壳端面，插合时会先进入插座的内凹腔室，将带电的插销根部完全遮蔽，防止插拔过程中手指误触带电部位，提升使用过程的安全性能。整体结构没有多余的冗余设计，所有造型特征都服务于接插可靠性、操作便捷性与使用安全性的核心需求，安装时不需要额外的固定结构，直接通过插销与插座的配合实现固定，适配常规的两芯软电源线，接线完成后通过外壳的卡扣结构实现上下盖的扣合，不需要额外打螺丝，装配效率较高。
