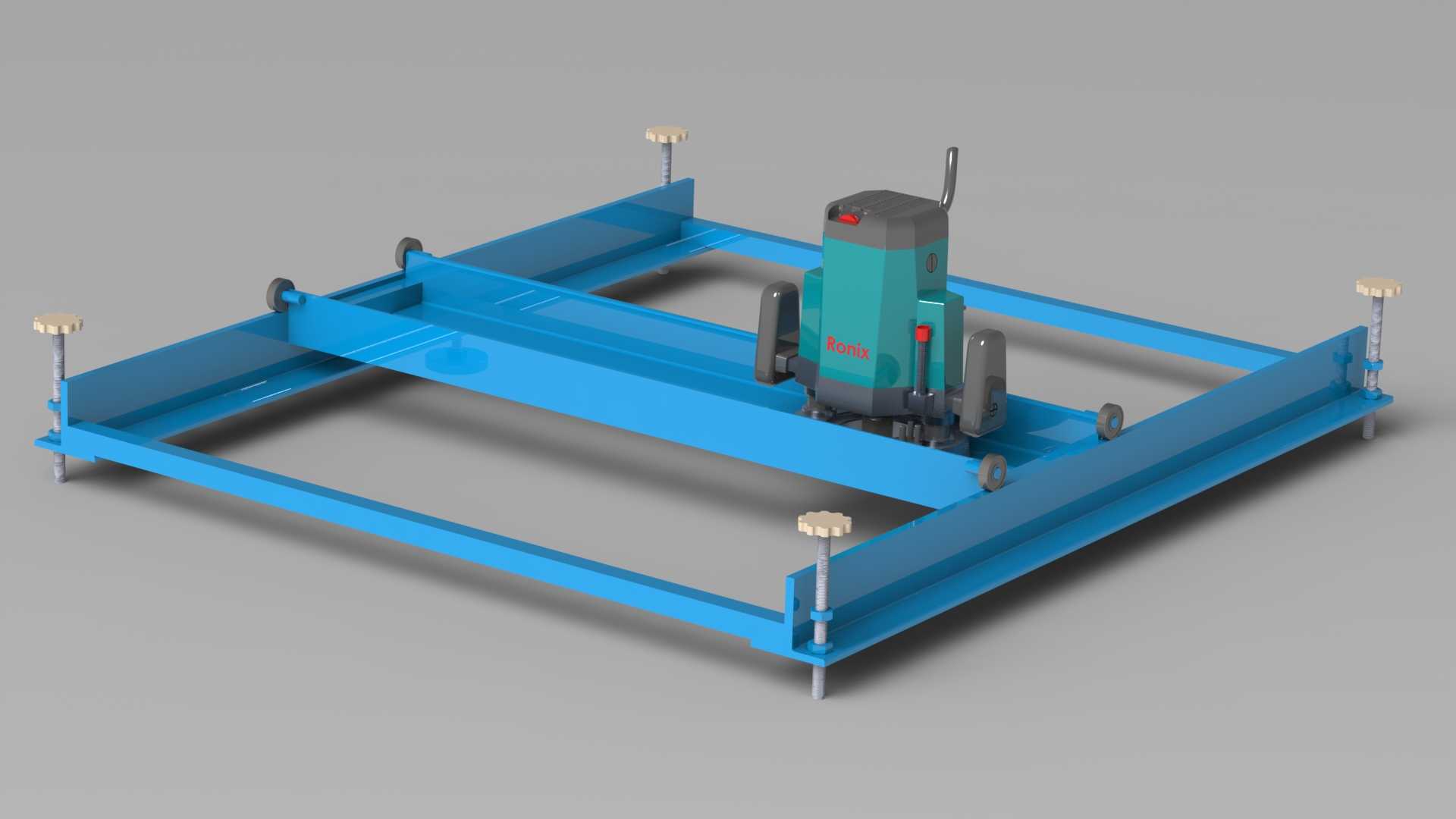

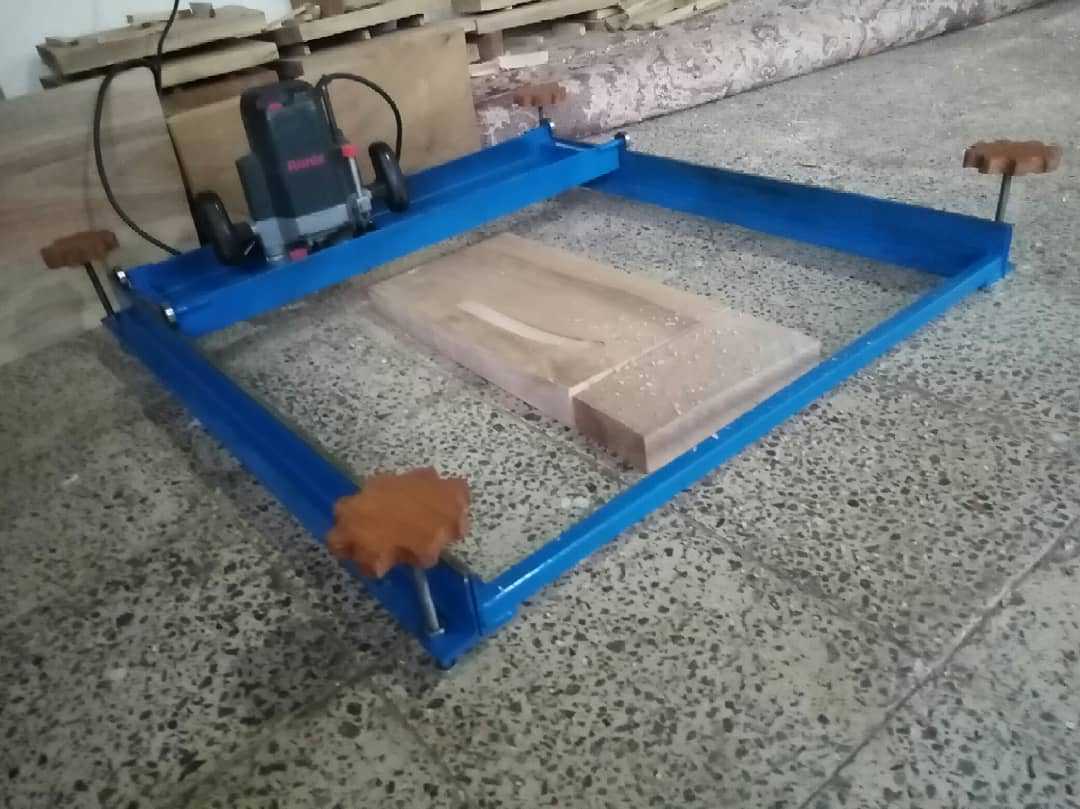

木工加工用可调节路由器底座支撑套件

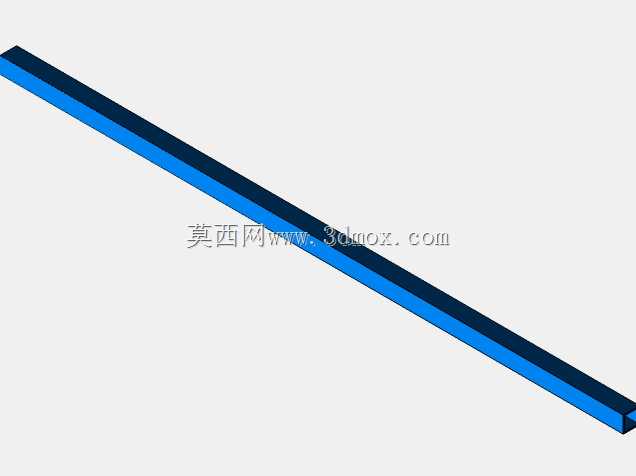

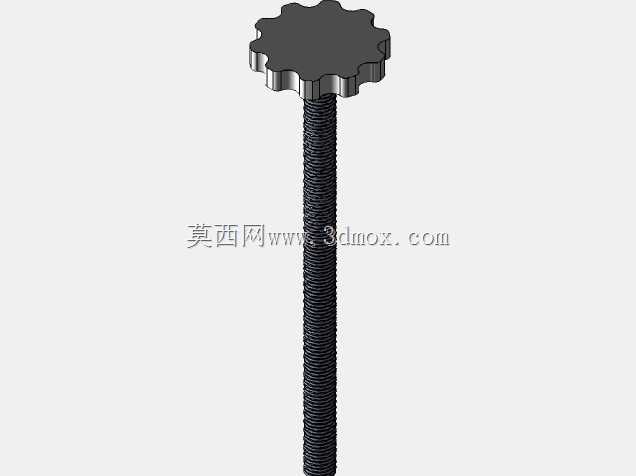

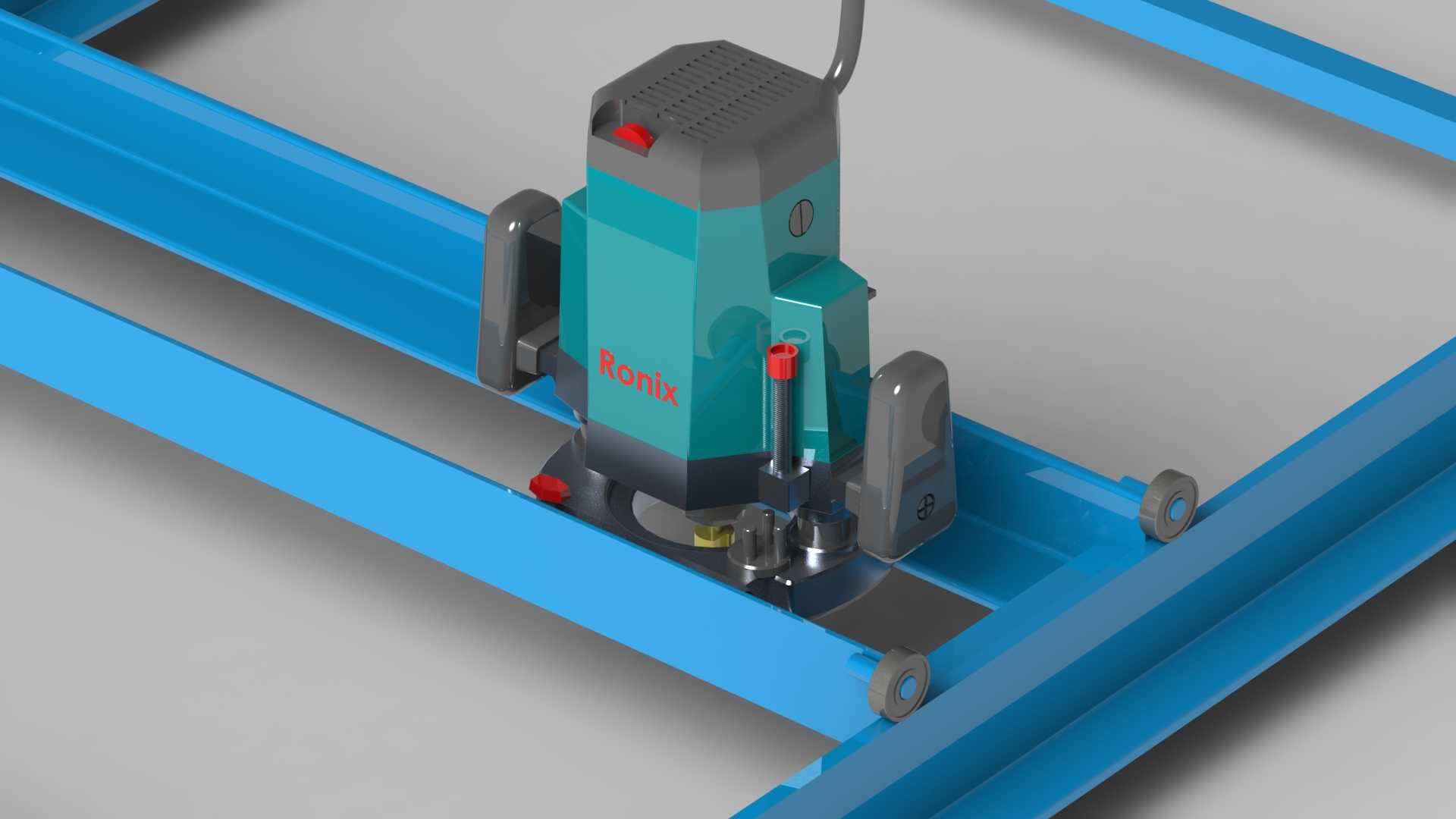

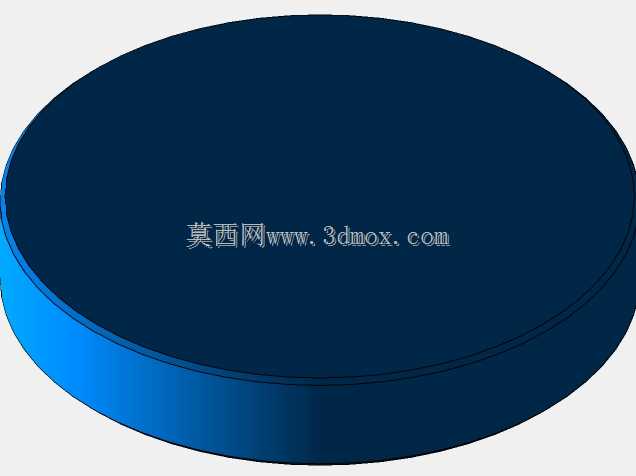

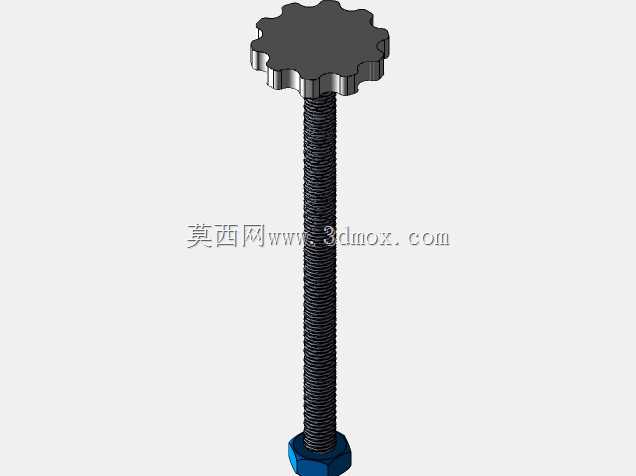

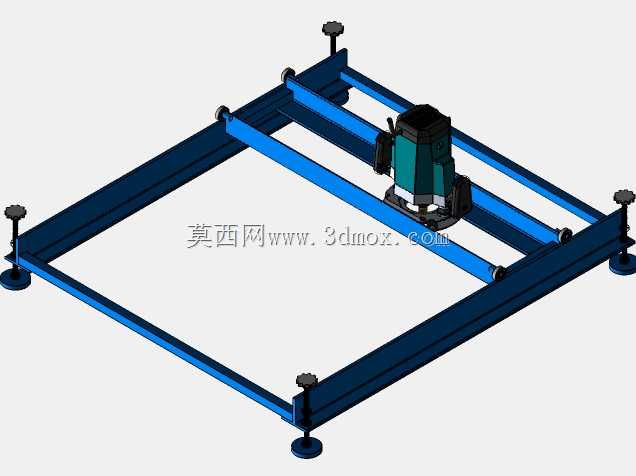

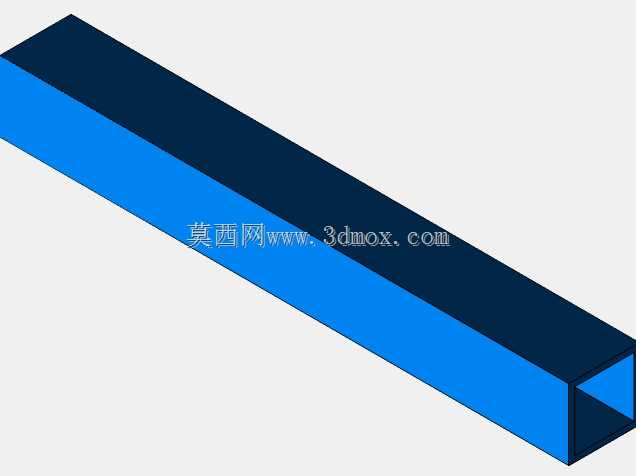

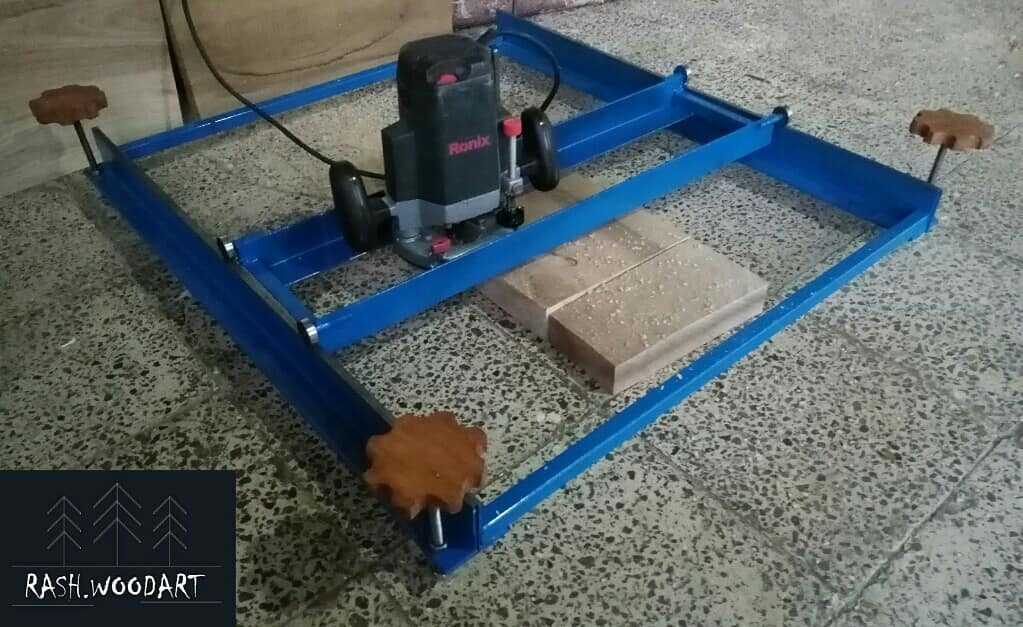

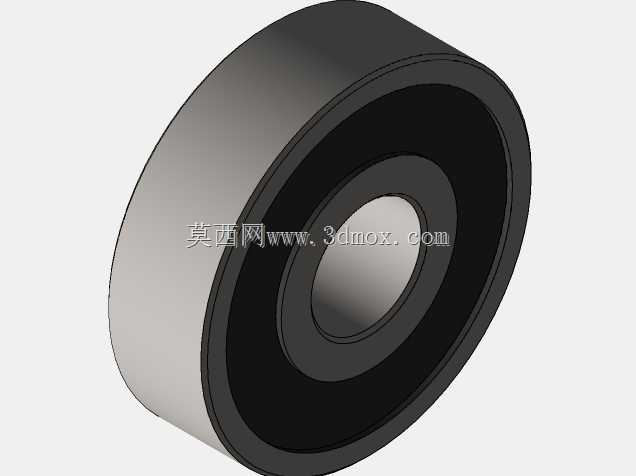

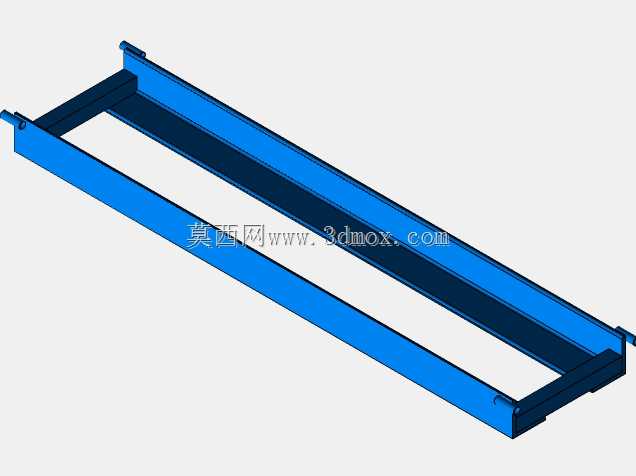

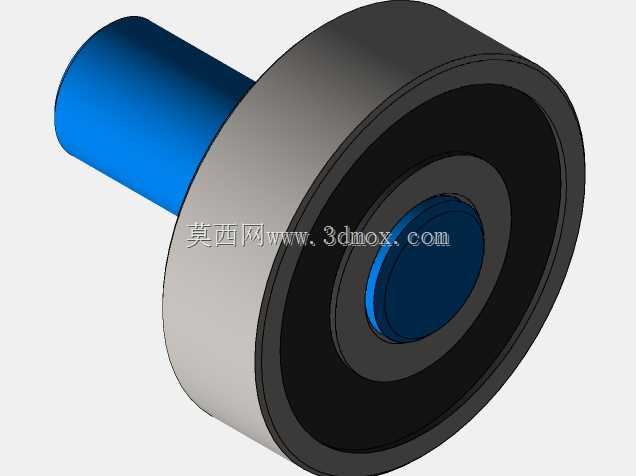

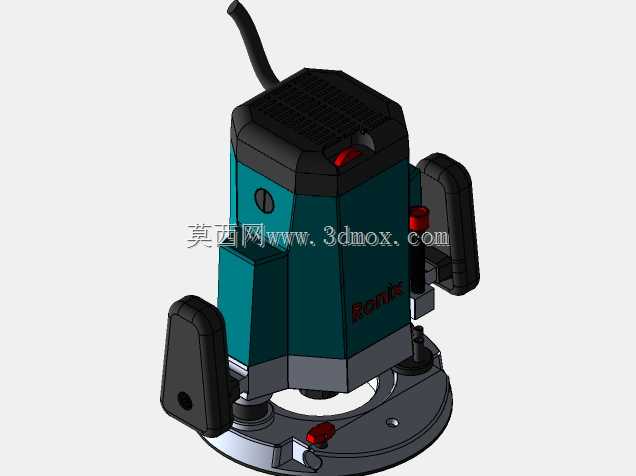

这套支撑结构主要面向小型木工加工作业场景，适配手持木工铣削设备的倒装固定需求，解决手持作业时走刀不稳、加工精度不足的问题，常见于家装木作现场、小型木工工坊的板材开槽、修边、仿形铣削工序中。整套结构采用矩形钢管拼焊成外框架主体，框架四边的型材滑槽内设置可滑移的锁紧组件，能根据不同加工幅面的板材尺寸调整作业区间，四个角位配置带橡胶脚垫的可调支撑脚，可通过旋转调节螺栓修正安装面的水平度，抵消作业台面不平整带来的加工误差，避免铣削过程中设备晃动导致的崩边、走刀偏移问题。框架中部预留的设备安装位采用快装式压紧结构，通过侧边的锁紧旋钮可快速固定铣削主机，无需额外打孔攻丝，更换不同功率的主机时只需调整压紧块的行程即可完成适配，安装位周边设置的限位挡边可约束主机的轴向窜动，保证铣刀轴线始终垂直于加工台面。框架的滑移导轨内置滚珠轴承组件，滑动副的阻尼经过适配调整，推动板材进给时不会出现卡顿或窜动，作业时可搭配不同规格的靠山附件实现直边铣削、圆弧仿形等不同加工需求，框架的型材壁厚经过载荷校核，可承受铣削作业时的轴向切削反力，长时间作业不会出现框架变形问题。整套结构的安装边界可根据作业空间灵活调整，最小收拢状态可适配300毫米见方的小型加工台面，完全展开后可支撑最大1200毫米幅面的板材加工作业，支撑脚的调节行程为0-30毫米，可适配存在一定坡度的临时作业台面，无需额外制作安装基座，搬移到作业现场后只需调平四个支撑脚即可投入使用。框架的所有棱角位置都做了倒角处理，避免木工作业时剐蹭操作人员，焊接位置都经过打磨整平，不会残留焊渣凸起影响板材滑动进给，滑移组件的锁紧旋钮采用星形把手设计，徒手即可完成锁紧操作，无需额外使用扳手等工具，切换加工尺寸时的调整效率更高。
