旋转式万克尔引擎核心结构三维数模

在小排量动力单元的轻量化设计场景中，旋转式万克尔动力结构一直是紧凑型动力方案的重要探索方向，这类结构摒弃了传统往复式活塞的直线往复运动逻辑，通过三角转子在型腔内的偏心旋转直接完成进气、压缩、做功、排气的全循环，大幅减少了运动转换带来的能量损耗，也让整体动力单元的体积和重量得到有效控制。从实际应用场景来看，这类动力结构早期曾搭载于小批量量产的运动型乘用车辆，后续也在小型航空动力、便携发电机组、模型动力装置等对空间占用、自重控制要求严苛的领域持续开展应用验证，其高功率密度的特性尤其适合安装边界局促、对动力单元自重敏感的设备场景。

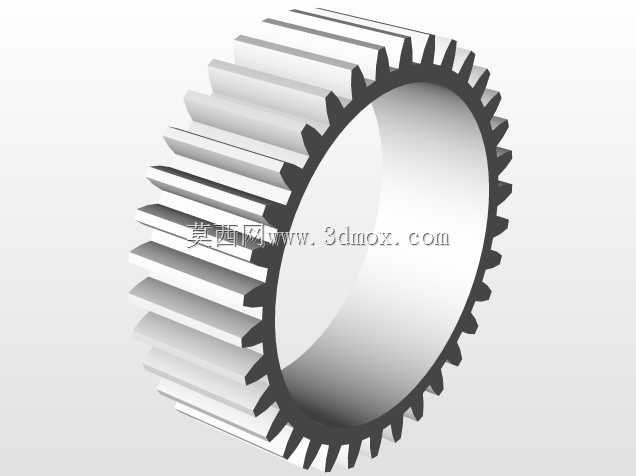

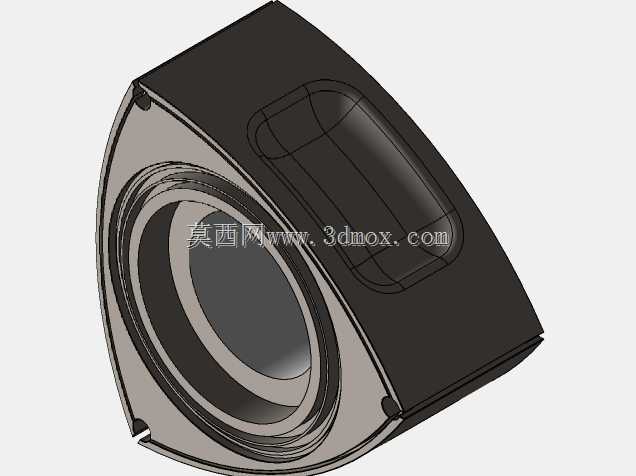

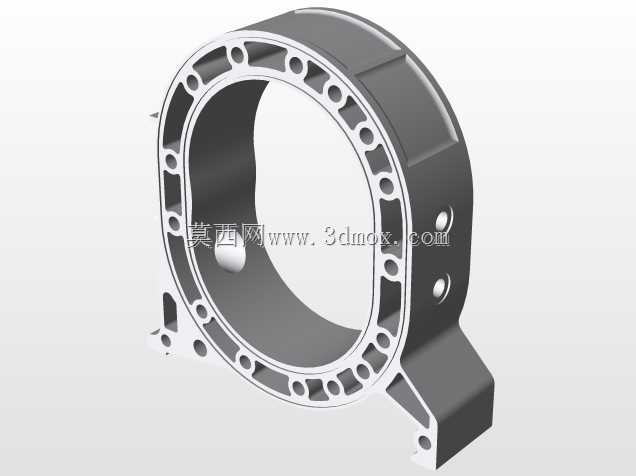

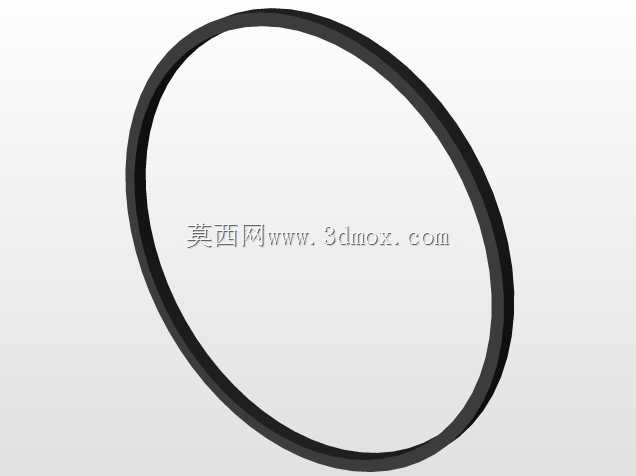

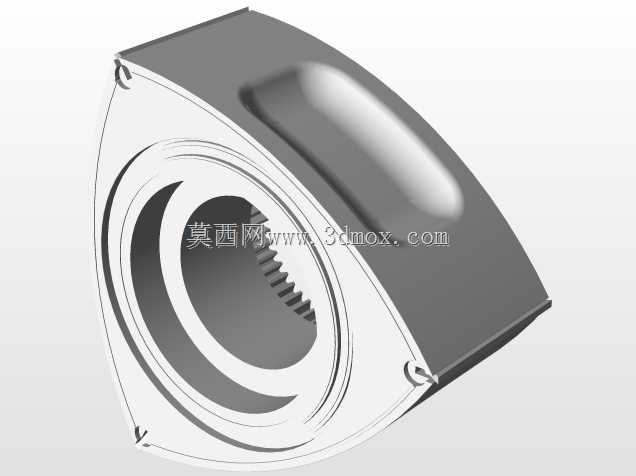

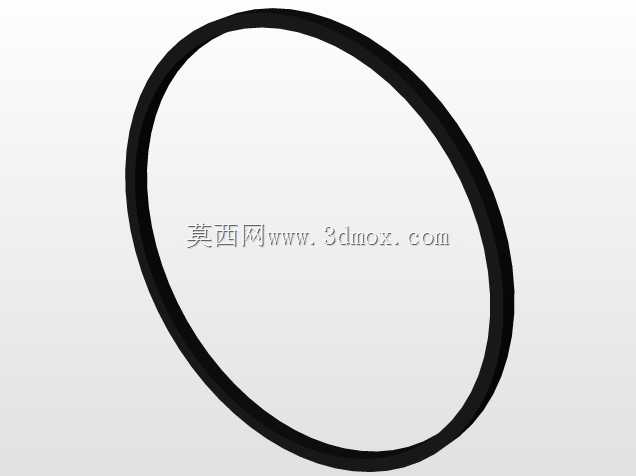

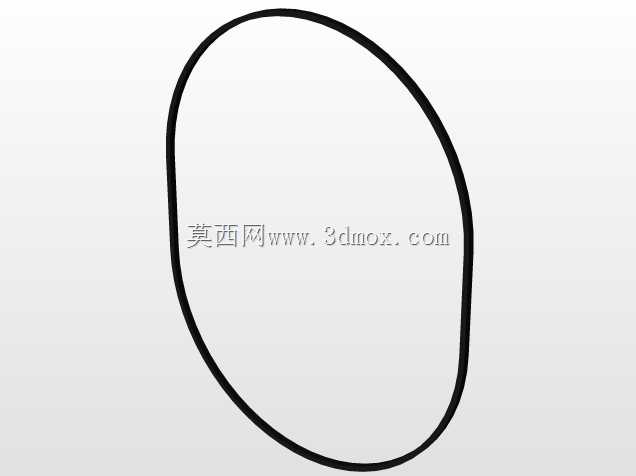

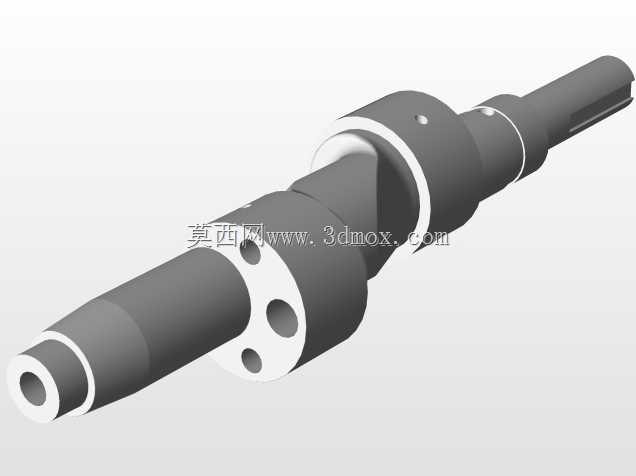

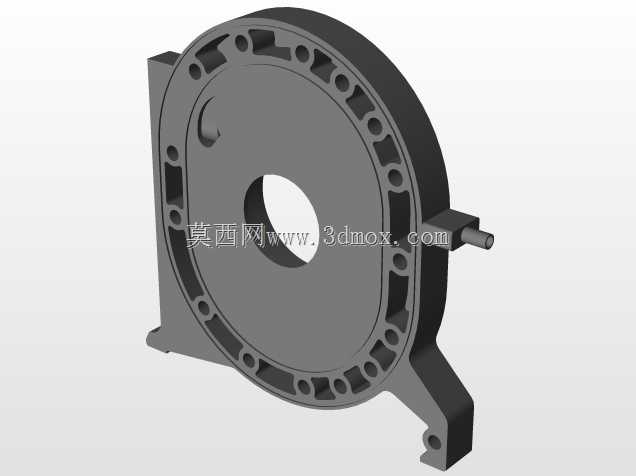

本次完成的结构数模完整还原了万克尔引擎的核心运动逻辑，建模过程中优先保证了转子与缸体型线的配合精度，三角转子的三个弧面与双弧外次摆线型缸体内壁的密封间隙按照实际工程装配公差预留，能够直观呈现转子偏心旋转过程中三个独立工作腔的容积变化规律，清晰展示不同曲轴转角下各腔体所处的工作冲程状态。结构设计上重点还原了偏心输出轴的安装定位关系，转子内部的偏心轴承安装位、端面密封槽的结构尺寸均按照常规小排量万克尔引擎的通用设计参数推导，转子上的减重空腔既可以降低运动部件的转动惯量，也能在实际运行过程中起到一定的混合气导流作用。

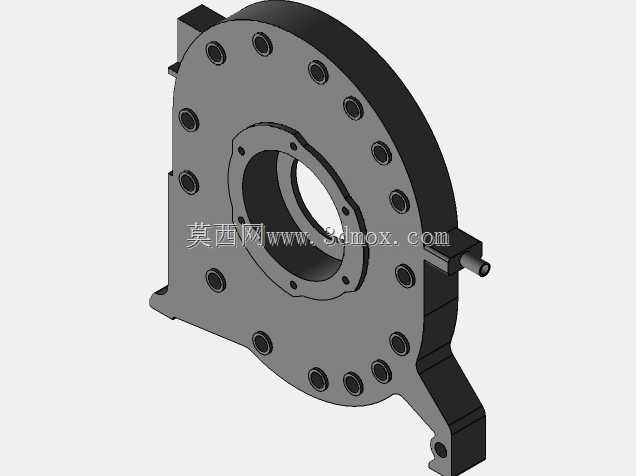

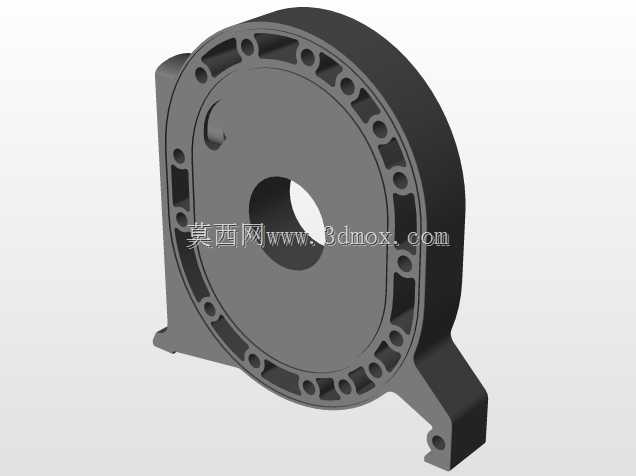

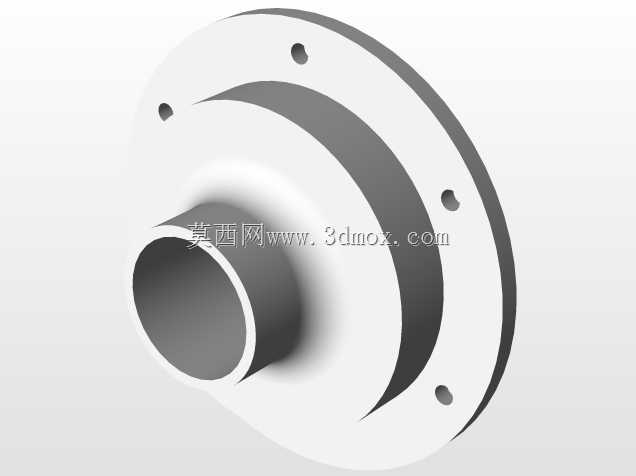

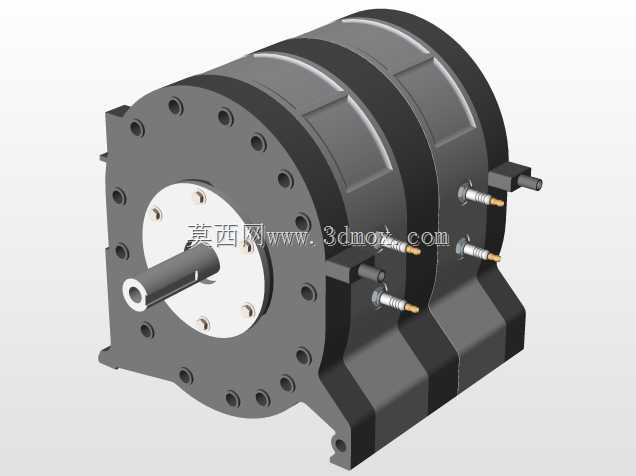

从安装边界来看，该结构整体外轮廓为类圆柱形腔体，相比同排量往复式活塞引擎，轴向尺寸缩短近40%，径向尺寸也更为紧凑，不需要预留活塞往复运动的直线空间，安装时仅需固定缸体两端的端盖连接位，即可完成动力核心的定位，输出轴的偏心距参数匹配常规小型动力的传动接口，能够直接对接后续的减速机构或者动力输出端。建模过程中对各运动部件的干涉情况做了完整校验，转子在整个旋转周期内与缸壁、端盖、密封件的配合位置均无运动干涉，可直接用于动力原理演示、结构方案验证、相关专业的教学实训场景，也能作为小型特种动力装置开发的基础结构参考，帮助设计人员快速理解旋转式动力的核心工作逻辑，缩短前期方案论证的周期。
