内燃机活塞连杆组结构设计模型

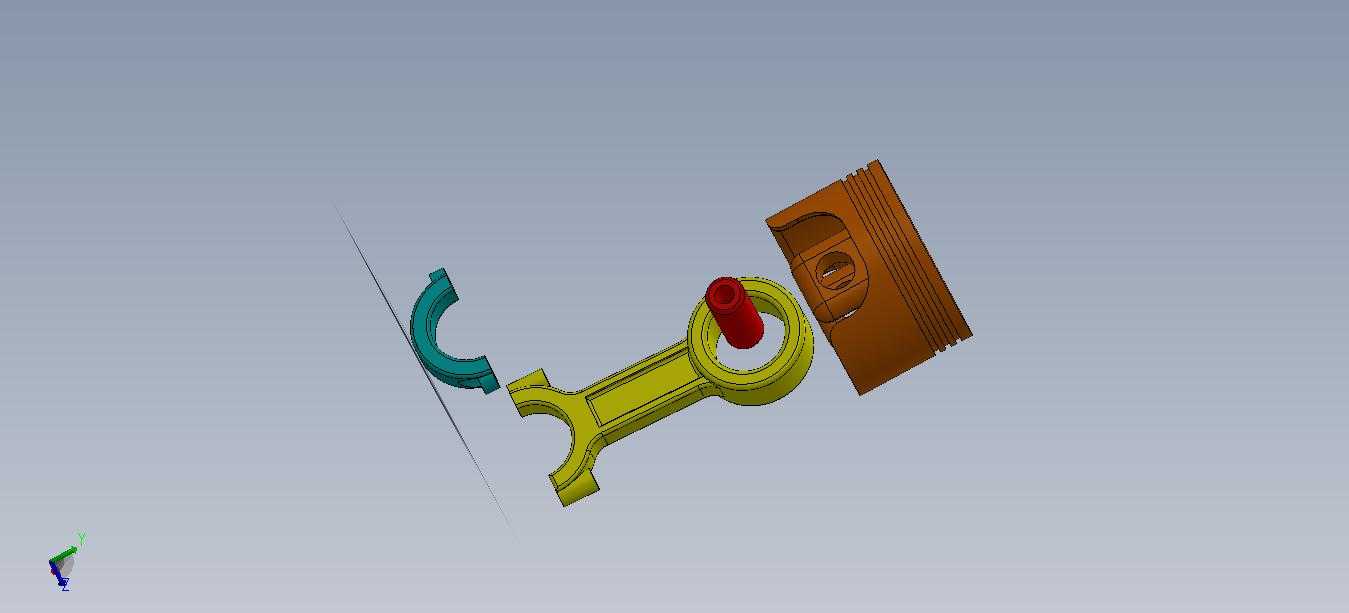

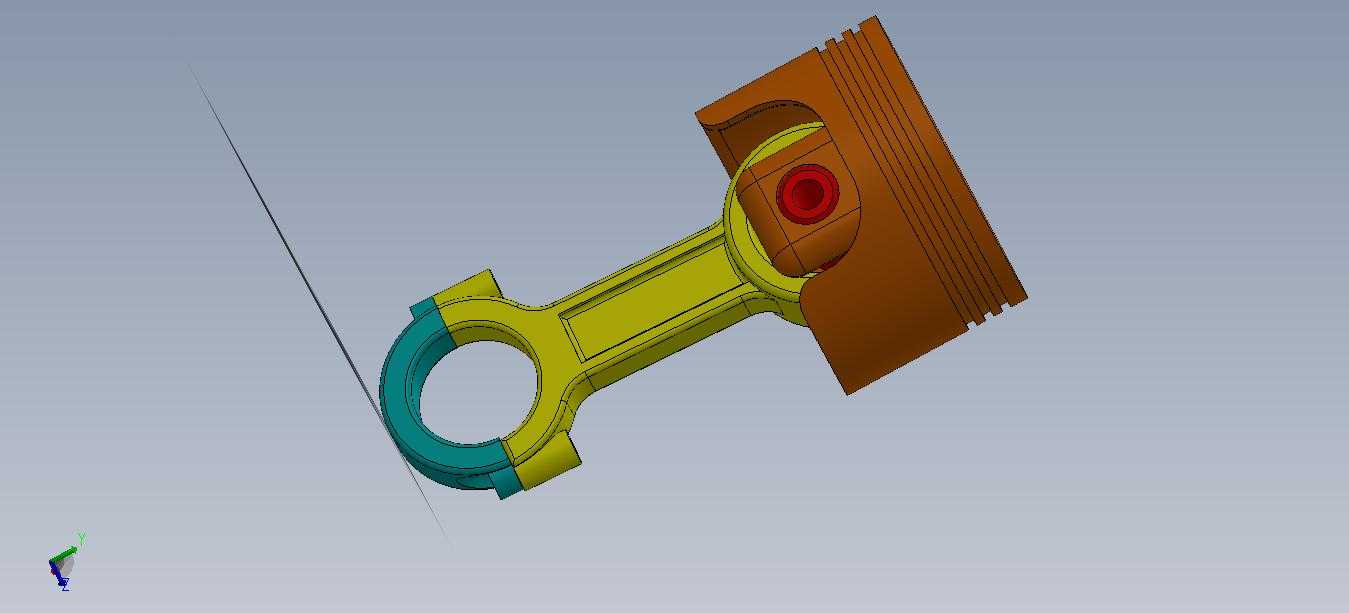

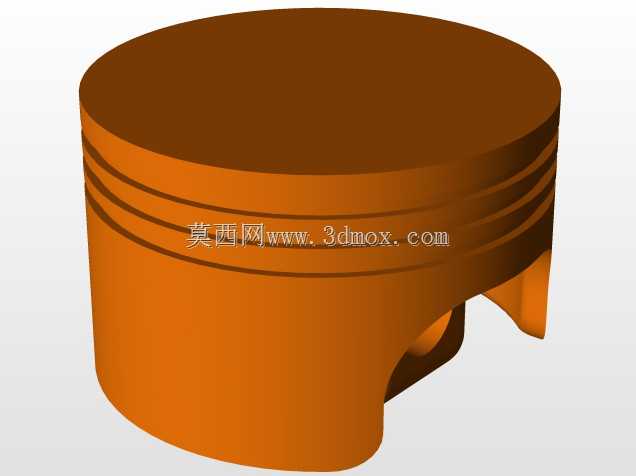

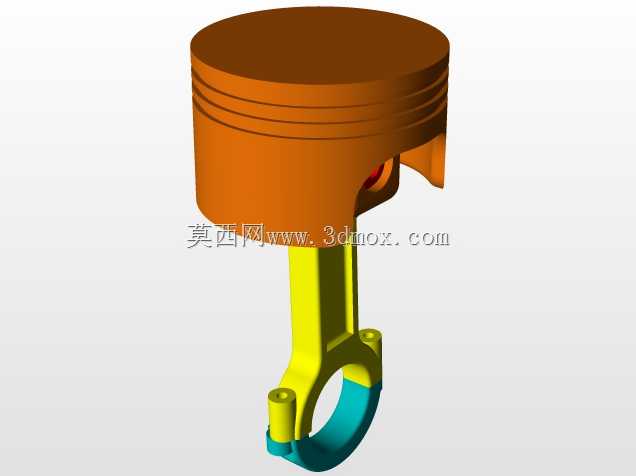

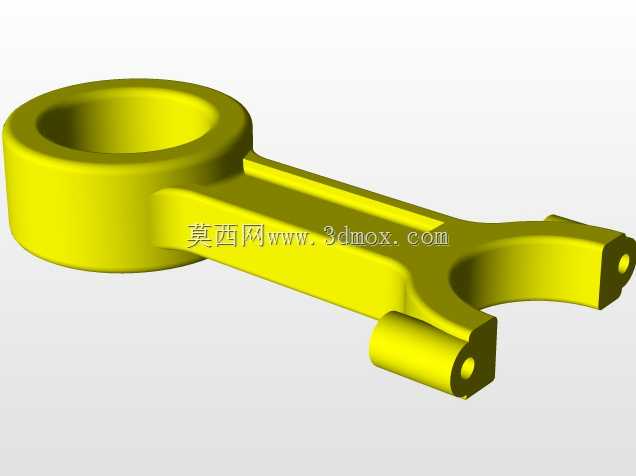

这套活塞连杆组件的三维结构，完全围绕往复式内燃机的实际做功工况搭建，日常做小排量汽油机、柴油机的动力方案选型或者结构拆解教学时，都可以直接参考其装配逻辑。活塞头部的环槽结构做了等距排布，预留了气环、油环的安装槽位，环槽的轴向间隙、径向深度都按照常规量产机型的配合公差做了预留，装配后可以保证燃烧室的密封性能，同时能把缸壁多余的润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧。活塞销座的位置做了局部加厚处理，和连杆小头的配合面做了同轴度约束，建模时特意保留了活塞销的安装空间，浮动式销的配合间隙也按照工程常用的公差带做了设定，工作状态下活塞销可以在销座和连杆小头内自由转动，保证磨损均匀。连杆部分采用了工字形截面的杆身设计，这种结构能在满足强度、刚度要求的前提下尽可能降低往复运动的惯性质量，减小曲轴运转时的动载荷，连杆大头的剖分结构做了精准的贴合面约束，和曲轴连杆轴颈的配合孔径按照标准轴瓦的安装尺寸预留了过盈量，装配时轴瓦压入后不会出现松旷移位的问题。从安装边界来看，活塞的裙部型线做了微椭圆处理，冷态装配时和气缸壁的配合间隙控制在合理范围，热机状态下裙部受热膨胀后不会出现拉缸、卡滞的问题，整个组件的往复运动行程和曲柄半径的匹配关系也完全符合四冲程内燃机的运动学规律，做功过程中活塞的往复直线运动可以通过连杆顺畅转化为曲轴的旋转运动，整套模型的装配约束完全还原了实际装机的配合关系，没有出现干涉或者自由度冗余的问题，不管是做运动仿真验证，还是拆解分析零部件的受力路径，都能直接对应实际工程场景，不需要再做额外的结构调整。
