无布线简化结构太阳能电池板结构设计

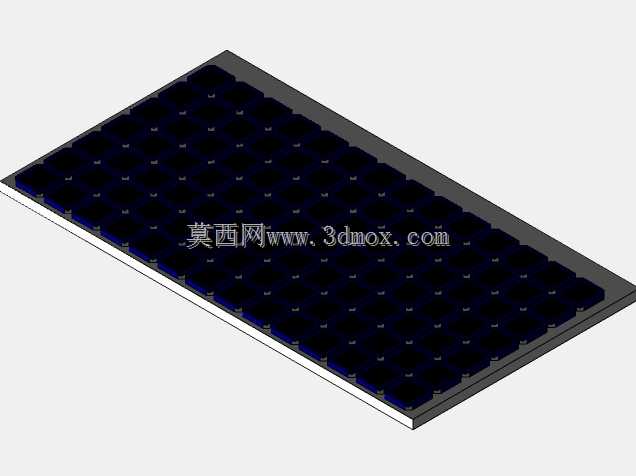

在分布式光伏电站、户用离网供电系统、户外便携供电设备、小型光伏照明装置的前期结构方案验证阶段，常需要先搭建核心发电组件的基础结构模型，梳理电池片排布逻辑与组件封装边界，避免直接进入带布线的详细设计时出现结构干涉、排布不合理的问题。这款简化结构的太阳能电池板模型，去掉了汇流条、接线盒、引出线缆等附属布线结构，核心还原了电池片阵列排布、层压封装基体、边框防护结构的基础形态，适合用于光伏系统的整体布局仿真、组件安装空间校核、教学演示场景的结构展示。

从设计思路来看，建模时优先还原了常规晶硅电池板的核心排布逻辑，将整片电池单元按行列规整排布在封装基底上，电池片之间预留了符合常规封装工艺要求的间隙，模拟实际生产中电池片串接的预留空间，基底外围设置了一圈等宽的边框结构，对应实际产品中的铝合金防护边框，边框的截面尺寸参考了常规民用小功率电池板的通用规格，既可以为层压后的电池组件提供边缘防护，也预留了后续安装压块、固定支架的配合面。

实际应用中，这类无布线的简化模型，多用于光伏系统的整体装配干涉检查：比如在设计户用屋顶光伏支架时，可直接调用该模型排布阵列，校核组件之间的检修间隙、前后排的阴影遮挡距离，不需要加载带复杂布线细节的完整模型，能大幅降低大场景装配的运算负载；在做光伏相关的教学演示时，该模型可以清晰展示电池片的排布方式与组件的基础分层结构，不会被冗余的线缆、接线盒结构干扰核心结构的展示；在小型光伏产品的外观设计阶段，比如光伏充电背包、庭院光伏路灯的头部结构设计，也可以用该模型作为核心发电部件的占位参考，快速匹配产品外壳的安装尺寸，确定电池板的嵌入深度与固定点位。

外形与安装边界方面，模型整体为薄型矩形板状结构，厚度方向的尺寸参考常规层压组件加边框的总厚度设置，四个边角做了微小的倒角处理，对应实际产品的边框圆角工艺，避免安装时划伤操作人员；边框的上下端面为平面结构，可适配常规的压块式固定、粘接固定两种安装方式，模型的长宽比例参考常规小功率单晶电池板的通用比例，可根据实际项目需求等比例缩放适配不同功率等级的组件设计，不会出现比例失真的问题。需要注意的是，该模型未包含内部电路布线与接线结构，仅适用于结构层面的布局、安装、外观验证，不能直接用于电气性能仿真或生产加工图纸的直接输出，后续若要进入详细设计阶段，可在该基础结构上补充汇流条走线、接线盒安装位、背板引出孔等细节结构，完成从方案验证到详细设计的过渡。
