可拆式板框换热装置结构设计

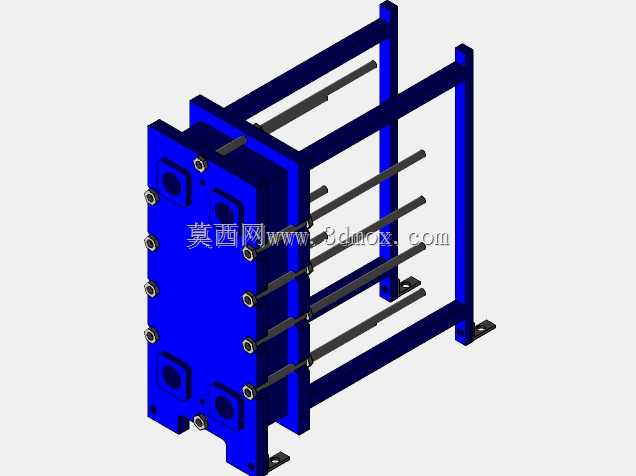

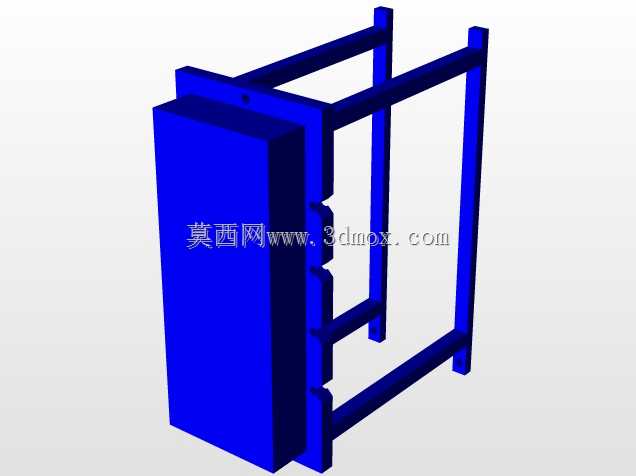

这类板框式换热结构目前在暖通空调、化工流体换热、食品加工温控、工业循环水冷却场景中应用极广，相比传统管壳式换热设备，它的单位体积换热面积更大，换热效率优势明显，后期维护清洗也更便捷，只要拆开压紧螺杆就能逐片清理换热板片表面的结垢，不用整体吊装拆解管路。从结构设计逻辑来看，整套装置以两侧厚重的压紧板作为承载基础，上下布置的横向导杆承担换热板片的堆叠定位作用，多根平行布置的长压紧螺杆贯穿两端压紧板，通过螺母锁紧提供均匀的压紧力，让叠放在中间的换热板片之间形成密封的流体流道，冷热两种介质分别从板片两侧的角孔进入相邻流道，通过冲压成型的波纹板片完成热量传递，板片表面的波纹结构不仅能提升板片刚性，还能在低流速下让流体形成湍流，大幅降低结垢速率，提升整体传热系数。设计时需要重点考虑安装边界的预留，首先是设备底部的安装支脚要匹配现场预埋的地脚螺栓孔位，支脚的伸出长度要避开周边管路的干涉空间，尤其是冷热介质进出口的接管位置，要预留足够的法兰安装和阀门操作空间，不能让压紧螺杆的锁紧操作和管路阀门操作出现空间冲突；其次是导杆的悬臂端要预留足够的抽拉空间，后期维护抽出板片清洗时，不需要完全拆除周边管路就能完成板片的拆卸作业，这个预留长度一般要大于单块板片的对角线长度，避免板片无法从导杆上取下。从功能特性上看，这种框架结构可以根据实际换热需求灵活增减换热板片数量，调整换热面积，不用更换整套框架，适配不同工况下的热负荷变化；板片之间的密封垫嵌在板片的密封槽内，不同介质可以选用不同材质的密封垫，适配高温、腐蚀类流体的换热需求。设计框架结构时，两端压紧板的厚度要经过强度校核，避免在螺杆压紧力和管路流体压力作用下出现形变，导致板片密封面受力不均出现泄漏；导杆的直线度公差要控制在合理范围内，不然板片堆叠时会出现偏斜，压紧后容易出现内漏或者外漏的问题；压紧螺杆的布置要对称，锁紧时要按照对角线顺序逐步拧紧，保证每块板片受到的压紧力均匀一致，不会出现局部压溃密封垫或者压紧力不足泄漏的情况。另外，框架的表面做了防腐涂覆处理，适配潮湿或者有轻度腐蚀的车间安装环境，支脚的安装面做了铣平处理，保证设备安装后整体水平，避免长期运行中因为倾斜导致板片受力不均出现密封失效。
