沙丘车配套刹车总泵结构三维数模

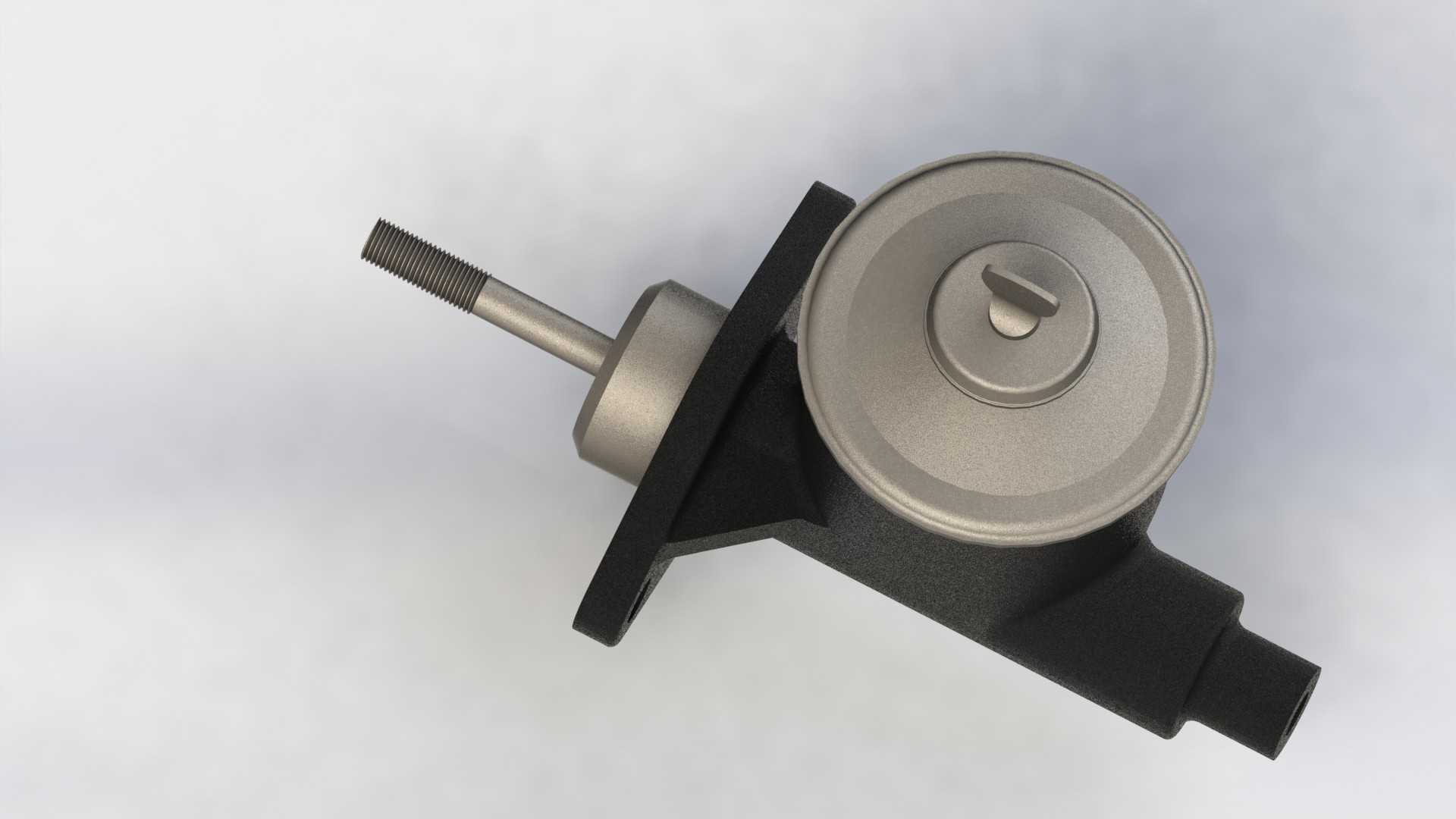

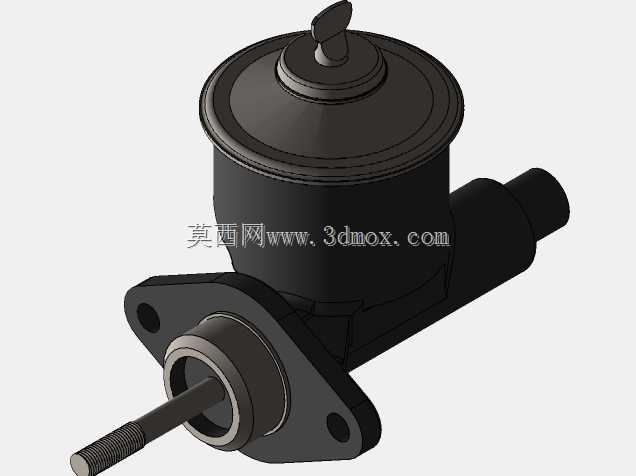

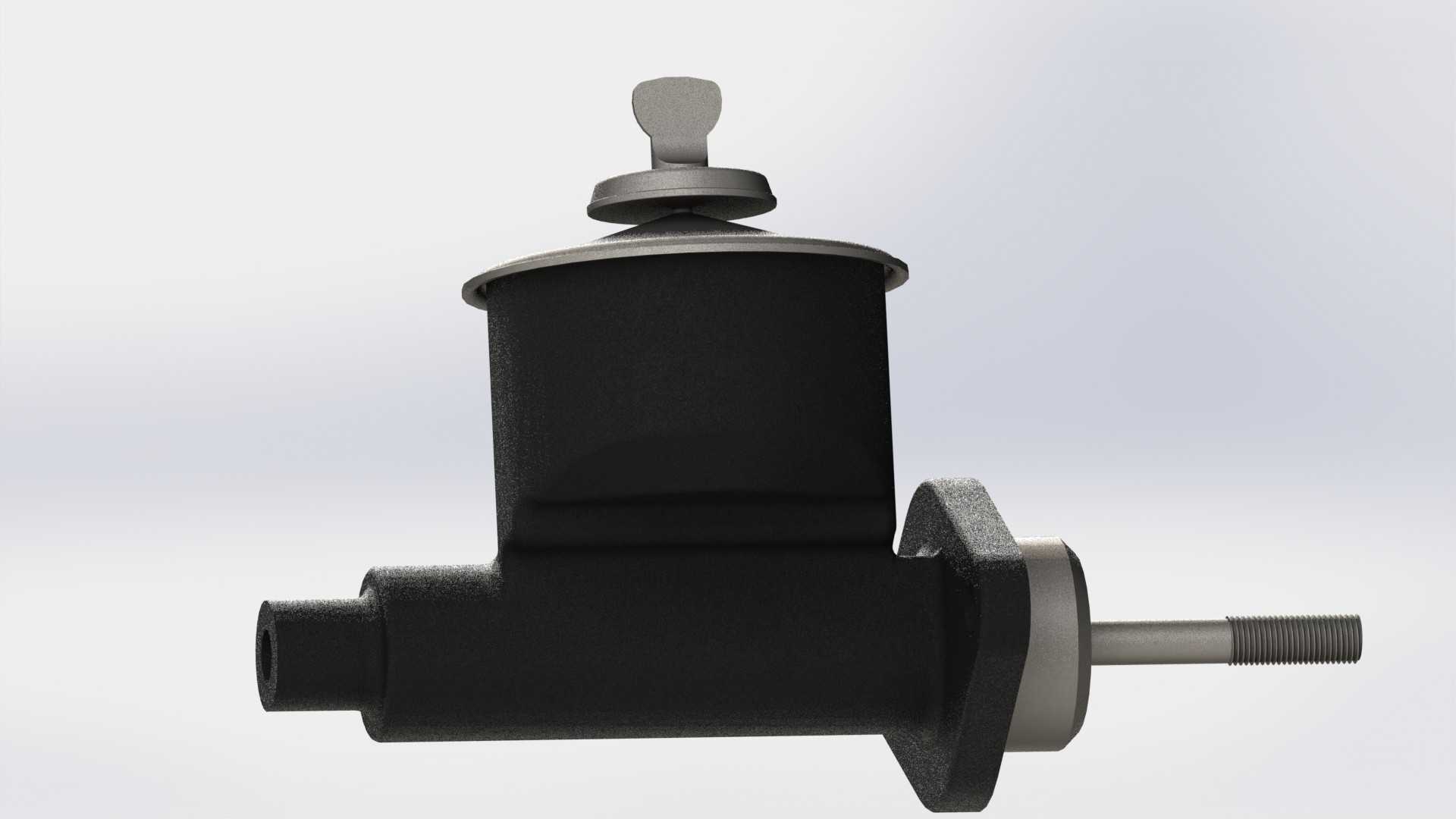

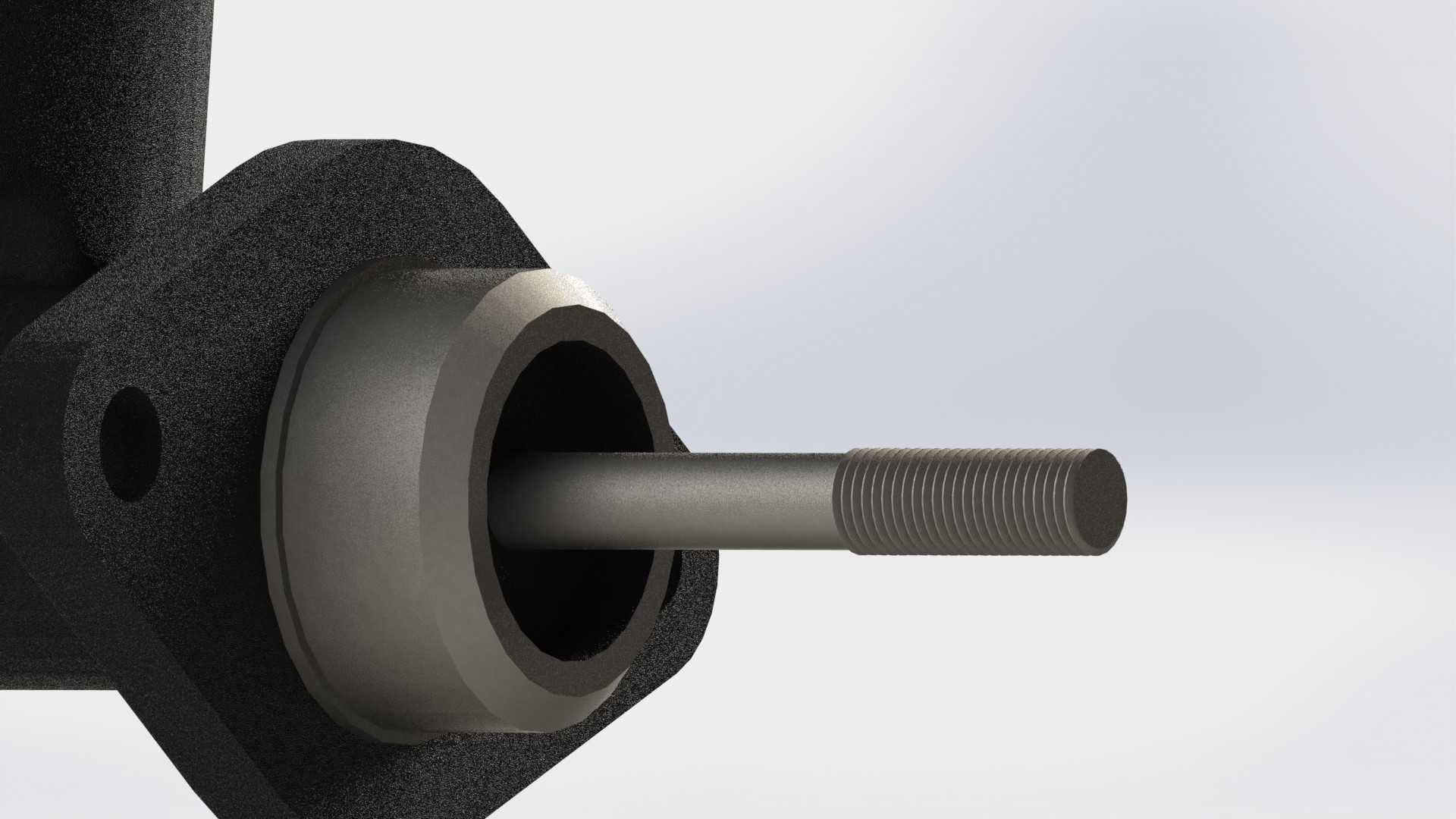

该制动部件主要适配轻量化沙丘越野车辆的液压制动回路，作为制动系统的核心压力输出单元，承担着将踏板输入的机械推力转化为管路液压压力的核心作用，直接决定整车制动响应速度与制动力输出稳定性。从结构设计来看，整体采用分体式装配布局，主体分为黑色泵体安装基座与银灰色上腔压力室两部分，侧向伸出的杆端为踏板推杆连接位，带外螺纹的伸出轴可直接适配踏板摇臂的连接孔位，无需额外加装转接衬套即可完成装配，安装基座上预留的两个固定孔位可直接通过螺栓固定在驾驶舱前围的安装支架上，安装面做了铣平处理，能保证装配后泵体无偏移倾斜，避免推杆运动过程中出现偏磨导致的密封件早期失效。上腔的圆形压力室采用卷边压合结构，内部集成回位弹簧与活塞密封组件，顶部的一字型旋钮为储液腔排气螺塞，在制动管路加注制动液排气时，无需拆解整个上盖，仅需拧开该螺塞即可完成腔体内空气排出，大幅降低后期维护的操作难度。侧向伸出的管状接口为制动液出油口，可直接对接标准规格的制动硬管，将压力输出至前后轮的制动分泵，推动分泵活塞压紧制动盘实现车辆制动。设计过程中充分考虑了沙丘车的使用工况，泵体外壳采用耐砂石冲击的刚性材质，密封件选用耐高低温的橡胶配方，能够适应沙漠区域昼夜温差大、沙尘浓度高的使用环境，避免沙尘进入泵腔导致活塞卡滞。从安装边界来看，整体径向最大尺寸不超过120mm，轴向安装深度控制在90mm以内，不会占用驾驶舱过多的布置空间，推杆的行程预留了15mm的冗余量，能够兼容不同踏板杠杆比的调校需求，即使踏板出现小幅的安装位置偏差，也能保证活塞的有效行程满足制动压力建立的要求。在实际装车验证中，该结构的制动总泵在连续十次全行程制动后，压力降能控制在行业允许的范围内，不会出现热衰退导致的制动力不足问题，推杆与活塞的接触端采用球面配合结构，能自动补偿推杆的小幅角度偏差，减少运动过程中的卡滞风险，整体结构没有多余的冗余设计，所有外部结构都服务于装配、维护与功能实现，没有为了外观造型增加不必要的曲面结构，完全围绕越野车辆的实用需求完成结构设计。
