直列四缸发动机曲柄活塞连杆组结构

这套曲柄活塞连杆组件是往复式内燃机的核心动力转换单元，主要适配小排量直列四缸动力装置，常见于家用乘用车、小型工程机械动力单元、固定式发电机组这类需要稳定四冲程动力输出的场景。整套组件承担着将燃烧室内燃气爆发产生的直线往复作用力，转化为曲轴旋转扭矩的核心职能，是内燃机完成做功循环必不可少的传动结构。

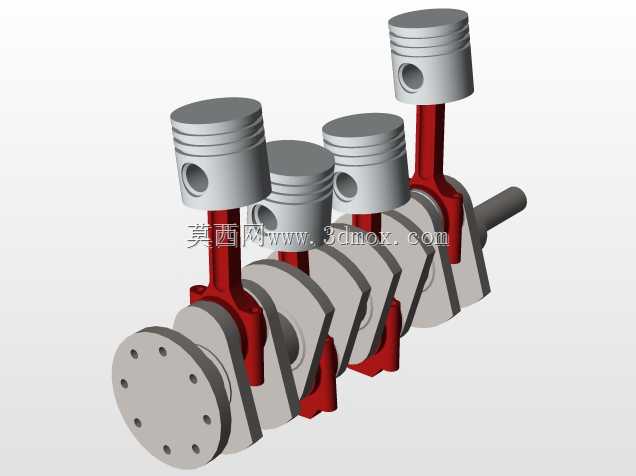

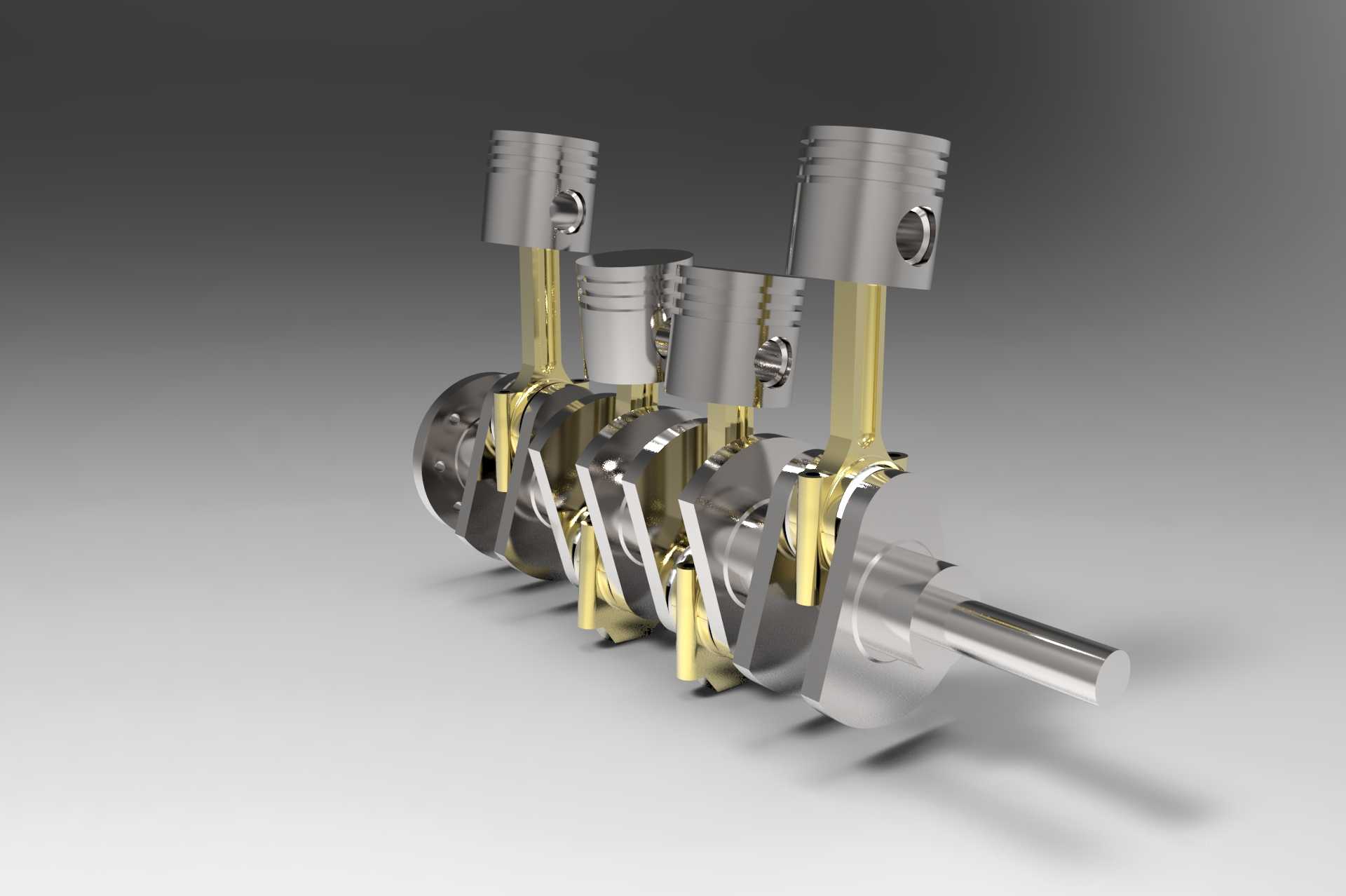

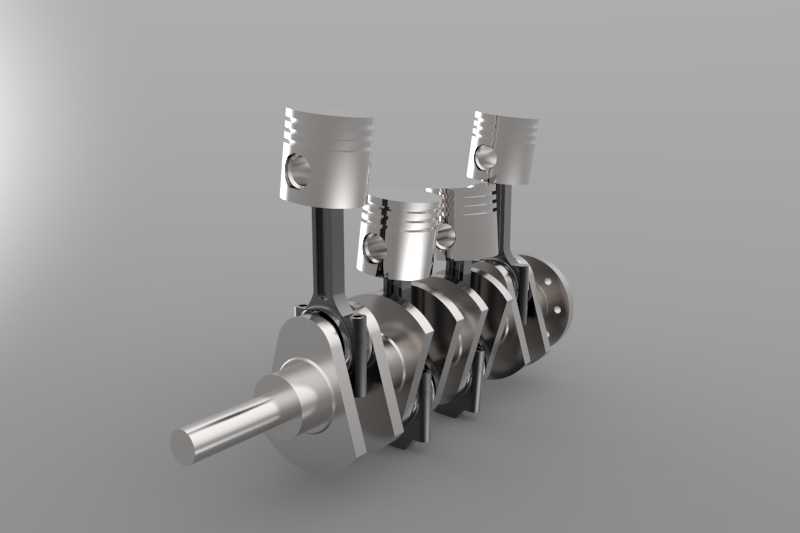

从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，对应四缸机1-3-4-2的标准点火间隔角设置，每段曲柄销的相位角错开180度，保证四个活塞的往复惯性力能够在曲轴层面实现一阶平衡，降低整机运转时的振动幅度。活塞部分采用了典型的汽油机活塞结构，头部预留了三道环槽位置，分别对应两道气环与一道油环的安装，气环负责密封燃烧室高压燃气，避免做功行程压力下窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销采用全浮式设计边界，销孔与连杆小头的配合间隙预留了热膨胀余量，保证工作温度升高后不会出现销座卡滞的问题。

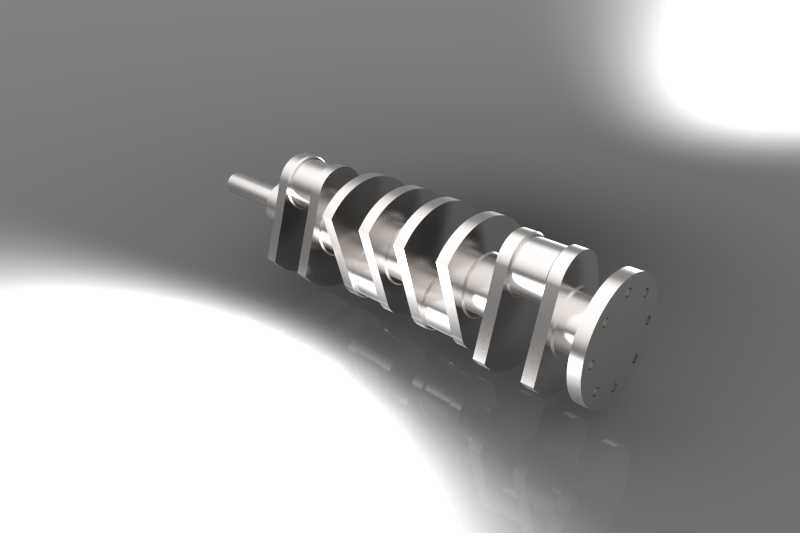

连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，大头采用剖分式设计，配对轴瓦的安装定位槽清晰可见，装配时可通过连杆螺栓将大头盖与杆身紧固，抱紧曲轴曲柄销实现转动连接。曲轴部分采用整体式锻造结构，四个曲柄销与五个主轴颈的过渡位置做了圆角强化处理，避免应力集中导致的曲轴疲劳断裂，曲轴输出端预留了飞轮安装的法兰端面，自由端可布置正时驱动轮、机油泵驱动齿轮等附件。

在安装边界上，活塞的外径尺寸需与对应气缸筒内径保持高精度配合，裙部设计了微椭圆型线，抵消热态下活塞销座方向的膨胀变形，避免冷态敲缸、热态拉缸的问题。整套组件的轴向总长度需匹配发动机缸体的曲轴箱轴向空间，主轴颈的直径与同轴度公差直接影响曲轴运转的平顺性，连杆的长度参数决定了发动机的压缩比与活塞行程，设计时需要严格控制连杆大小头中心距的尺寸公差，避免各缸压缩比不一致导致的运转抖动。实际装配过程中，还需要对整套组件做动平衡校验，在曲柄的平衡块位置去除多余质量，将运转时的不平衡量控制在设计允许范围内，才能保证高转速工况下的运行可靠性。
