沙西斯太阳能载人车辆底盘框架结构

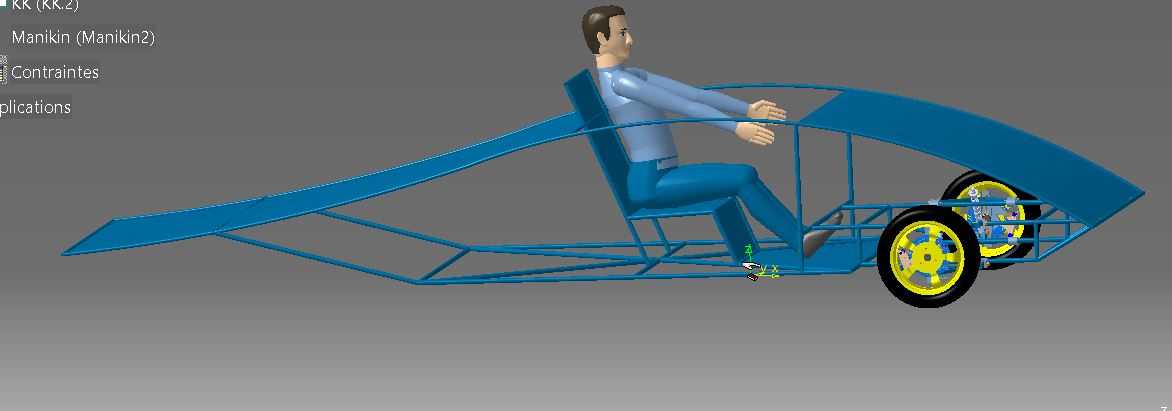

这套三维结构针对太阳能赛事用单人载具开发，核心应用场景覆盖大学生太阳能车竞赛、低速新能源代步载具原型验证、轻量化车架结构教学实训等领域，区别于传统乘用车辆的全包裹式车身设计，整套结构优先匹配太阳能动力载具的低风阻、低自重核心需求，所有管架的排布逻辑都围绕减重与刚性平衡展开。从实际用途来看，该结构作为整车承载基体，需要承接驾乘人员的全部载荷，同时为太阳能电池板铺设、转向机构安装、动力轮组固定、座椅定位提供精准的安装接口，还要在满足碰撞安全冗余的前提下尽可能压缩结构重量，降低动力系统的负载压力。设计思路上摒弃了传统乘用车的冲压焊接车身方案，采用圆管桁架式结构，主纵梁沿整车低风阻流线型轮廓排布，从车头前端一直延伸至后轮安装位，侧部斜向支撑管形成三角稳定结构，既保证了车架的扭转刚度，又避免了多余结构带来的重量冗余；驾乘区域的管架专门做了人机工程适配，座椅安装位的高度、方向盘操作空间、脚踏区域的活动范围都匹配成年男性驾乘人员的操作姿态，图中搭载的人体模型也直观验证了操作空间的合理性，不存在肢体干涉问题。功能特性层面，前轮采用单轮转向布局，转向拉杆的安装位直接集成在前部桁架上，减少了额外的转接支架重量，后轮采用双轮驱动布局，轮组安装支座与主纵梁直接焊接固定，传动系统的走线空间预留在桁架内侧，避免外露增加风阻；上部的弧形管架专门为太阳能电池板铺设预留了安装平面，弧度匹配整车流线轮廓，能够最大化铺设面积的同时降低行驶风阻。安装边界方面，整车轴距控制在适配单人驾乘的合理区间，轮距满足低速行驶的侧倾稳定性要求，车架整体宽度不超过常规单人代步车的通行尺寸，能够满足园区、竞赛赛道的通行要求；所有管架的连接节点都做了应力分散处理，避免应力集中导致的结构断裂，底盘下部预留了电池组、控制器的安装空腔，重心位置控制在前后轮之间的偏低区域，提升行驶过程中的稳定性。整套结构没有多余的装饰性部件，每一段管材的排布都服务于承载、减重、安装接口的实际需求，完全贴合太阳能动力载具的设计逻辑，能够为同类型低速新能源载具的结构设计提供直接的参考依据，也可作为桁架式车架建模教学的典型案例，帮助结构设计人员理解轻量化载具的平衡设计逻辑。
