小型舵机式伺服执行机构结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261992
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计
  • 小型舵机式伺服执行机构结构设计

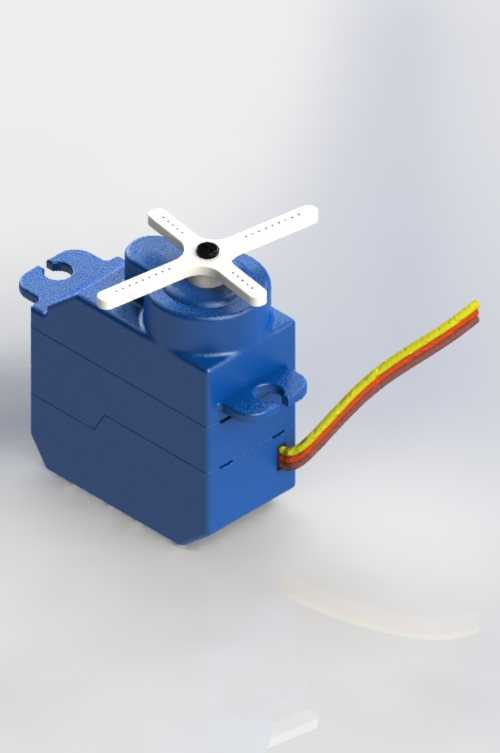

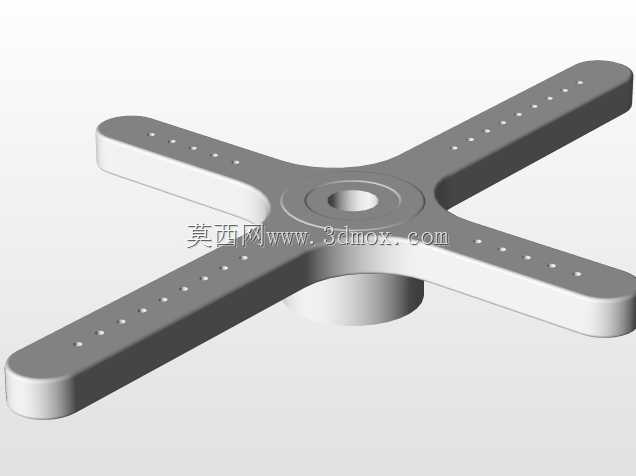

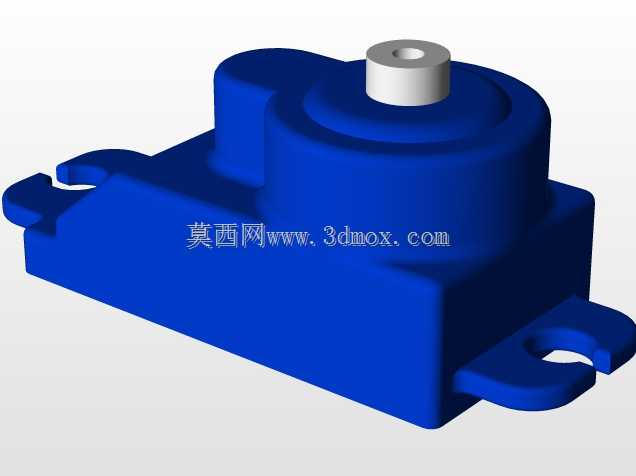

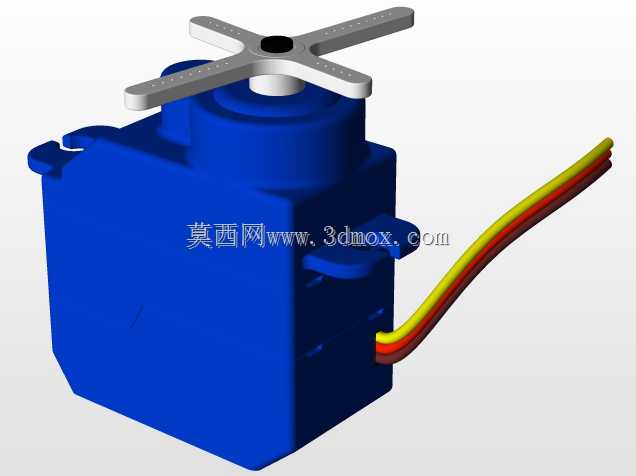

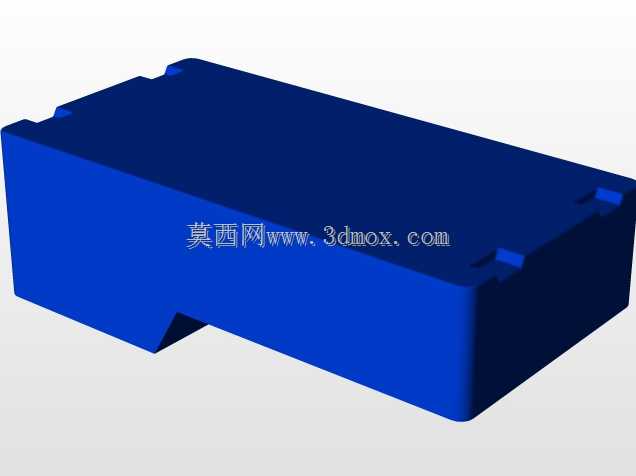

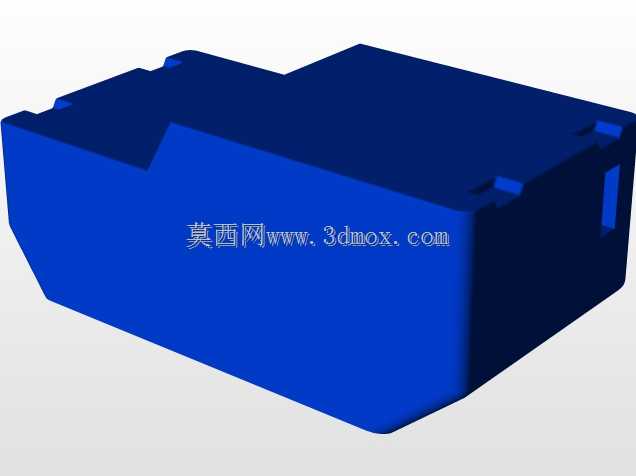

这款小型伺服执行机构的设计,最初是针对航模舵面控制、小型自动化教具、桌面级机械臂关节这类对安装空间、控制精度有特定要求的场景展开的。在实际选型适配中,这类部件常被用于固定翼航模的副翼、升降舵角度控制,也可嵌入小型智能小车的转向机构、仿生机器人的关节驱动单元,替代传统的步进电机加减速箱的冗余结构,在有限空间内实现精准的角度闭环控制。从结构设计逻辑来看,整机采用上下扣合的硬质壳体封装,内部集成直流驱动电机、减速齿轮组、位置反馈电位器与控制电路,输出端采用十字形摇臂接口,可适配不同长度的传动连杆,满足不同行程的力矩输出需求。设计过程中优先考虑了安装边界的通用性,壳体两侧预留的安装耳带有标准安装孔位,可直接通过螺丝固定在3mm-5mm厚度的安装基板上,无需额外设计转接支架,能大幅缩短小型设备的结构装配周期。输出轴位于壳体顶面中心位置,摇臂安装后转动范围覆盖0-180度常规控制区间,在设计转动避让空间时,需预留摇臂最大转动半径的无干涉区域,避免摇臂转动过程中与周边结构件发生剐蹭。尾部引出的三色信号排线采用侧出式走线设计,走线方向与壳体长度方向平行,可减少设备内部的走线弯折半径,降低线材长期往复运动后的断裂风险。壳体表面的加强筋结构并非装饰性设计,而是针对内部齿轮组的支撑点位做的刚性强化,可避免输出轴承受侧向力矩时壳体发生形变,导致齿轮啮合间隙变大、控制精度下降的问题。在功能特性上,这类伺服执行机构通过PWM信号控制转动角度,内部减速齿轮组将电机的高转速低扭矩输出转化为低转速高扭矩的角度输出,位置反馈电位器与输出轴同步转动,可实时回传当前角度位置,实现闭环控制,相比普通直流电机的开环驱动,角度控制精度可满足多数小型自动化装置的动作需求。设计时还考虑了不同工况下的适配性,壳体接缝处做了错位扣合结构,可阻挡日常使用中的灰尘进入内部齿轮腔,延长部件的维护周期,输出轴与壳体的配合位置预留了微小的旷量,既不会因为公差累积导致转动卡滞,也不会因为间隙过大出现输出轴晃动的问题。在实际装配验证中,这类结构的安装孔位间距、输出轴高度、摇臂连接孔位都遵循了小型伺服部件的通用尺寸规范,可直接替换同规格的市面常规产品,无需对原有设备的安装结构做修改,适配性较强。
