嵌入式数显电压表面板三维结构设计

这款盘装式数字电压表的三维结构，完全围绕工业电控柜的实际安装场景搭建，72×72mm的标准开孔尺寸适配市面绝大多数低压配电柜、设备操作面板的嵌入式安装位，建模时特意预留了面板与柜体安装面的贴合公差，侧边的卡扣结构做了细节还原，安装时无需额外紧固件即可卡入标准开孔，适配1.5-3mm厚度的柜体面材，不管是冷轧钢板柜体还是绝缘塑料面板都能可靠固定。

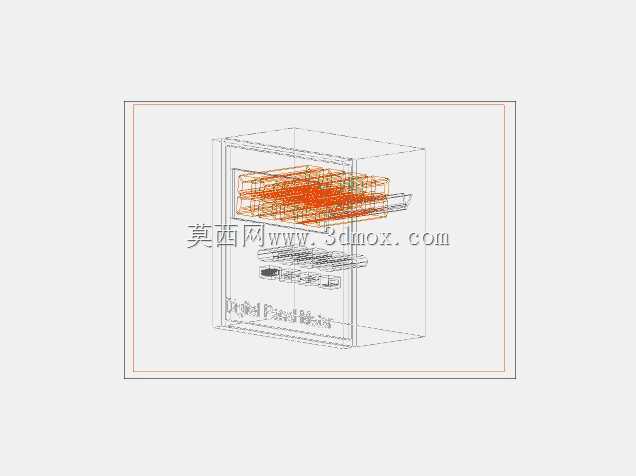

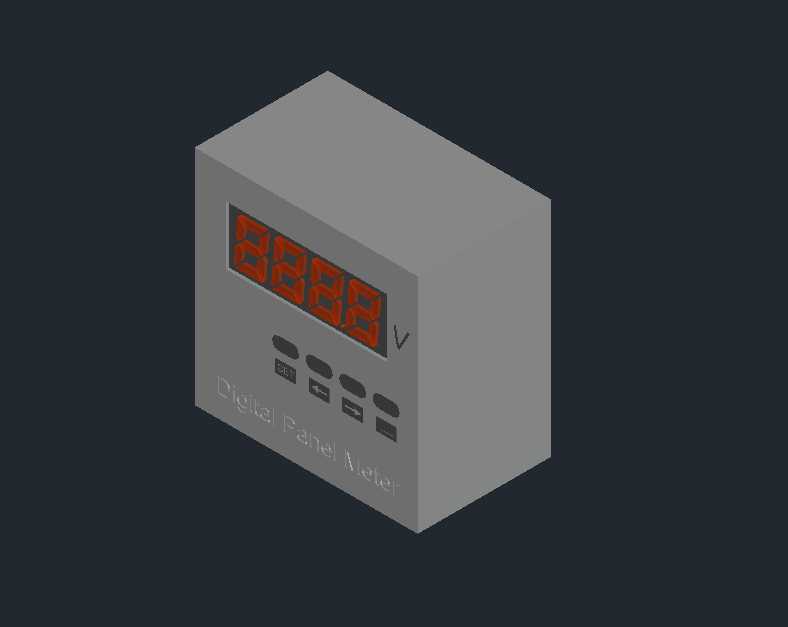

从功能实现的结构设计来看，正面的红色数码显示窗做了下沉式结构处理，建模时预留了透明防护片的安装槽位，可避免车间环境里的粉尘、切削液飞溅直接接触显示模块，下方的四个操作按键做了凸起的防滑纹理，对应参数设置、量程切换、显示校准的实际操作逻辑，按键与面板壳体的间隙控制在0.3mm，既保证按压行程顺畅，又能防止细小杂物进入仪表内部。面板右下角的电压单位标识做了蚀刻效果的结构还原，符合工业仪表的标识规范，操作人员远距离即可快速识别仪表功能。

实际应用中，这类仪表主要承担低压配电回路的直流、交流电压实时监测任务，常见于生产线电控柜、小型发电机组控制盘、实验室测试台的电气面板上，建模时还原了壳体的方正造型，没有多余的外凸结构，多台仪表并排安装时不会出现干涉，可紧密排布在有限的面板空间内。壳体侧面预留了接线端子的让位空间，对应后部的接线安装区域，建模时考虑了接线操作的手部空间，不会出现端子与柜体内部结构磕碰的问题。

整个建模过程严格遵循工业仪表的人机交互逻辑，显示区域的倾斜角度适配操作人员站立观察的视线高度，避免强光下的显示反光问题，壳体的边角做了小半径圆角处理，既符合塑料壳体的注塑成型工艺要求，也能避免安装时划伤操作人员手部。面板表面的哑光质感还原也贴合实际产品的表面处理工艺，不会在车间照明环境下产生眩光干扰读数。
