汽车传动用UJT虎克万向接头结构

这类虎克式万向接头核心作用是实现两根轴线不重合的传动轴之间的动力传递，在存在轴间夹角、工作中存在相对位移的传动场景中，能稳定补偿角度偏差，避免传动卡滞或附加载荷过大的问题。在汽车底盘传动布局中，这类接头常布置在变速器输出端与驱动桥输入端之间，应对车辆行驶过程中悬架跳动带来的传动轴长度与角度动态变化，保证动力传递不中断。

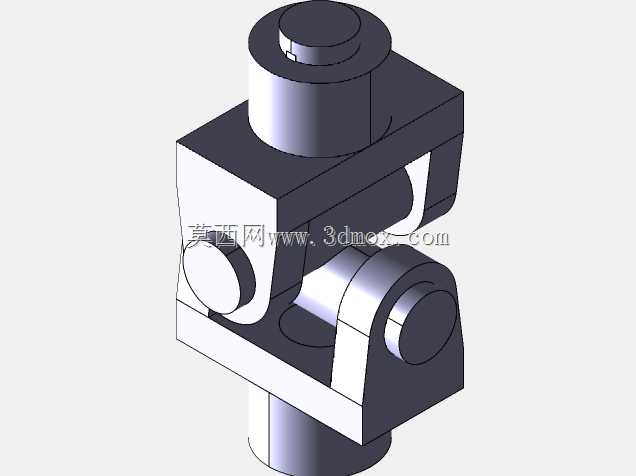

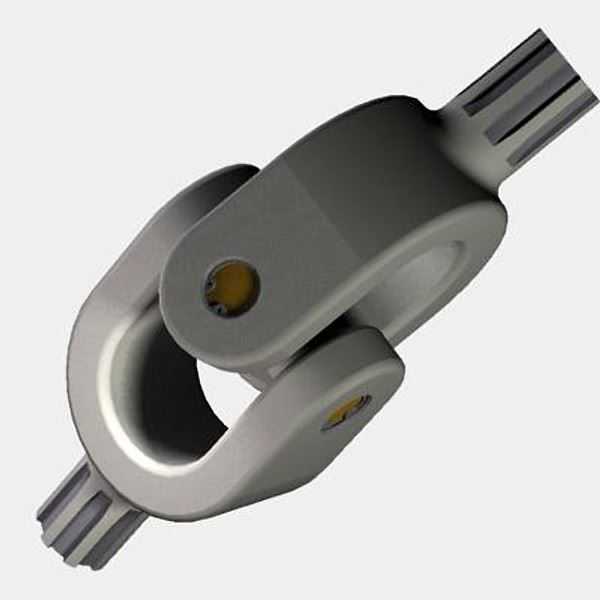

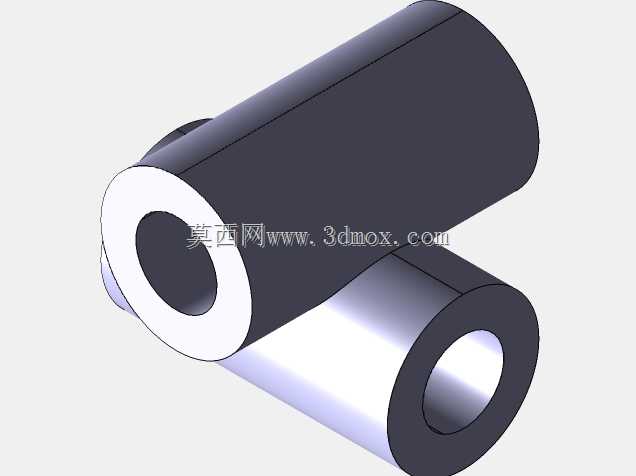

从结构设计逻辑来看，该接头采用双叉形铰接结构，两个带花键轴端的叉架通过十字销实现铰接，十字销与叉架的铰接孔之间预留了合理的配合间隙，既保证铰接转动的灵活性，又能控制传动过程中的回程间隙，减少动力传递的冲击损耗。两端的外花键轴结构是安装对接的核心接口，设计时需要匹配对接部件的花键参数，保证扭矩传递的接触面积足够，避免花键齿面压溃失效。

实际选型应用时，需要重点关注接头的最大允许工作夹角，这类结构的单节万向节通常允许两轴夹角在15到20度范围内工作，若夹角过大会导致十字销处的滑动摩擦加剧，磨损速度大幅提升，同时传动效率会出现明显下降。安装过程中需要保证两端叉架的定位基准对齐，避免出现附加的动不平衡量，在高速传动场景下，动不平衡会引发整车传动系的振动，影响驾乘舒适性甚至缩短部件寿命。

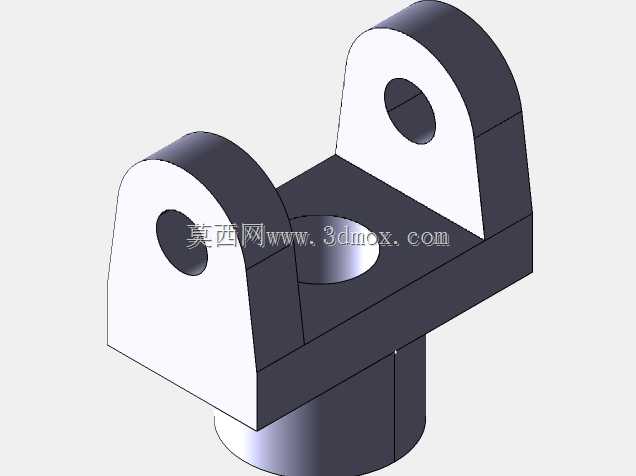

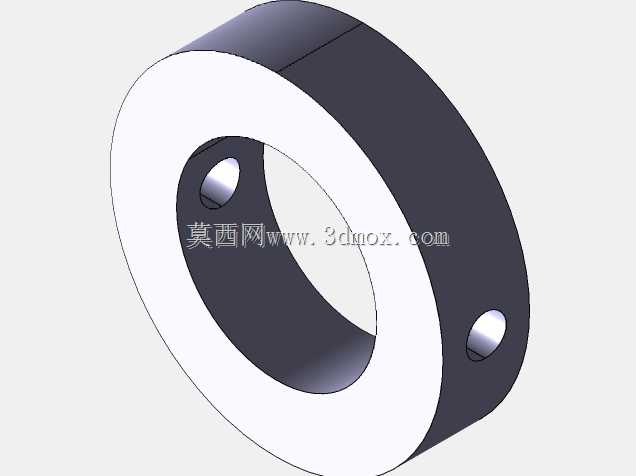

结构细节上，十字销与叉架的铰接位置通常会预留润滑脂加注通道，日常维护中可通过加注润滑脂降低铰接面的摩擦系数，延长部件使用寿命。叉架部分采用锻造工艺成型后再做机加工，保证整体结构强度的同时，控制铰接孔的位置度公差，避免因加工误差导致转动卡滞。这类接头除了汽车传动场景，也可用于工业设备中存在轴间偏角的动力传递场景，比如农用机械、工程设备的传动链路中，只要扭矩参数、安装尺寸匹配，都可以适配使用。设计建模过程中，需要重点校验十字销的剪切强度、叉架铰接部位的抗弯强度，结合额定传递扭矩做受力仿真，确认各部位的应力在材料许用范围内，同时要模拟全工作角度范围内的运动干涉情况，保证转动全程无结构磕碰。
