直列四缸发动机曲轴衬套组合结构

项目分类:3D模型 发布时间:2021-09-02 ID:262027
  • 直列四缸发动机曲轴衬套组合结构
  • 直列四缸发动机曲轴衬套组合结构
  • 直列四缸发动机曲轴衬套组合结构

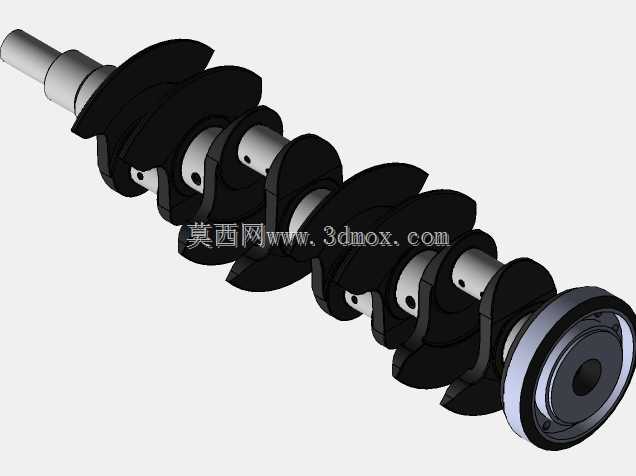

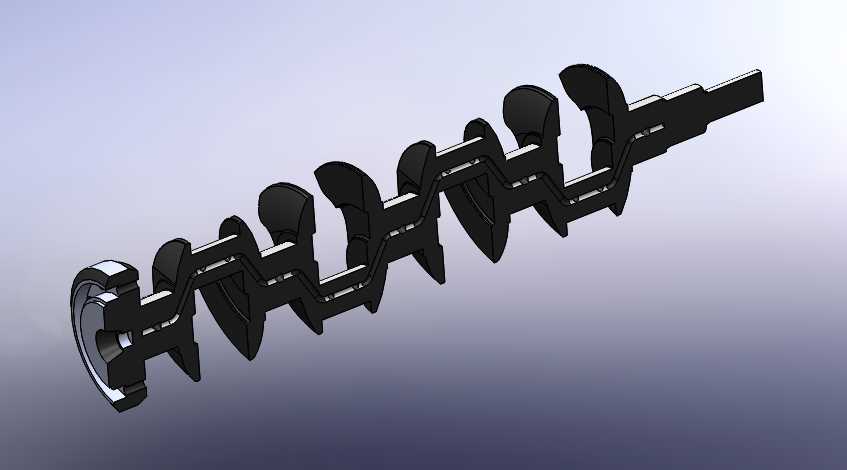

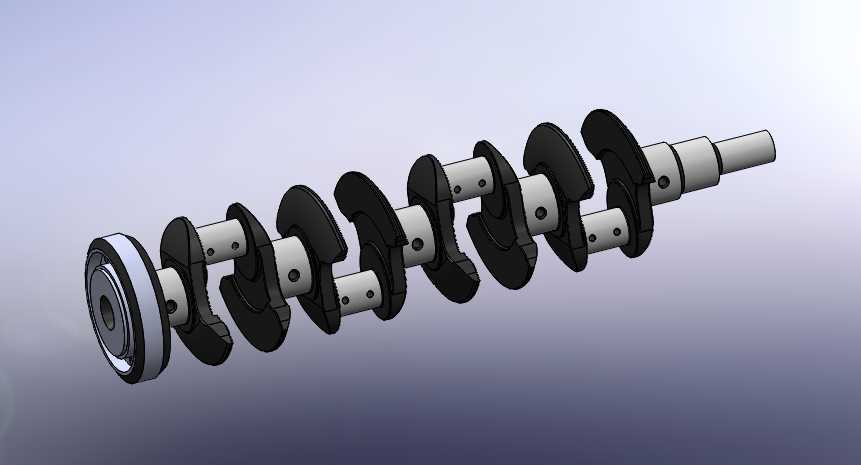

这套曲轴结构主要适配小排量直列四缸内燃机,常见于家用乘用车、小型工程机械的动力单元中,是内燃机曲柄连杆机构的核心承载部件,负责将活塞的往复直线运动转化为旋转扭矩输出,同时驱动配气机构、冷却水泵、发电机等附属附件运转。从结构设计来看,该曲轴采用全支承式布局,四个曲柄销对应四个气缸的连杆安装位,相邻曲柄销呈180度相位角布置,可保证四缸机做功顺序间隔均匀,降低运转过程中的一阶二阶振动,主轴颈数量比曲柄销多一个,每个主轴颈位置都设计有对应的衬套安装位,衬套采用薄壁钢背合金材质,过盈压装在缸体主轴承座内,与曲轴主轴颈形成滑动摩擦副,承担曲轴运转过程中的径向载荷与部分轴向冲击。设计过程中首先要确定各主轴颈的同轴度公差,通常控制在0.02mm以内,避免运转过程中出现轴颈偏磨、衬套早期失效的问题,曲柄臂的厚度根据发动机额定输出扭矩做强度校核,圆角位置做滚压强化处理,抵消应力集中带来的断裂风险,曲轴前端的皮带轮安装位设计有定位键槽,后端的飞轮连接法兰布置有均匀分布的螺栓孔,保证动力输出的连接可靠性。安装边界方面,主轴颈直径与衬套内径保持0.02-0.04mm的配合间隙,衬套外径与缸体轴承座孔采用H7/u6的过盈配合,轴向定位设置在第三道主轴承位置,预留0.1-0.2mm的轴向窜动间隙,避免热胀冷缩导致曲轴卡滞。实际应用中,这类曲轴的动平衡精度要求达到G2.5级,每个曲柄臂上都预留有平衡块去重位,装配前需要做动平衡校正,抵消高速旋转时的离心力,衬套表面设计有油槽与油孔,与缸体主油道连通,压力润滑油通过油道进入摩擦副表面,形成稳定油膜,降低运转磨损,同时带走摩擦产生的热量与金属磨屑。在做三维建模时,需要重点关注各轴颈的同轴度、曲柄销的相位角、圆角过渡的曲率参数,这些参数直接影响曲轴的疲劳强度与运转平顺性,衬套的油槽位置要与缸体油道精准对齐,避免出现润滑油路堵塞的问题,安装法兰的螺栓孔位置度公差控制在0.1mm以内,保证飞轮与离合器的装配精度,减少动力输出过程中的抖动问题。
