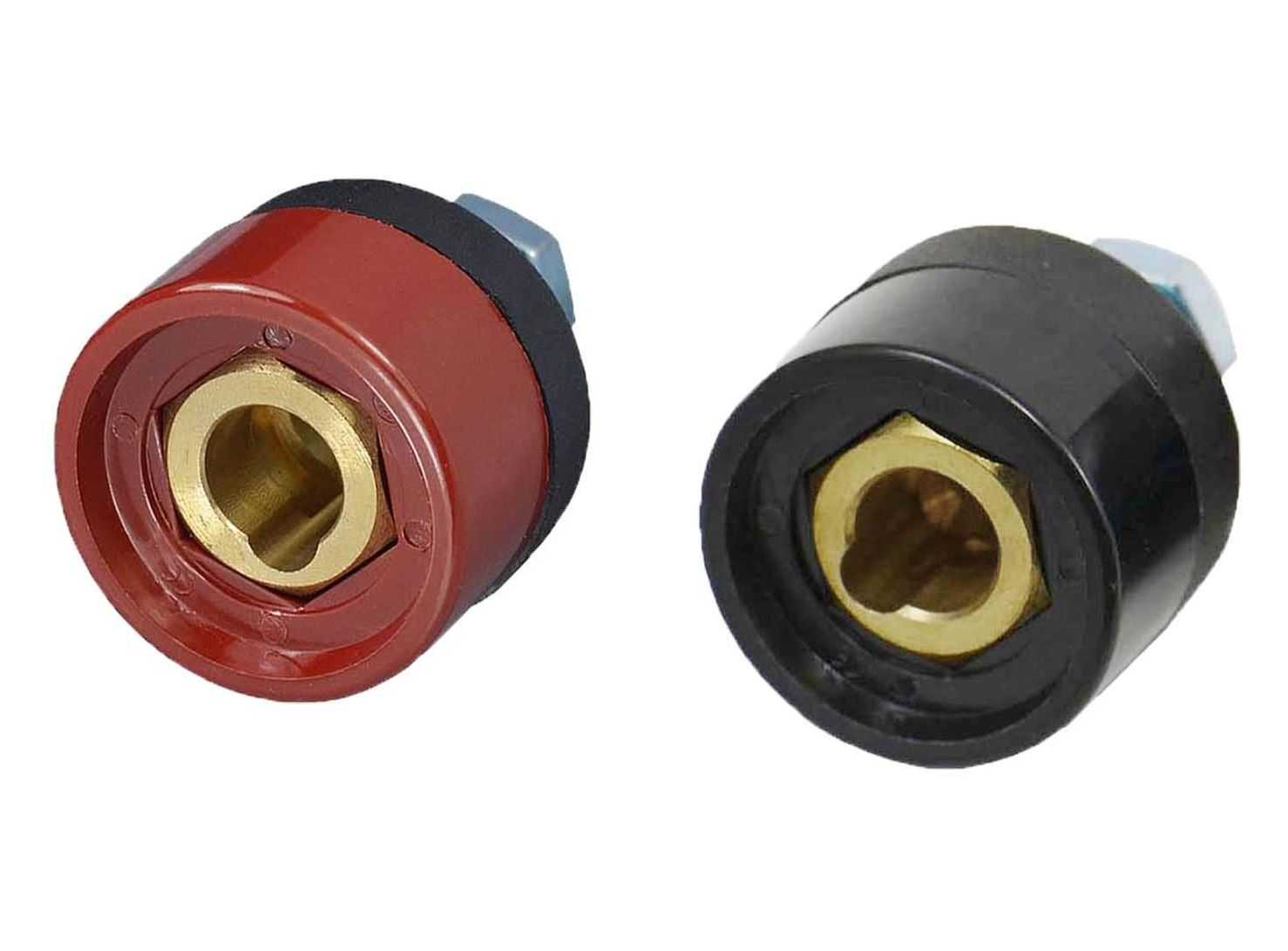

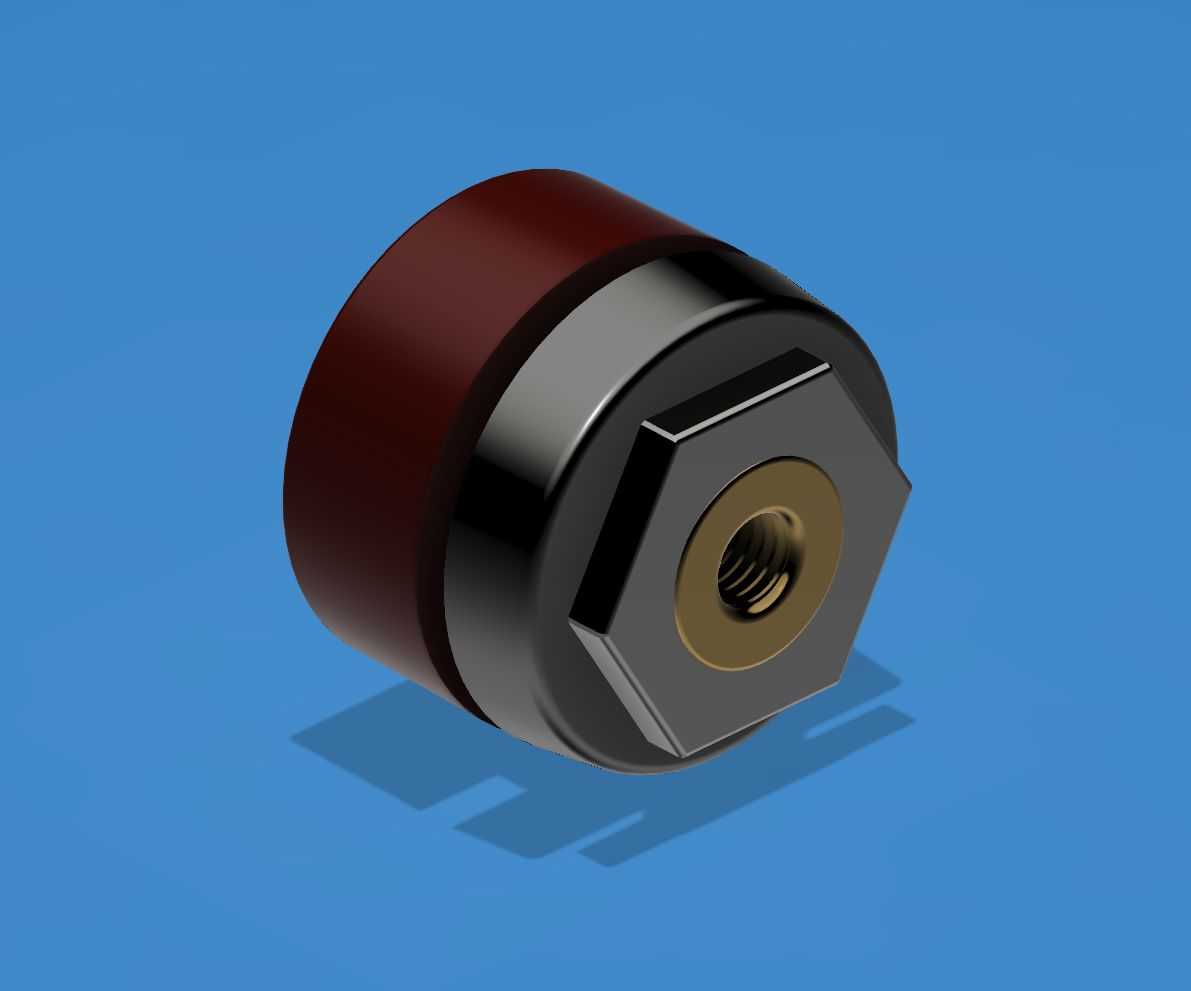

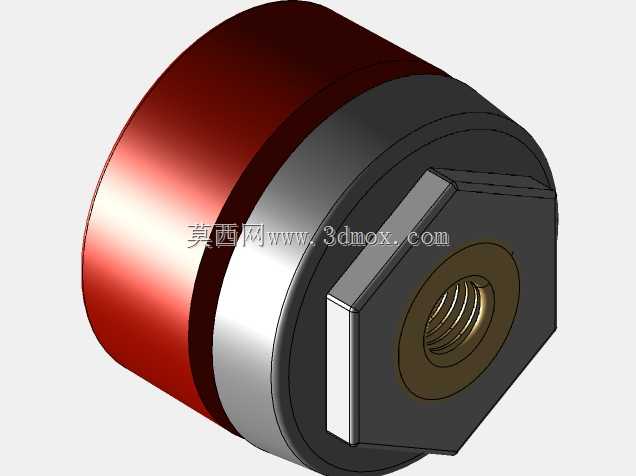

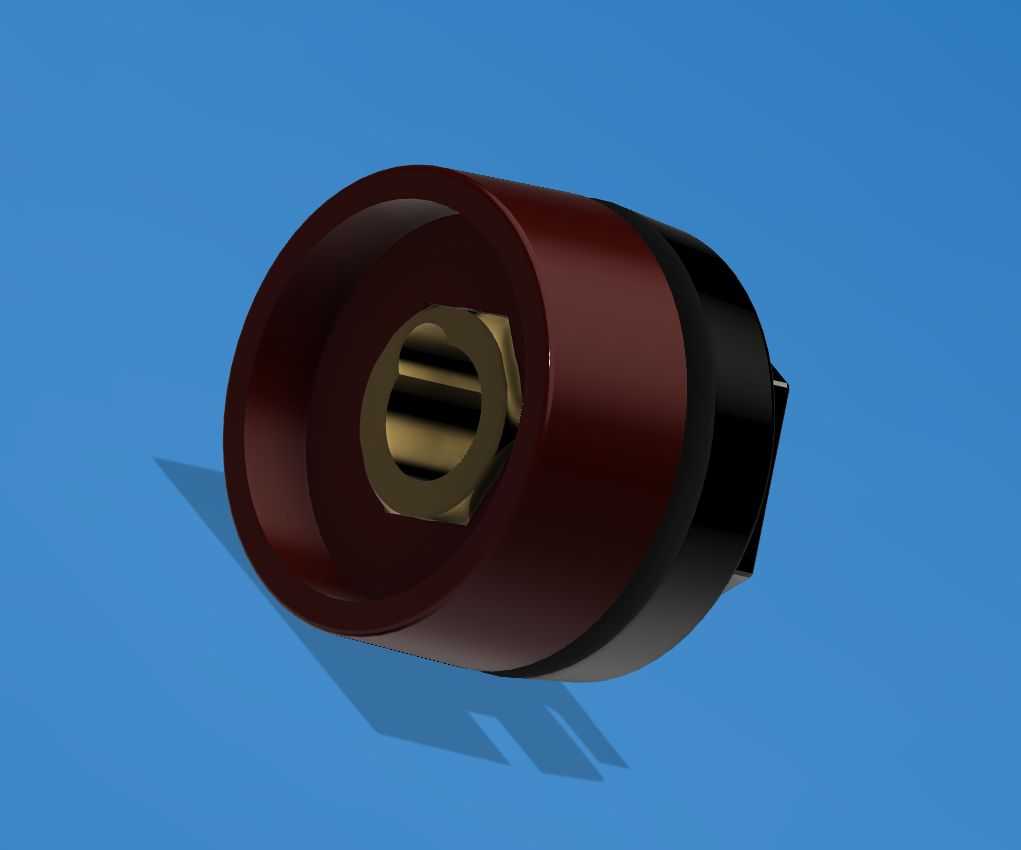

TIG焊用DKZ10-25面板连接套筒结构

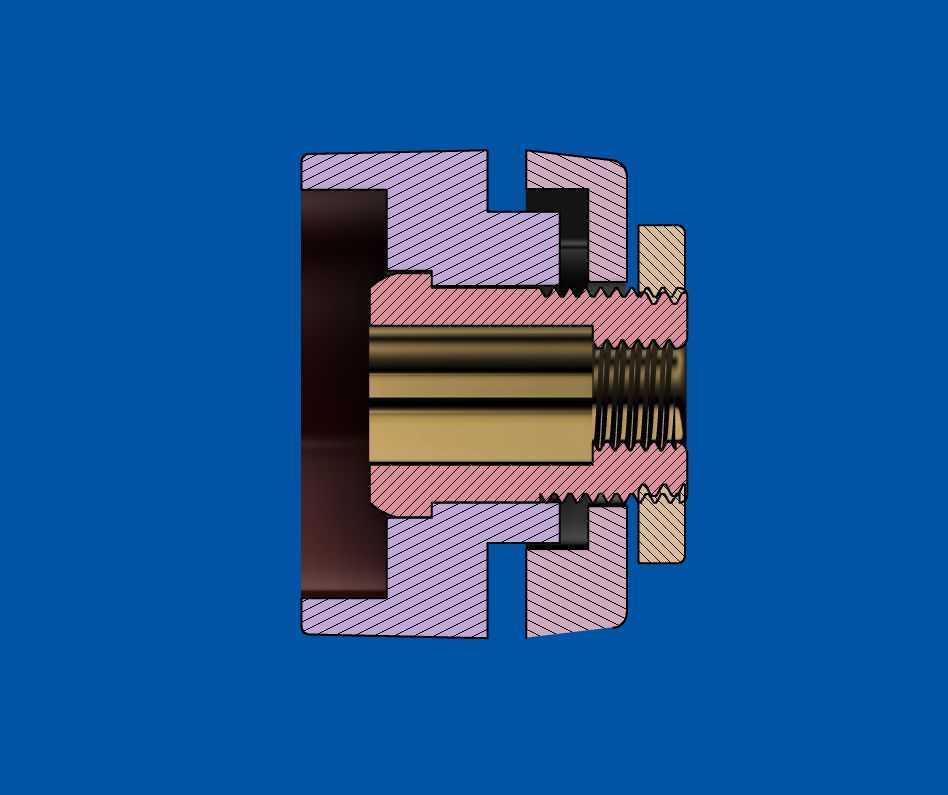

这款TIG焊接面板连接套筒，主要适配额定200A连续焊接电流的氩弧焊机面板安装场景，是焊枪电缆与焊机主机之间实现快速插拔连接的核心承载部件，在手工钨极氩弧焊作业的设备配置中，这类Din型快插结构直接决定了焊接回路的连接可靠性与现场换接效率。从实际工况来看，焊接作业现场电缆拖拽频繁、焊枪需要根据工位调整频繁插拔，套筒的结构设计首先要保证大电流导通时的接触稳定性，避免接触电阻过大引发的接头发热、电流衰减问题，同时还要兼顾面板安装后的定位强度，避免多次插拔后出现面板松动、密封失效的情况。从结构设计逻辑上，套筒采用分段式同轴布局，外侧的绝缘壳体采用耐高温绝缘材质，既可以实现带电部位与焊机金属面板的电气隔离，也能承受焊接飞溅的高温灼烧，避免日常作业中飞溅烫损外壳引发漏电风险；内部的导电嵌件采用带止转卡位的结构，插入后可以通过卡位结构限制周向转动，避免电缆扭转时带动插芯转动磨损接触表面，导电部位的接触面做了适配标准Din接头的锥度配合，插入后可以实现足够的接触压力，保证大电流下的导通面积。安装边界上，套筒采用面板嵌入式安装结构，尾部预留电缆压接的空间，前端的插拔端突出面板表面的高度适配标准快插接头的插拔操作行程，不会因为突出长度过短导致插拔施力不便，也不会因为突出过长增加现场磕碰损坏的概率；外壳与面板的配合部位做了限位台阶，安装后可以通过后部的锁紧结构实现轴向固定，保证插拔过程中套筒不会随插头移位。内部的绝缘隔层将导电部位与外壳完全分隔，即使现场存在金属粉尘、焊接烟尘堆积，也不会引发极间短路的问题，尾部的电缆入口做了收束结构，可以配合电缆护套实现进线部位的防护，避免电缆反复弯折时在进线口出现线芯折断的情况。在实际选型适配中，这类套筒需要匹配对应规格的电缆线径，保证压接后的接触电阻符合大电流焊接的要求，同时面板开孔尺寸需要与套筒的安装定位台阶完全匹配，避免安装后出现间隙导致防护等级下降；设计建模过程中，需要重点关注导电嵌件与绝缘外壳的同轴度公差，若同轴度偏差过大，会导致插头插入时卡滞、接触偏载，长期使用后会出现局部接触过热烧蚀的问题，同时插拔端的导向倒角需要做足够的圆弧过渡，减少对准插入时的卡顿，提升现场操作的顺畅度。
