卡丁车转向与车架连接结构设计

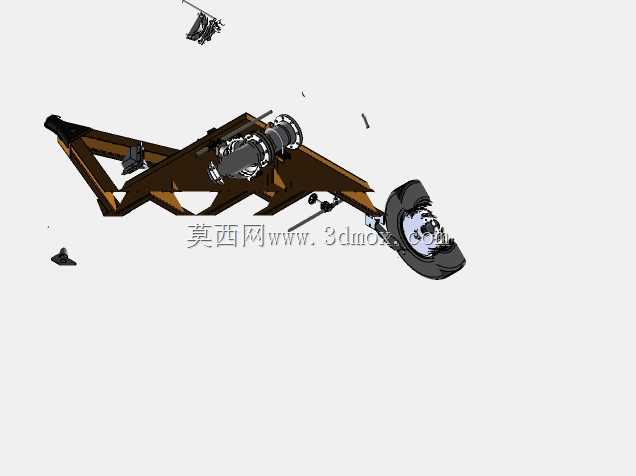

这套结构主要面向小型休闲卡丁车的底盘改装与定制生产场景，在户外游乐场地、商用卡丁车场馆的车辆维保、自制改装车搭建中都能直接参考使用。从结构组成来看，整体以桁架式钢管车架作为承载基体，车架采用三角镂空的桁架布局，在控制整体重量的同时保证足够的扭转刚度，能承受过弯时的侧向载荷、颠簸路面的冲击载荷，避免车架出现塑性变形。前端集成的转向节带轮毂轴承单元，直接连接前轮轮组，转向摇臂的安装位预留了标准的球头连接接口，可适配不同长度的转向横拉杆，方便根据轮距调整转向阿克曼角，减小过弯时的轮胎侧滑磨损。中部的传动连接座直接对接动力输出端，安装边界预留了三个定位销孔与四个螺栓固定位，同轴度公差控制在0.05mm以内，能保证动力传递过程中无偏摆抖动，适配常规的小型内燃机组或者轮毂电机的安装需求。车架尾部的安装支架可直接固定后轴总成，支架的腰型孔设计允许后轴前后微调15mm的距离，方便调整传动链条或者皮带的张紧度，不需要额外加装张紧轮就能适配不同规格的传动件。设计过程中优先考虑了维保拆装的便利性，所有连接点都采用外露式螺栓固定，不需要拆解主体车架就能单独更换转向节、轮组或者传动部件，日常场地运维时能大幅缩短维保工时。轮组的安装位采用标准的锥面配合结构，轮胎拆装时不需要专用工具就能完成更换，适配场地内高频次的轮胎损耗更换需求。车架的管材连接处都做了圆弧过渡设计，避免应力集中导致的焊缝开裂，在长期高频颠簸的使用场景下能有效提升结构疲劳寿命。转向结构的传动比经过匹配，方向盘转动一圈对应前轮转角22度，既保证低速过弯时的转向灵活性，也避免高速行驶时转向过于灵敏导致的失控风险。悬挂连接位预留了减震器的安装耳座，可根据场地路面情况选配不同阻尼的减震元件，不需要额外打孔改造就能完成升级。
