地埋式铸铁燃气调压防护箱体结构

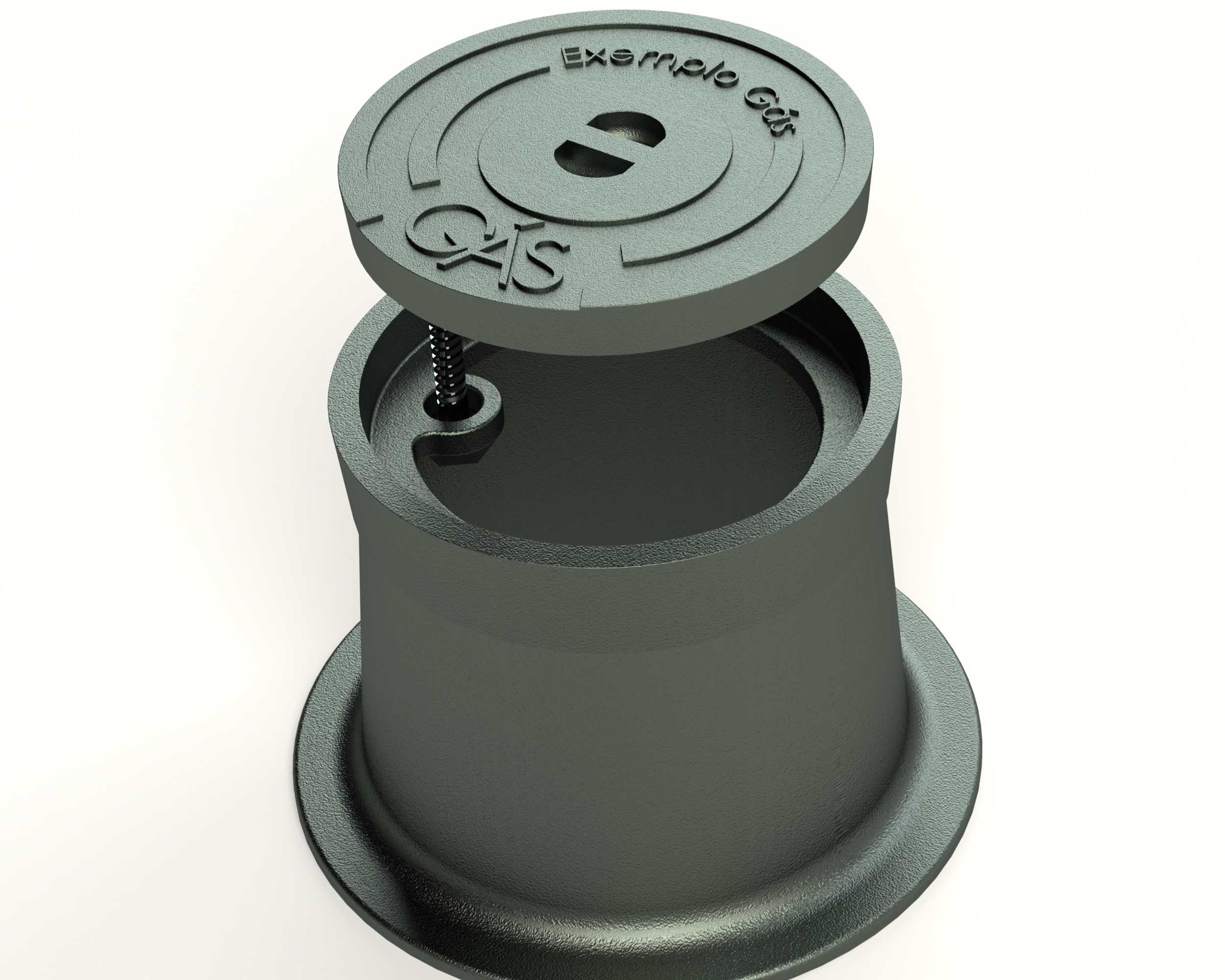

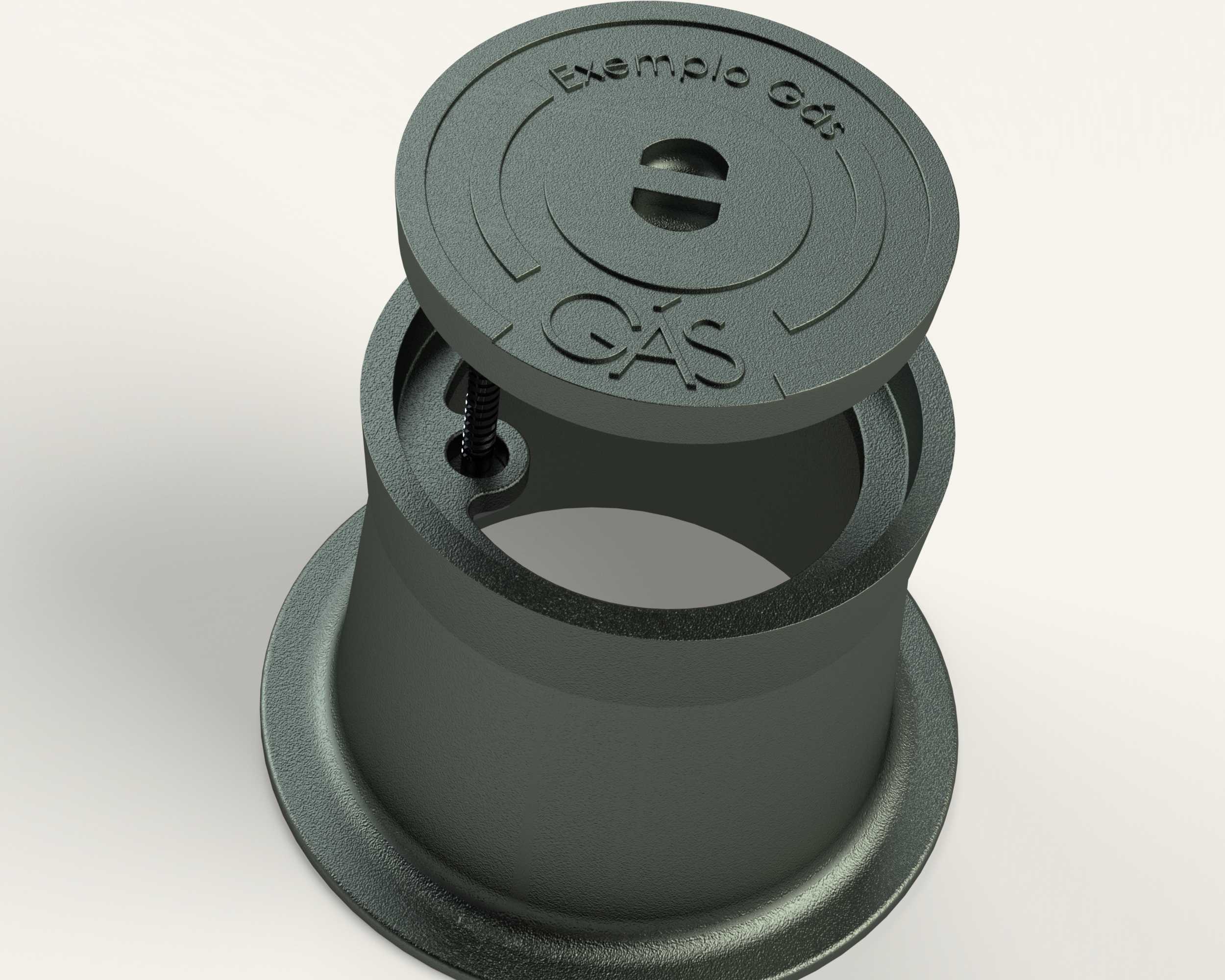

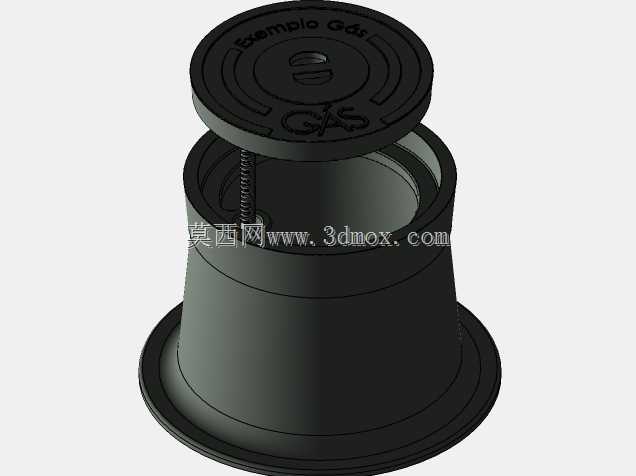

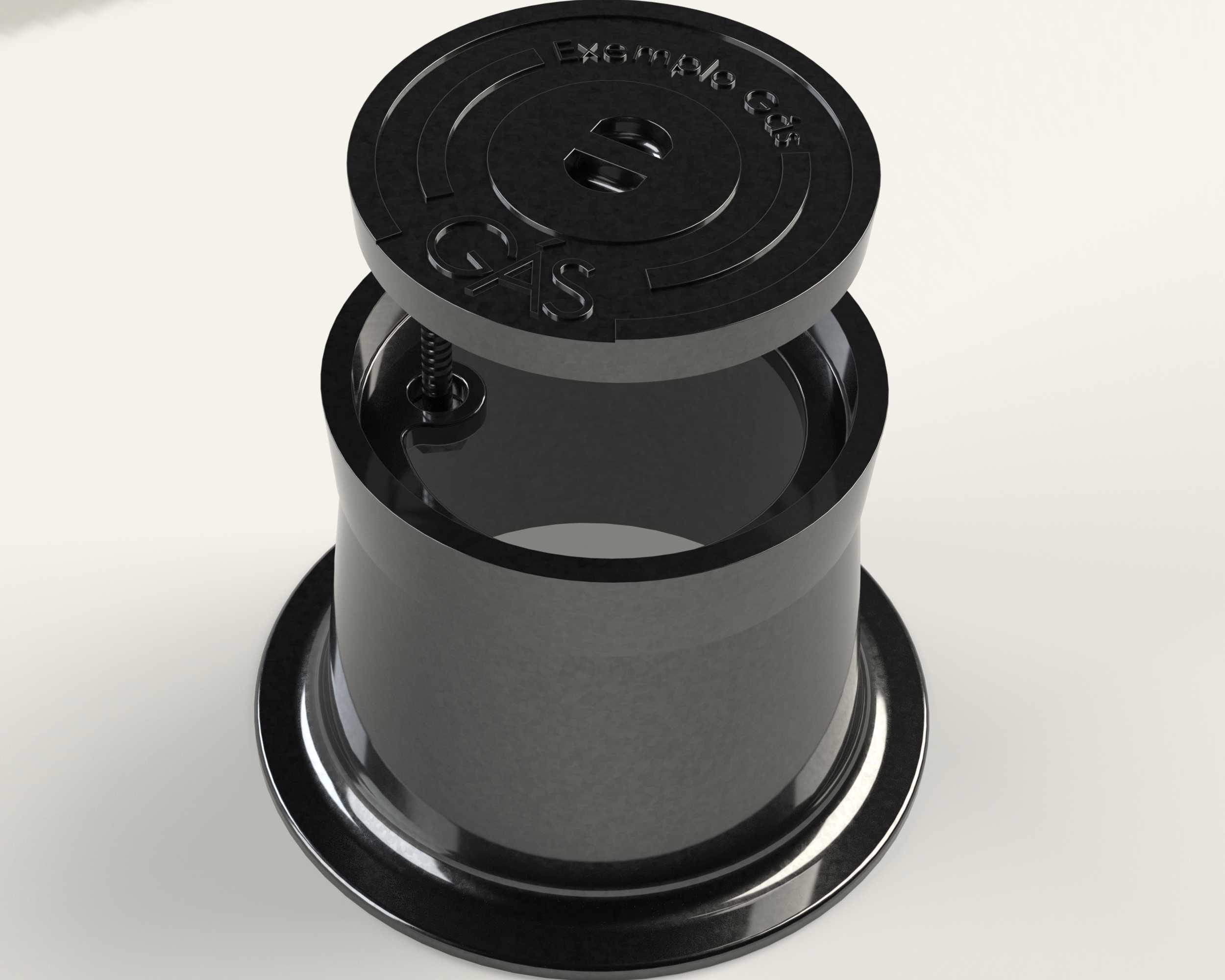

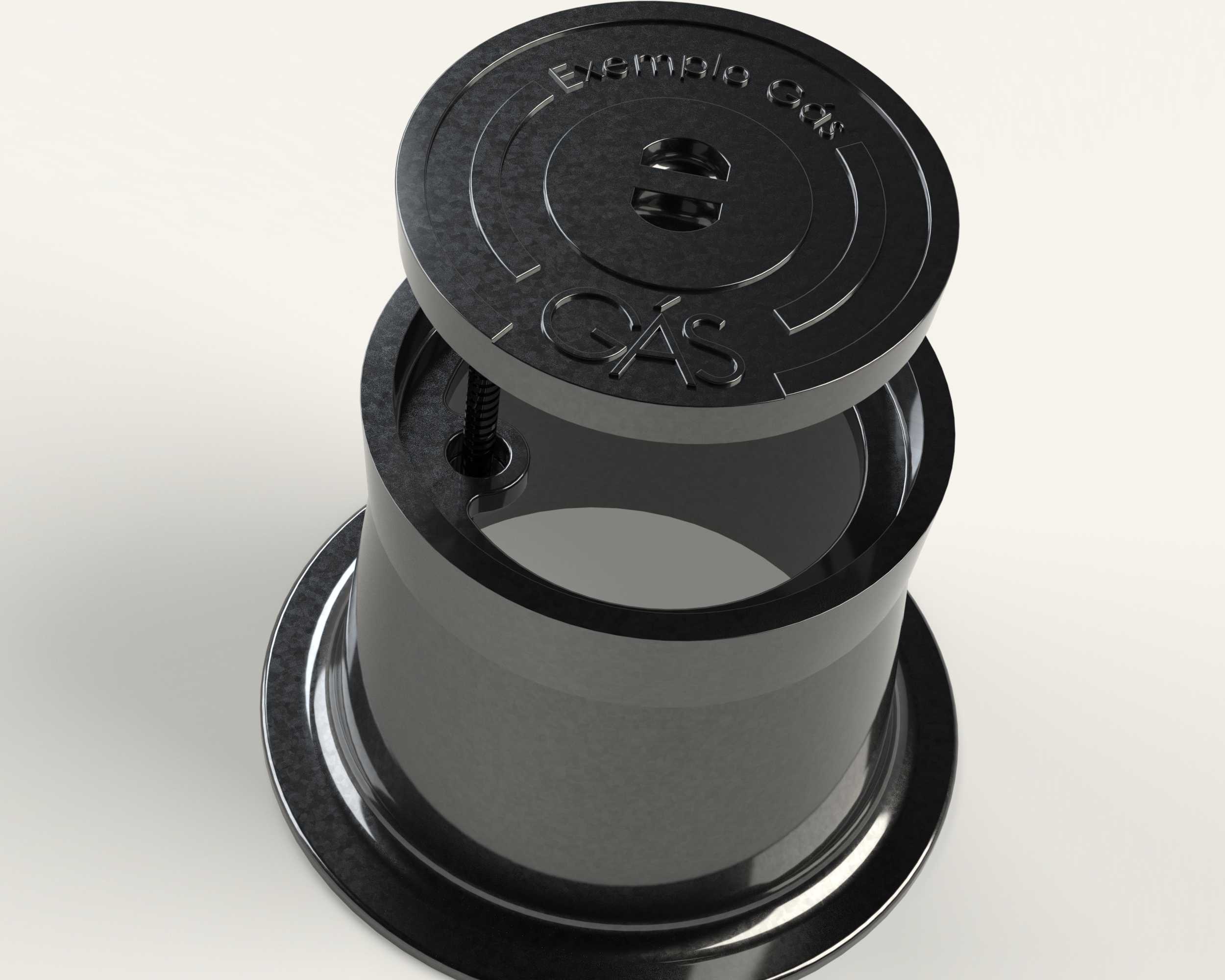

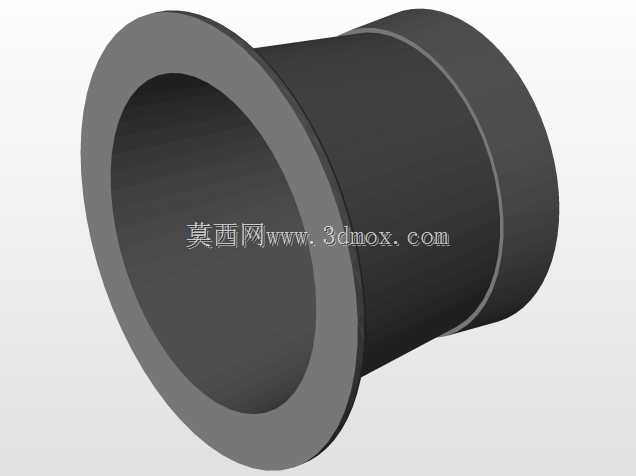

这类地埋式燃气防护箱体，主要应用在城镇老旧小区燃气管网改造、新建商住区户外燃气支管入户段的防护场景，区别于地面明装的燃气表箱，它整体嵌入地面铺装层内，仅顶部操作盖与地面齐平，不会占用步道通行空间，也能避免户外明装设施被碰撞、日晒老化的问题。从结构设计来看，整体采用上下嵌套的筒式结构，下部筒体为直筒带底法兰边的结构，安装时底法兰边坐落在预制的混凝土基座上，法兰边预留的安装孔可通过膨胀螺栓与基座固定，筒体侧壁预留的穿管孔，对应接入燃气进、出支管，筒体内腔预留足够空间容纳调压阀、接头等管路配件，不需要额外砌筑地下井室，能大幅缩减现场施工的土建工作量。顶部的端盖采用带防滑纹路的圆盘结构，盖面铸有燃气标识字样，端盖与筒体之间采用螺纹旋合加侧边锁孔的固定方式，非运维人员无法随意开启，锁孔位置做了沉台设计，避免积水、泥沙进入锁具造成锈蚀，端盖边缘做了加厚翻边，能承受步道行人、非机动车辆的碾压荷载，适配球墨铸铁材质的强度特性，长期受压不会出现开裂变形。设计过程中需要重点考虑地下使用的密封与防腐需求，筒体与端盖的配合面预留了密封胶条的安装槽，安装时嵌入耐老化橡胶圈，能阻挡地表径流、泥沙渗入筒体内，避免内部管路配件被水浸泡锈蚀；所有外露的铸造面都做了沥青漆喷涂处理，适配地下潮湿、土壤腐蚀的使用环境。安装边界方面，筒体的外径尺寸需要匹配常规人行道铺装的砖体模数，安装后顶部端盖与周边铺装面的高度差控制在2mm以内，不会出现绊倒行人的问题，筒体的有效深度要满足内置调压配件的安装高度要求，同时要控制整体高度，避免安装时破坏地下已铺设的其他管线层。这类箱体的结构设计充分结合了铸铁铸造的工艺特性，所有转角位置都做了铸造圆角，避免铸件出现应力集中、冷隔等缺陷，壁厚均匀控制在6-8mm之间，既保证结构强度，也能控制铸件整体重量，方便现场搬运安装。筒体内壁做了平整处理，没有多余的凸台结构，方便后期运维人员拆装内部的管路配件，端盖顶部的一字型凹槽既可以作为开启时的施力位，也能在铺装完成后与地面纹理更好融合，不会过于突兀。
