埋入式陶瓷红外辐射加热元件结构设计

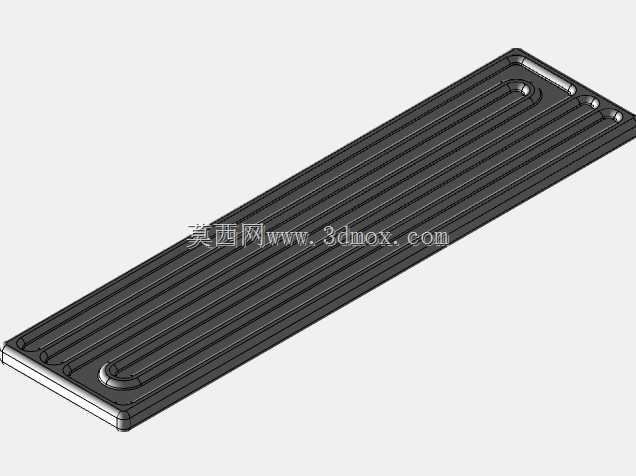

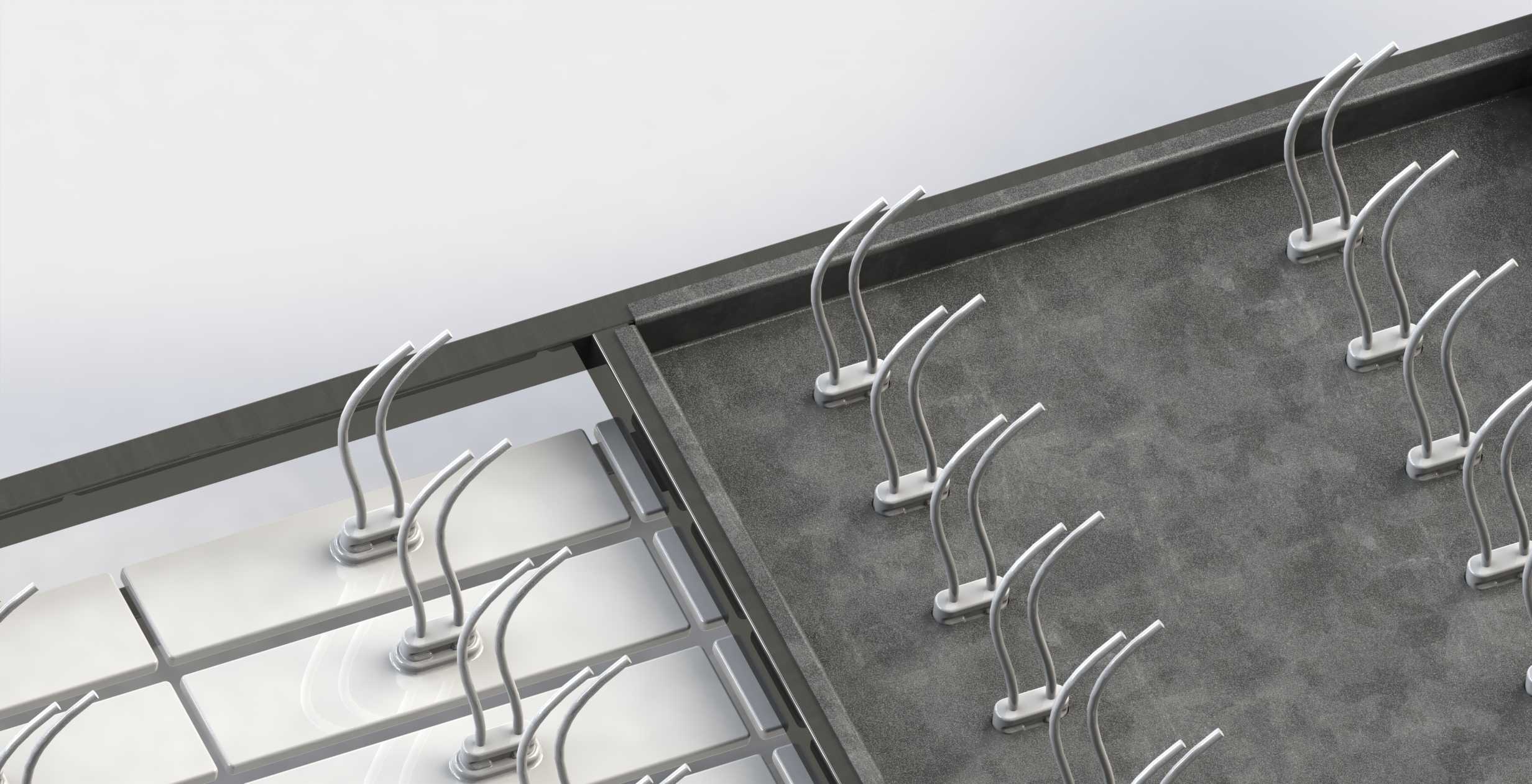

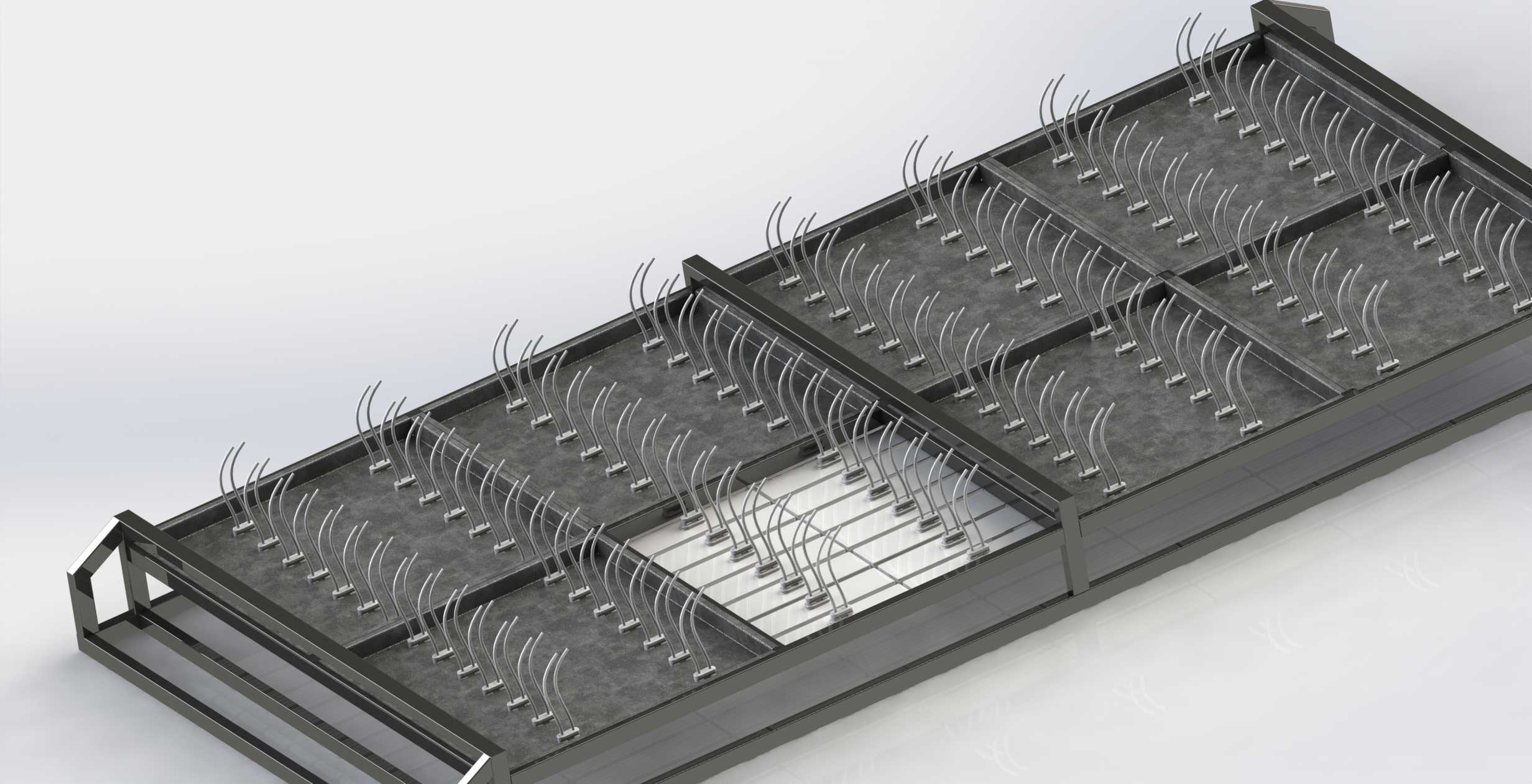

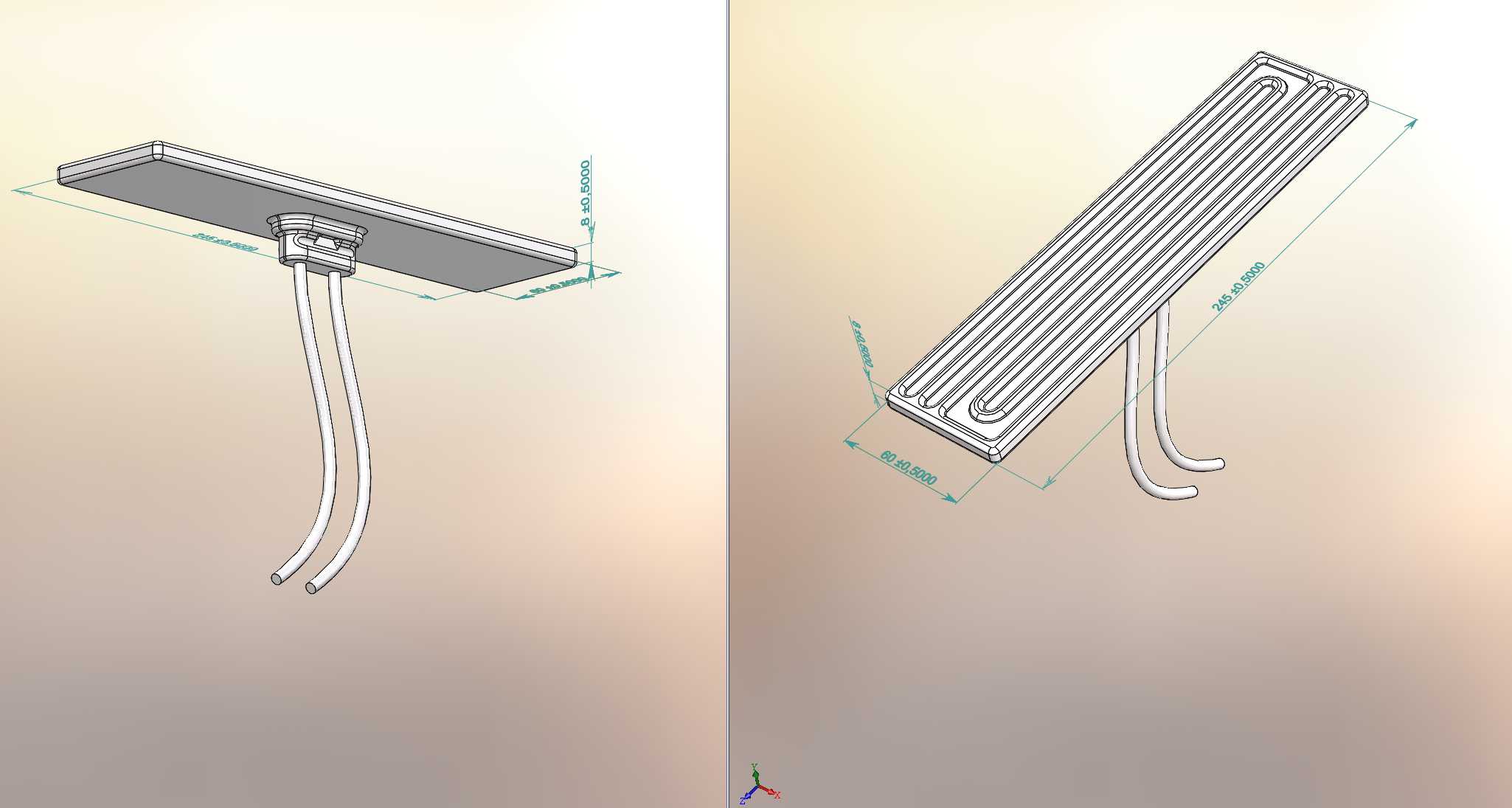

这类陶瓷红外加热元件，多应用在热成型、表面烘干、物料预热的工业场景里，比如吸塑机的加热工位、印刷品的红外烘干段、食品烘焙的辐射热源区，靠红外波段的热辐射直接作用于被加热物体表面，相比传统对流加热，热效率更高，升温响应速度更快，也不会因为气流扰动影响加热均匀性。从结构设计来看，主体采用平板式陶瓷基体，内部埋置迂回排布的电热丝，这种排布方式能让整个发热面的功率密度更均匀，避免局部过热导致陶瓷基体开裂，同时引出线从基体一侧的固定端引出，接线端做了密封绝缘处理，能适配多数工业设备的接线安装空间，不会因为布线干涉影响装配。设计时首先考虑的是安装边界，平板式的基体可以直接嵌入设备的安装预留槽，背部不需要额外加装复杂的固定支架，仅靠侧边的压片就能完成固定，安装面的平面度公差控制在合理范围，保证和安装槽贴合紧密，减少热量向背部非加热区的传导损耗。发热面的尺寸设计匹配常规工业加热工位的幅宽，迂回的电热丝走线间距经过测算，既保证整个发热面的温差控制在较小范围，也避免丝距过小导致局部功率密度超标，缩短元件使用寿命。引出线的长度预留了足够的接线余量，出线位置做了应力释放结构，避免设备运行时的振动拉扯引线，导致内部电热丝断裂。陶瓷基体本身的材质选择了高辐射率的陶瓷配方，能把电热丝产生的热量尽可能以红外辐射的形式向外传递，同时陶瓷材质本身耐高温、绝缘性能好，在长期高温工作环境下不会出现氧化、绝缘失效的问题，相比金属外壳的加热元件，不需要额外做接地防护，简化了设备的电气设计。在实际选型适配时，需要注意安装位置和被加热物体的距离，距离过近容易导致局部热量集中烤坏工件，距离过远则会降低辐射加热的效率，这个结构的加热元件最佳辐射距离在100-200mm区间，适配多数工业加热工序的安装空间要求。另外平板式的结构也方便多块拼接使用，当需要更大幅面的加热面时，可以多块元件并排安装，相邻元件的发热间隙控制在极小范围，保证拼接后整个加热面的温度均匀性，不会出现明显的加热暗区。
