LMR02型24V电动线性执行器结构设计

这款24V供电的线性执行器，在轻载工业直线传动场景里适配性极强，从自动化产线的工位挡停、工装夹具的夹紧动作，到小型专用设备的姿态调整、户外光伏板的角度微调，都能见到同结构产品的应用。不同于液压或气动驱动的直线执行元件，这款电动款不需要配套复杂的动力源管路，仅需接入对应规格的直流供电即可完成伸缩动作，布线与部署的灵活度更高，在空间紧凑、无法布置气源或液压站的设备场景里优势明显。

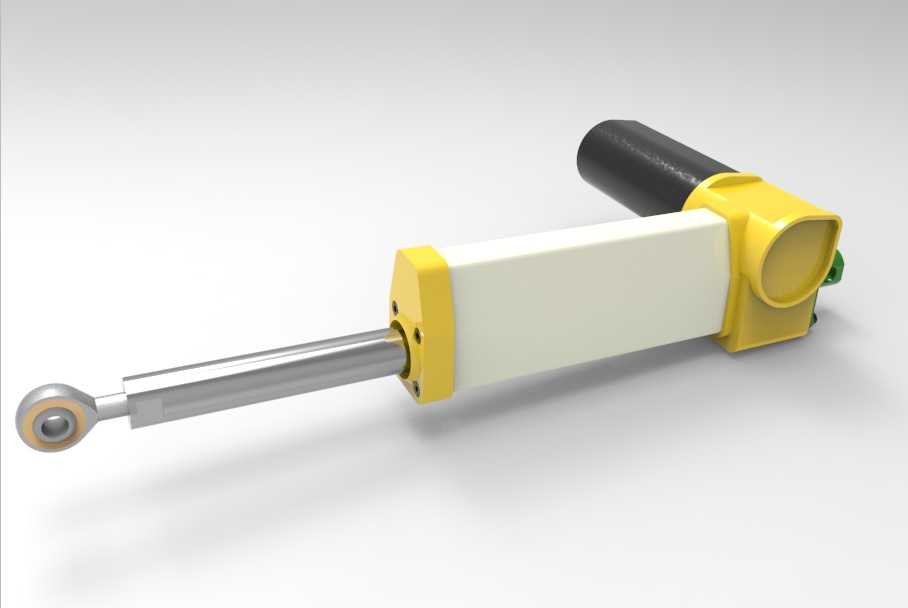

从结构设计逻辑来看，这款执行器采用驱动电机侧置布局，将直流减速电机布置在筒体侧上方，通过内部锥齿轮组将电机的旋转动力换向，传递给筒体内的丝杠副，把旋转运动转化为推杆的直线伸缩动作，这种布局相比电机同轴后置的结构，能有效缩短执行器的整体轴向长度，适配安装轴向空间受限的工况。推杆末端采用杆端关节轴承连接，这种连接设计可以补偿安装过程中存在的小角度偏斜误差，避免推杆在伸缩过程中因安装同轴度不足出现卡滞、偏磨的问题，降低对安装基座的加工精度要求。

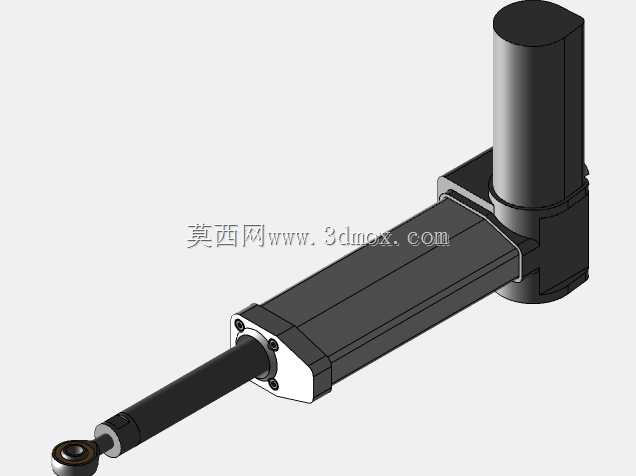

筒体部分采用方形截面的外壳设计，相比圆形筒身，方形外壳在安装时更容易定位防转，不需要额外设计防转结构就能限制筒体自身的周向转动，安装固定时仅需通过端部的法兰孔位锁紧即可。驱动端的外壳采用工程塑料包覆，既可以对内部的齿轮、接线端子起到防护作用，也能减轻执行器的整体自重，在移动设备、轻量化工装场景里能降低负载端的额外重量负担。

从安装边界来看，这款执行器的安装尺寸需要重点关注几个核心参数：缩回状态下的两端安装孔中心距决定了最小安装空间需求，伸出行程决定了直线驱动的位移范围，侧置电机部分的径向突出尺寸需要在安装空间校核时预留足够间隙，避免与周边结构件产生干涉。推杆伸出部分的金属杆体采用表面硬化处理，具备一定的耐磨与防锈能力，日常工况下不需要额外做防护处理，关节轴承处预留了润滑注油空间，长期使用时可以定期补充润滑脂降低铰接处的磨损。

在实际选型适配时，这款执行器适合推拉力需求在数百牛级别的轻载往复运动场景，内部集成的限位结构可以在推杆伸缩到极限位置时自动切断动力，避免电机堵转烧毁，不需要外部额外设置行程开关，简化了配套控制回路的设计。整体结构没有复杂的异形零件，大部分零部件都采用常规的机加工与注塑工艺成型，生产装配的工艺性较好，后期维护时也可以快速拆解更换易损件。
