集成三通接口的小型流体输送泵结构

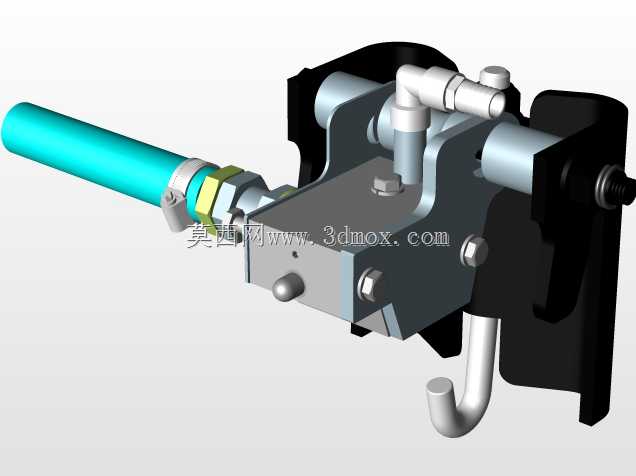

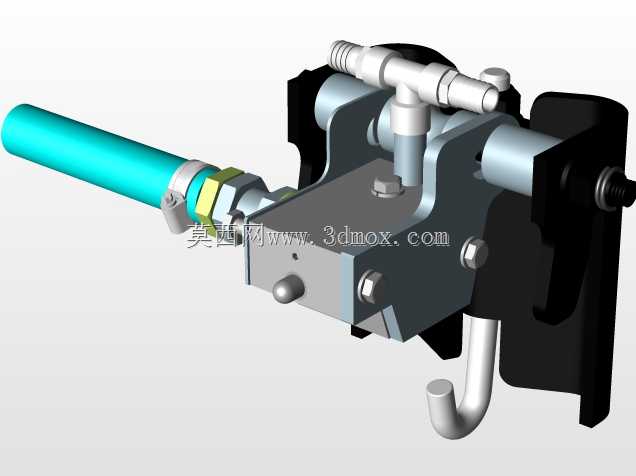

这款带三通的简易泵结构，核心采用双叶片机械活塞作为动力输出单元，在小流量流体输送场景中适配性极强，常见于小型实验台流体循环、移动式小型加注设备、紧凑型液压辅助回路这类对安装空间有严格限制的工况。从结构布局来看，三通接口直接集成在泵体出口侧，省去了外接三通接头的装配环节，既减少了管路连接的泄漏点，也压缩了整个泵组的轴向安装尺寸，安装时仅需固定底部的支架安装位，预留出管路对接的操作空间即可完成部署，不需要额外设计转接安装板。

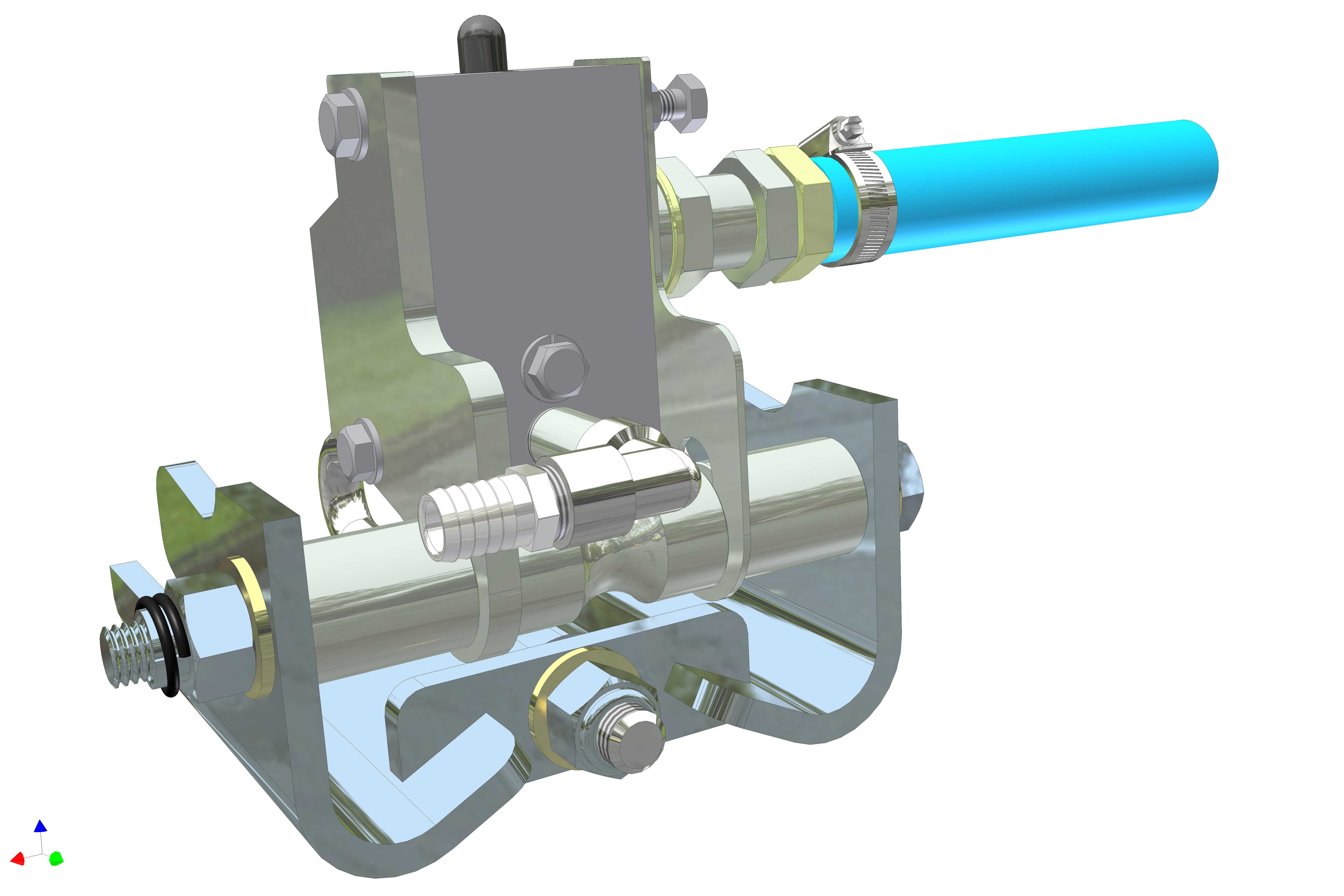

设计阶段优先考虑了现场装配的便捷性，泵体主体采用框架式钣金支架承载核心活塞组件，所有紧固件均采用标准外六角或内六角规格，现场维护时不需要专用特殊工具即可完成拆解检修。侧置的蓝色管路为流体输出通道，通过卡套式接头与三通接口连接，密封面采用锥面配合加密封圈的双重密封结构，可耐受常规低压流体输送的压力波动，不会因为短时压力冲击出现渗漏问题。活塞组件的运动轨迹通过支架上的导向槽做限位，避免运行过程中出现偏磨，延长密封件的使用寿命。

从安装边界来看，整个泵组的重心集中在底部支架区域，卧式安装时稳定性较好，不需要额外做配重处理，进出管路的接口方向均做了避让设计，连接管路时不会与安装支架、固定螺栓产生干涉。三通接口的其中一个通路可直接接压力表或者溢流阀，不需要在管路上额外开孔取压，对于需要实时监测出口压力的工况，能大幅简化管路设计。活塞驱动端的连接位采用标准轴径设计，可适配不同规格的小型驱动电机或者手动驱动摇杆，既可以做电动连续输送，也能作为手动应急泵使用，适配场景灵活。

结构细节上，所有运动部件的外侧都做了圆角处理，没有尖锐突出的棱边，现场安装调试时不会划伤操作人员。管路接头的锁紧位置预留了足够的扳手操作空间，不需要特殊的窄幅扳手即可完成接头锁紧。底部支架的安装孔采用长圆孔设计，安装时可在小范围内调整固定位置，降低安装底座的加工精度要求，适合小型设备的快速改装、实验装置的快速搭建场景。
