仿航空涡轮造型PBT材质小型桌面风扇

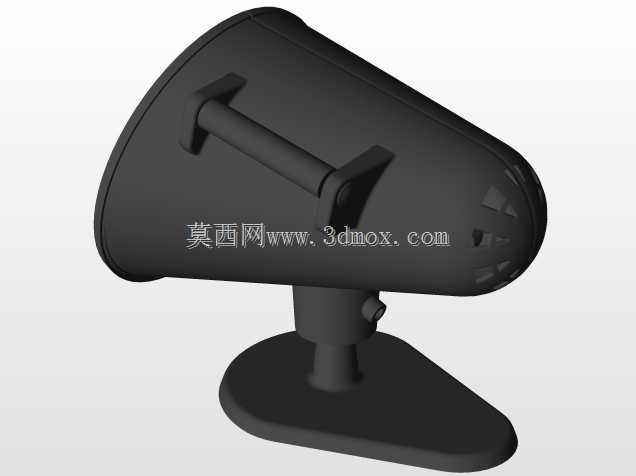

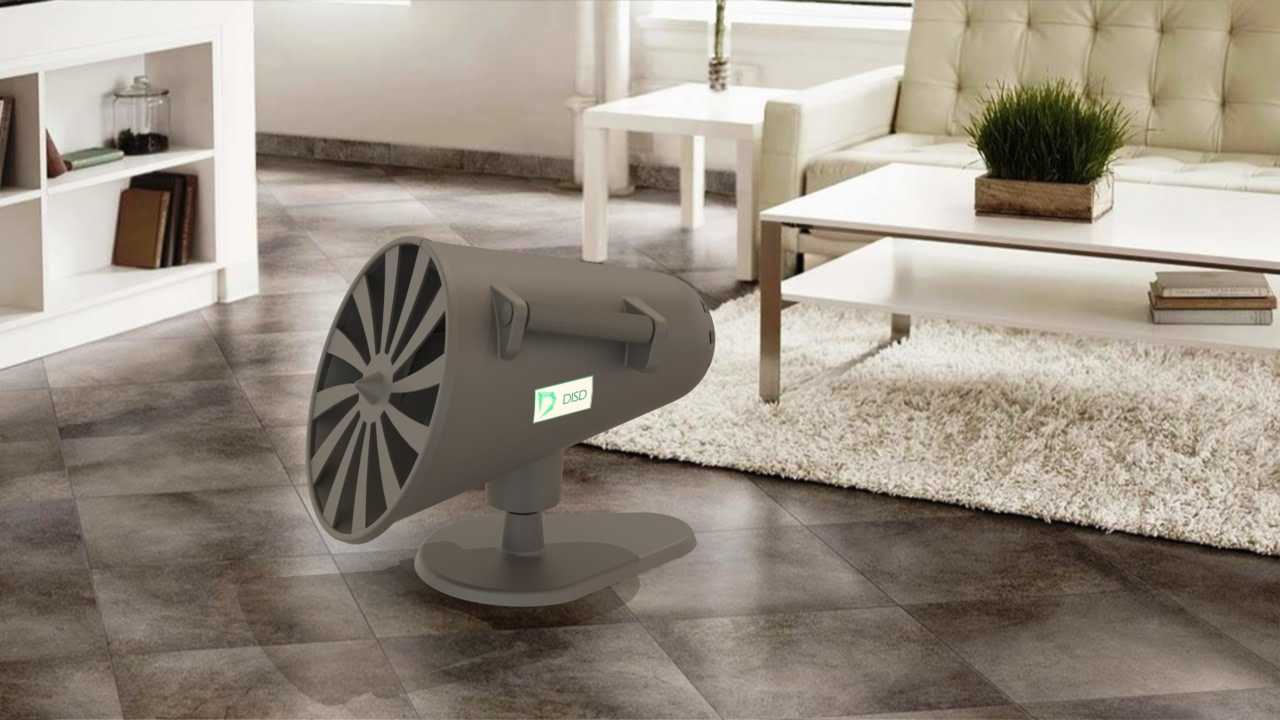

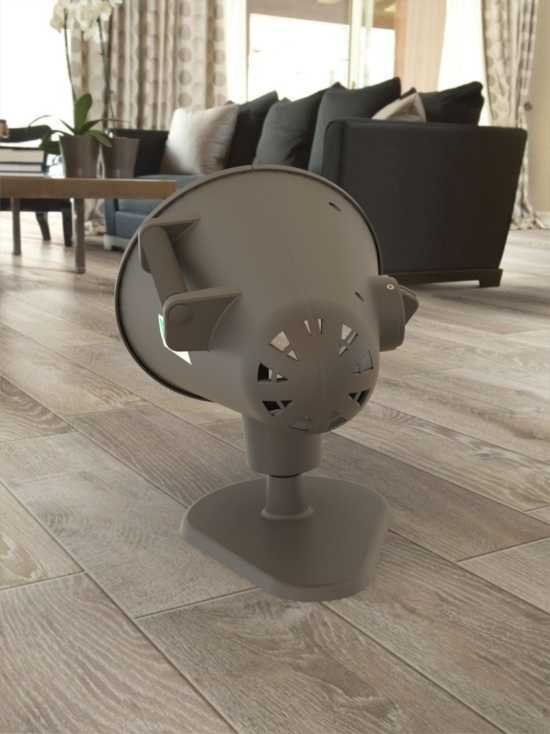

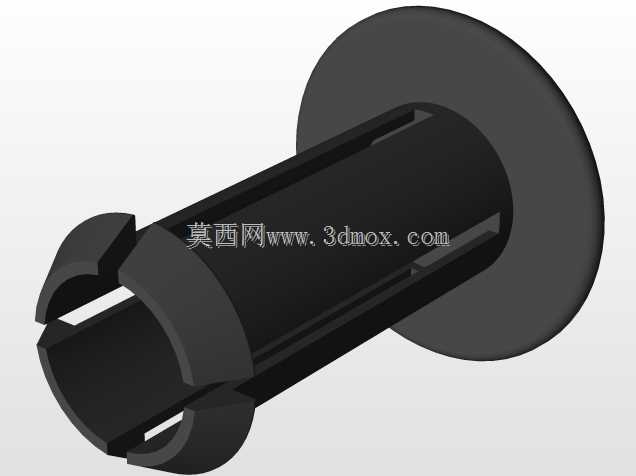

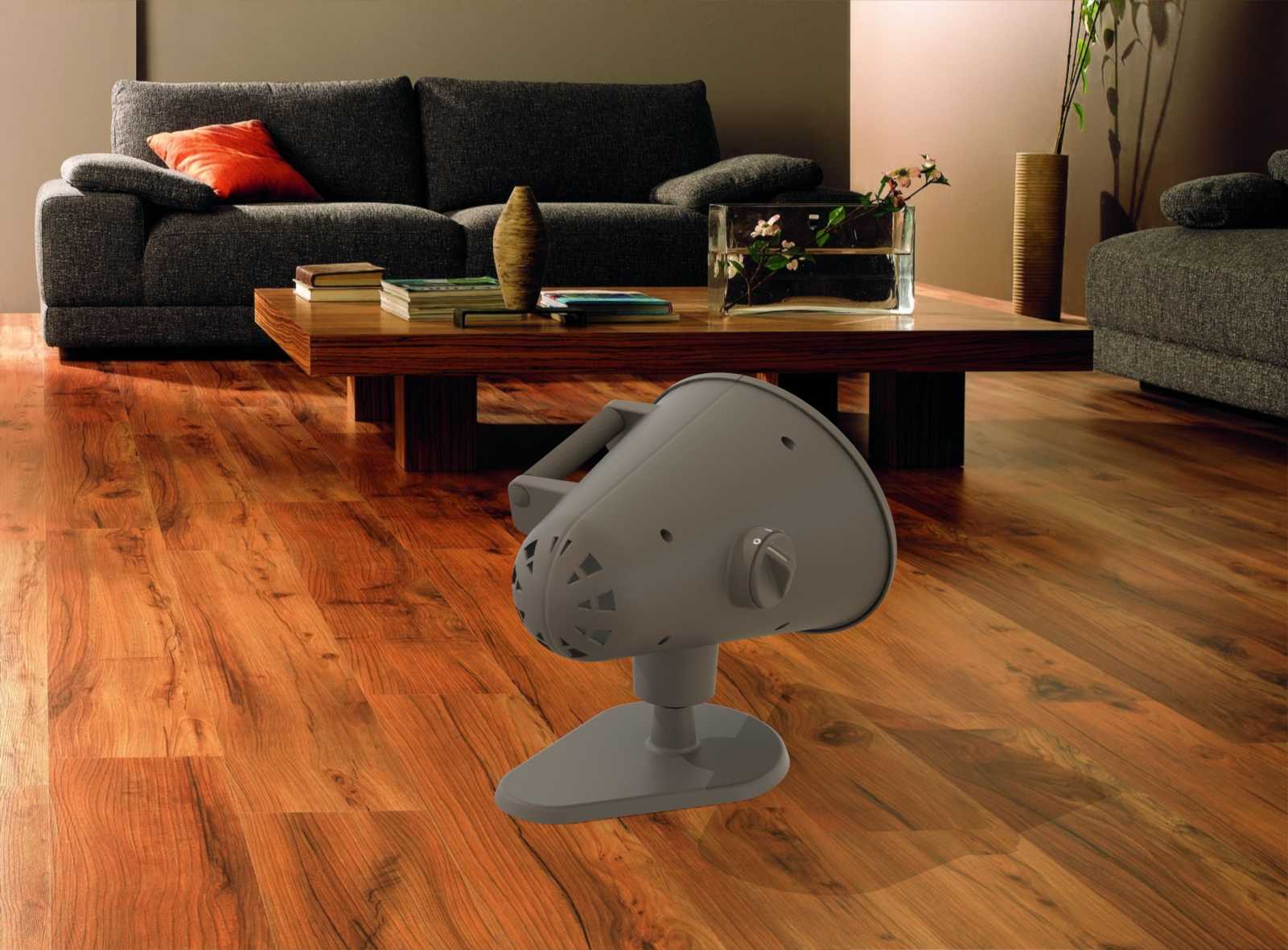

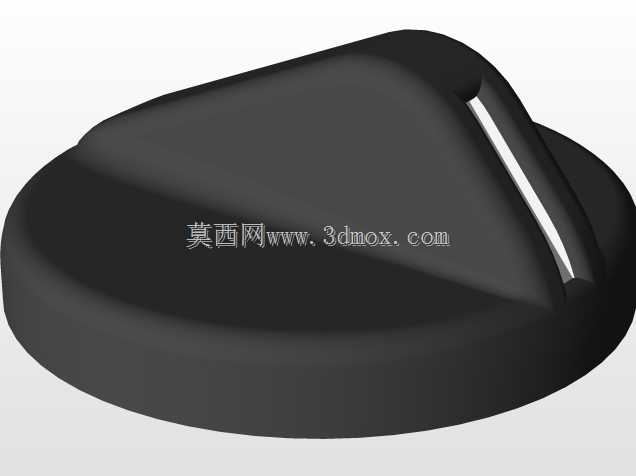

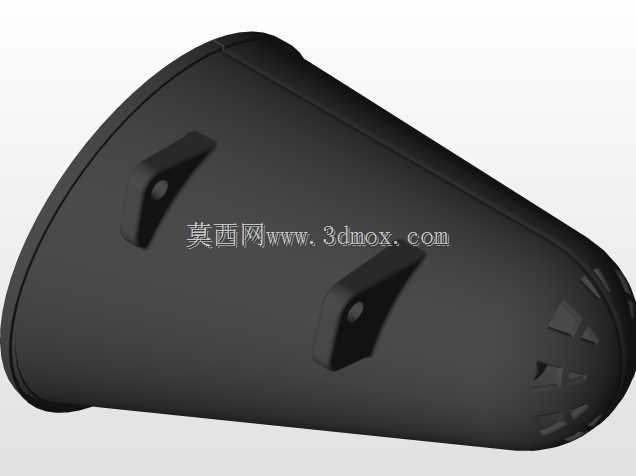

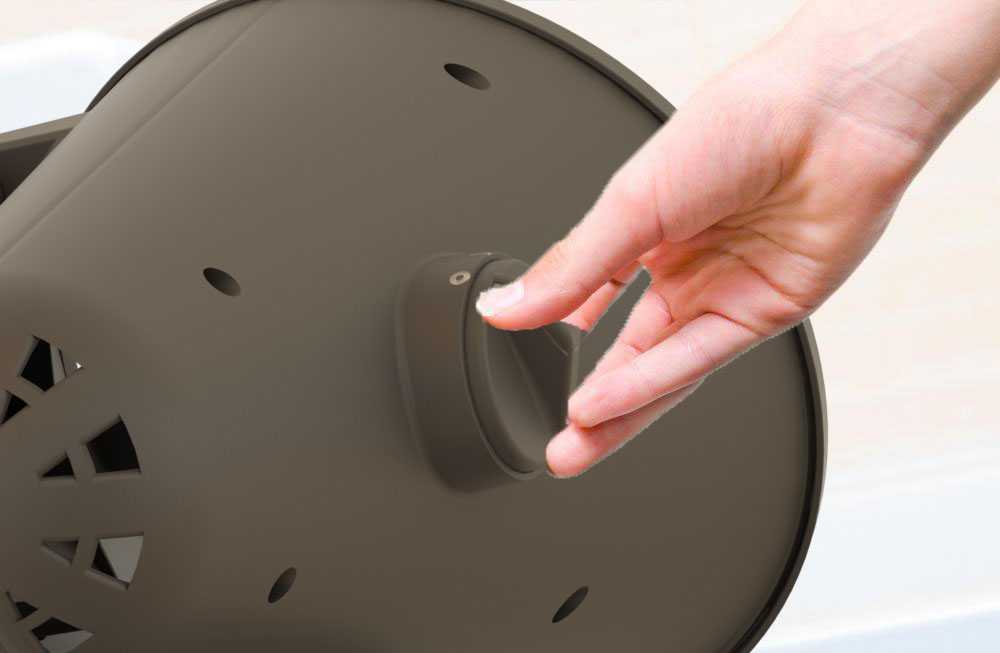

这款小型送风设备的设计灵感来源于航空涡轮发动机的气动结构，整体采用PBT工程塑料作为主体成型材料，适配桌面、小型工位等近距离送风场景，可满足个人局部空间的空气流通与降温需求。从结构设计逻辑来看，整机分为底座支撑段、俯仰调节连接段、风筒主体三个核心部分，底座采用大面接触的平底结构，放置时可覆盖直径120mm左右的支撑范围，边缘做了圆角过渡处理，避免剐蹭桌面，自身重量集中在底座下部，可保证整机在最大俯仰角度下不会出现倾翻问题。俯仰调节结构集成在连接段位置，采用阻尼转轴配合定位齿的结构，可实现上下35度范围内的角度锁定，用户可根据自身坐姿高度调整送风方向，无需挪动整机位置。风筒主体的外壳做了密集的斜向进风孔设计，孔位排布完全参照涡轮发动机的进气道导流逻辑，进风侧的孔洞沿风筒圆周呈螺旋状分布，可在气流进入时提前形成预旋，降低风轮转动时的紊流噪音，同时孔洞的开孔率控制在38%左右，兼顾进风效率与外壳结构强度，避免长期使用后外壳出现形变。风筒侧面集成了档位调节旋钮，采用嵌入式的旋钮结构，旋钮边缘做了防滑齿纹，操作时无需大幅度抬手即可完成档位切换，旋钮内部集成了三档调速的触点结构，可对应不同的送风距离需求，最低档位送风距离可达1.5米，最高档位送风距离可覆盖3米范围，完全满足单人桌面的使用需求。整机的安装边界十分灵活，无需额外的固定结构，直接放置在平整台面即可使用，整体占用空间的长宽尺寸控制在180mm*160mm以内，高度在220mm左右，不会过多占用桌面的办公空间，适配办公桌、床头柜、小型置物架等多种放置场景。在材料选型上，外壳选用的PBT材料具备较好的耐热性与抗冲击性，长期在电机发热的工作环境下不会出现外壳软化、变色问题，同时材料本身的自润滑特性可降低转动结构的磨损，提升整机的使用寿命。风轮部分采用与外壳同材质的一体注塑成型结构，叶片做了等距的动平衡校准，转动时的偏心量控制在0.1mm以内，可大幅降低运行时的震动与异响。从建模的细节处理来看，所有的外壳拼接处都做了0.2mm的止口设计，装配后可实现无缝拼接，避免出现缝隙漏风的问题，连接段的走线槽做了隐藏式设计，电源线从底座尾部引出，不会影响整机的外观整洁度。
