壁挂式多层LPD歧管安装承载支架结构

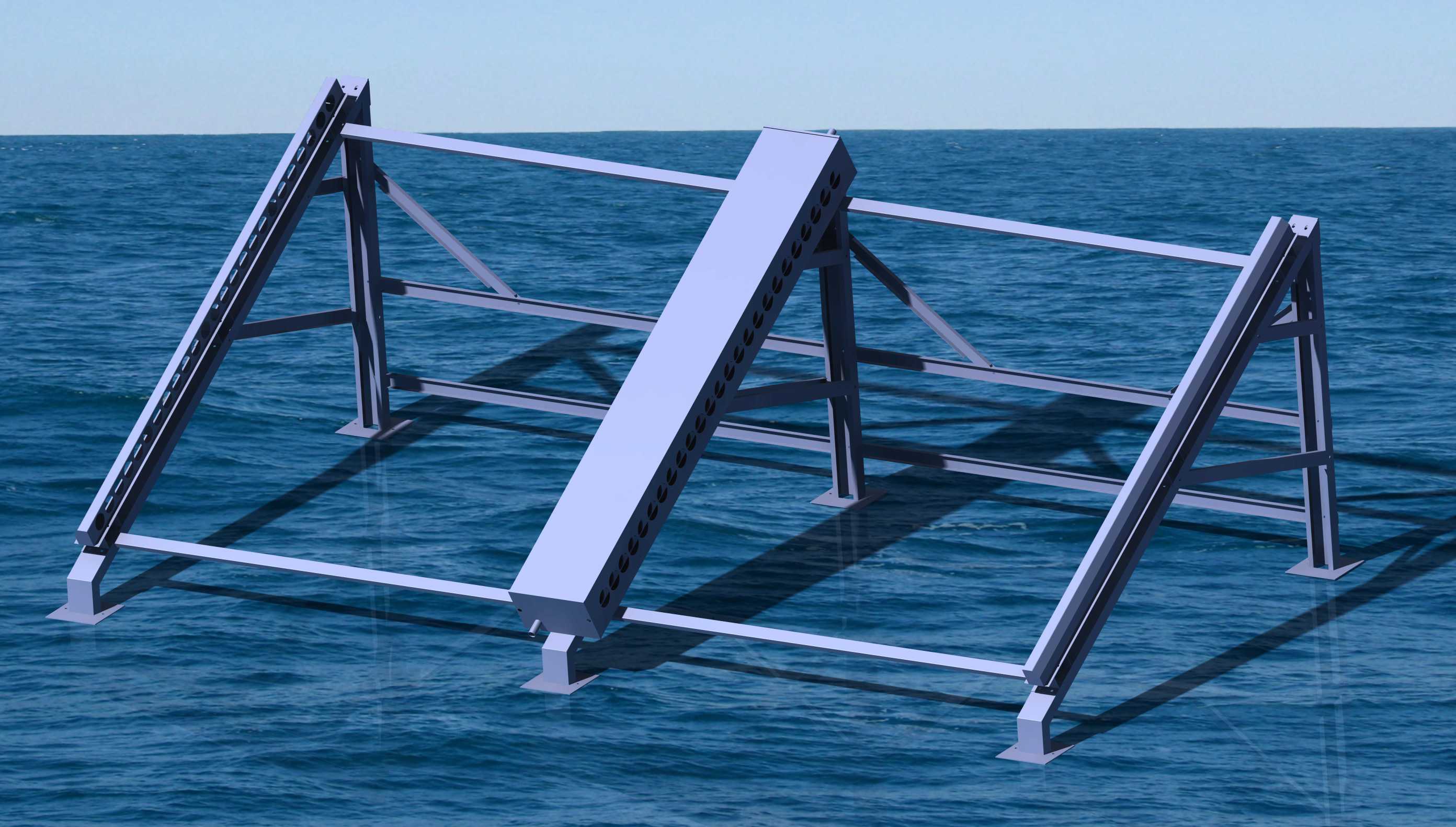

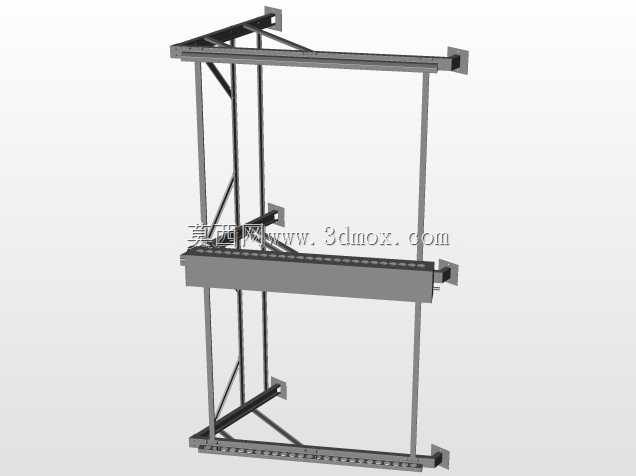

这套壁挂式多层承载支架，主要面向车间工艺管路、实验室气路、小型流体输送系统的LPD歧管安装场景使用，核心作用是为多支路歧管提供稳定的安装基准，同时规整排布管路走向，避免零散布管带来的磕碰、干涉、后期维护不便等问题。从实际工程落地的角度看，这类支架的设计首先要匹配安装墙面的承重条件，所有与墙面连接的固定座都采用带加强筋的折边结构，固定点位分布在框架上下两端及中部横梁位置，分散整体载荷，避免长期承重后墙面固定件松动脱落。框架主体采用矩形截面型材搭建，竖向型材作为主要承力构件，横向型材根据歧管的安装高度分层布置，每层横向型材上都预留了连续的安装槽位，可根据歧管的实际固定孔位灵活调整安装位置，不需要在现场二次钻孔加工，适配不同批次歧管的安装尺寸偏差。斜向支撑构件布置在框架的边角位置，抵消管路安装、后期运维操作时产生的侧向力矩，避免框架受侧向力后出现变形、整体歪斜的问题。设计过程中首先明确了50路ETC管的排布需求，每层横梁的有效安装长度按照单路歧管的安装间距预留足够余量，相邻两层横梁的垂直间距既要满足歧管本体的安装高度要求，也要预留出管路接头连接、手动阀门操作的手部操作空间，避免层间距过小导致安装时工具无法伸入、后期阀门操作困难。安装边界方面，框架整体贴墙安装，后侧与墙面预留的间隙不超过20mm，既避免框架与墙面硬接触导致的安装面不平整问题，也不会过多占用墙面外侧的操作空间；框架最外侧的突出尺寸控制在合理范围内，避免人员通行时发生磕碰，同时保证管路接头外接软管后不会过度下垂影响通行。每层横梁的平面度公差控制在每米1mm以内，保证歧管安装后处于水平状态，避免流体输送过程中因歧管倾斜导致的支路流量不均、局部积液问题。框架的所有型材连接位置都采用满焊处理，焊后做打磨整平，避免尖锐焊渣划伤安装人员、划破管路外层保护套；整体做防锈处理，适配车间、实验室等不同场景的环境要求，避免长期使用后锈蚀脱落污染管路或周边环境。在实际选型使用时，可根据现场的歧管数量、单路管路的介质重量调整型材的截面规格，若输送的是有一定重量的液体介质，可适当增加竖向型材的壁厚，同时在中部增加横向支撑横梁，进一步提升整体框架的承重能力；若用于气路等轻载场景，也可适当优化型材规格，在保证结构强度的前提下控制整体制造成本。
