运河式水轮动力转换装置结构设计

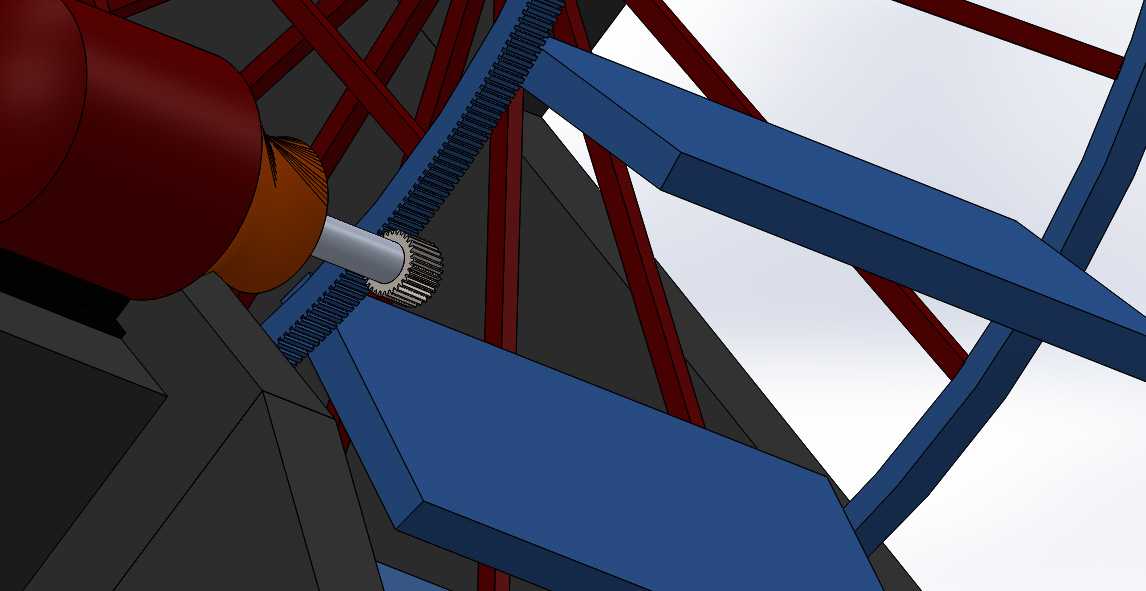

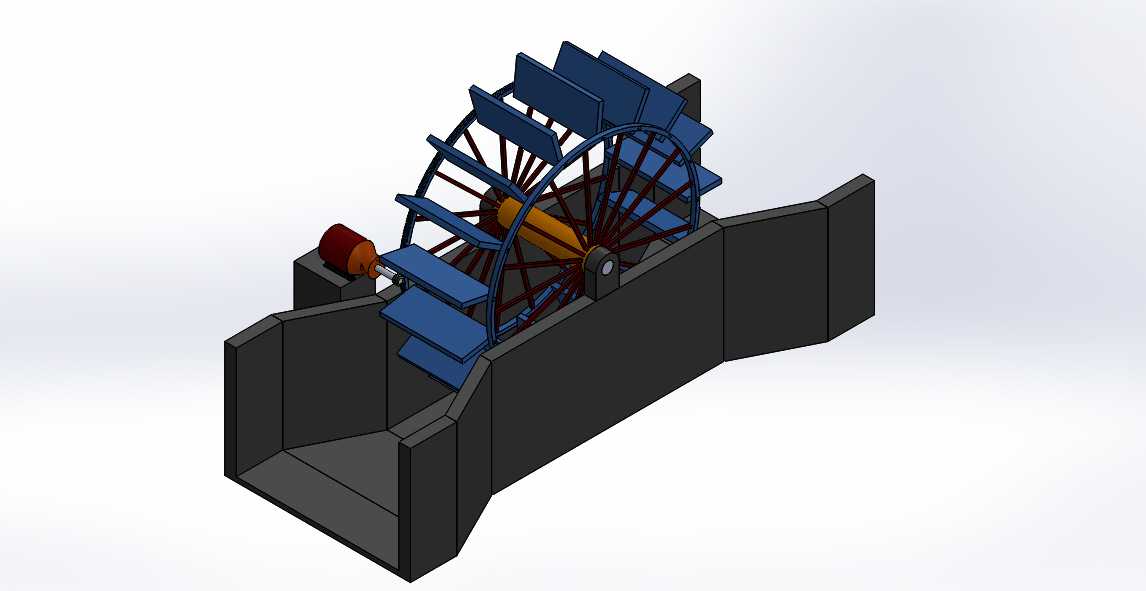

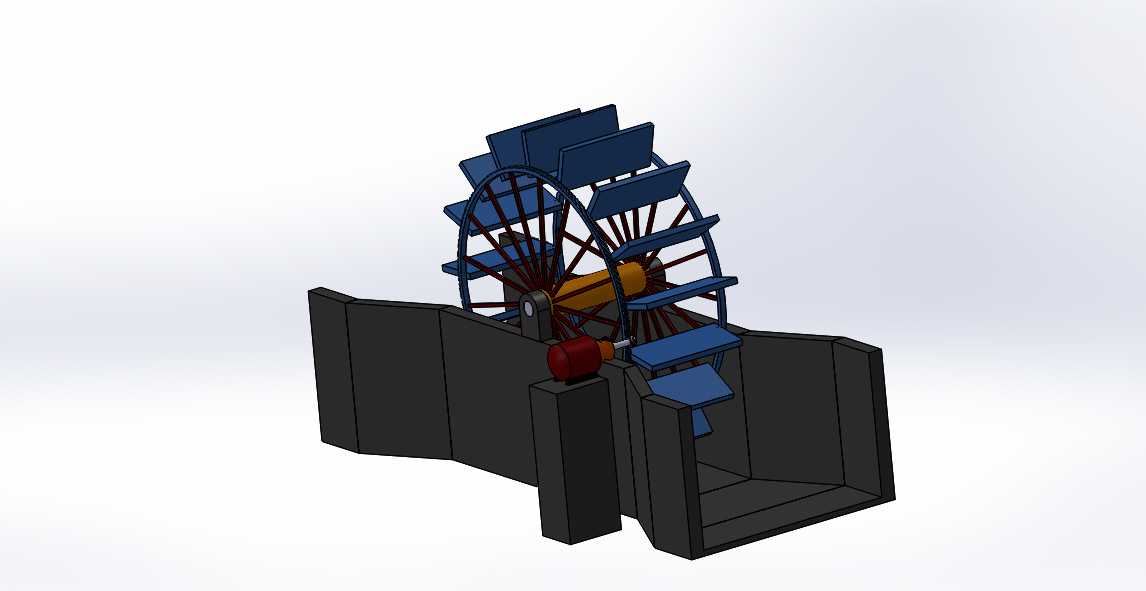

这套结构针对有稳定水位差的运河输水场景设计，核心作用是将水流的动能通过水轮叶片收集后，经齿轮啮合机构转换为可输出的旋转机械能，可直接对接小型发电模组、农用提水装置或是低转速输送设备的动力输入端，适配乡村灌渠、城市景观运河、小型梯级输水通道这类水头落差不大但水流持续性强的应用场景，不需要修建高坝挡水结构，对原有河道的行洪、通航功能影响极小。从结构设计逻辑来看，整体采用外露式桁架支撑框架，蓝色的型钢支撑臂沿水轮径向均匀分布，既保证了大直径轮体的结构刚度，又能减少水流过流时的阻力，支撑臂的截面做了切角优化，避免长期被水流裹挟的杂物缠绕卡滞。传动部分采用小齿轮与固定在轮体内侧的大齿圈直接啮合的布局，将水轮的低转速大扭矩输入直接转换为输出轴端较高转速的动力输出，省去了中间多级减速的传动损耗，齿轮啮合位置设置在轮体侧上方，高于日常运行水位，能减少水中泥沙对齿面的磨蚀，延长传动件的维护周期。输出端的轴承座直接固定在桁架的侧部支撑梁上，安装时需要保证输出轴的轴线与水轮的回转轴线平行，啮合齿面的侧隙控制在0.15-0.25mm区间，既避免卡滞又能减少传动冲击。安装边界上，整套装置的宽度适配3-5米宽度的标准支渠断面，水轮的浸没深度控制在叶片高度的三分之一处，不需要对原有渠壁做大规模的混凝土浇筑改造，仅需在两侧渠坡预埋固定螺栓将桁架底座锁紧即可，日常维护时只需要定期清理齿面附着的水草杂物、检查轴承润滑状态，不需要整体拆解结构。叶片采用大倾角直板结构，迎水面的受力面积经过反复校核，在流速0.8-1.5m/s的常规运河水流条件下就能获得足够的启动力矩，不会因为枯水期流量减小出现停转问题，同时叶片的边缘做了圆弧过渡，不会对河道内的水生生物造成机械伤害，兼顾生态友好性。整套结构的受力路径清晰，水流冲击叶片产生的扭矩通过轮体辐条传递到内侧齿圈，再经啮合齿轮传递到输出轴，支撑桁架承担全部的径向与轴向载荷，所有受力节点都做了加强筋处理，能抵御汛期水流夹杂漂浮物的瞬时冲击，长期运行的结构稳定性有充足保障。
