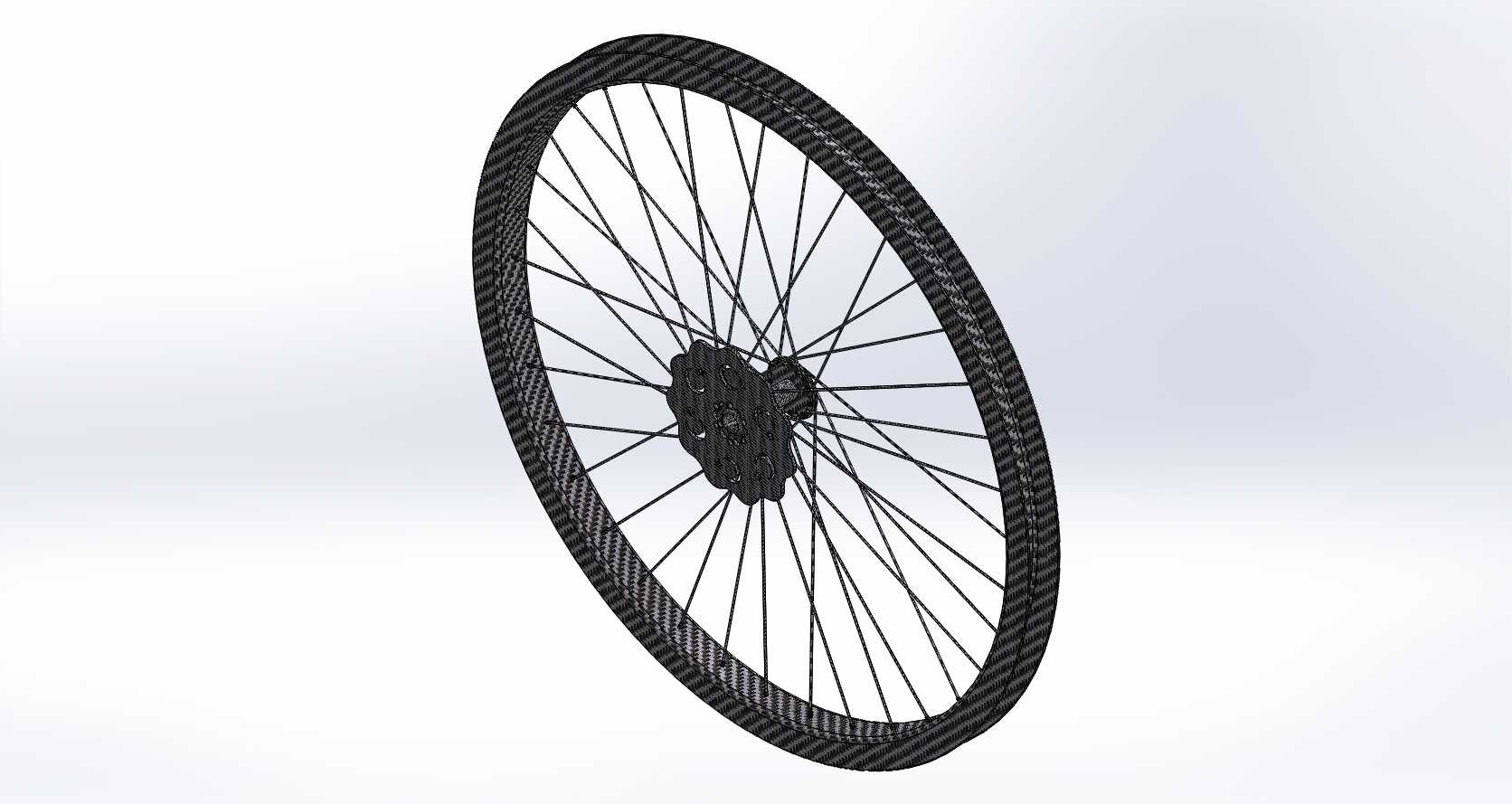

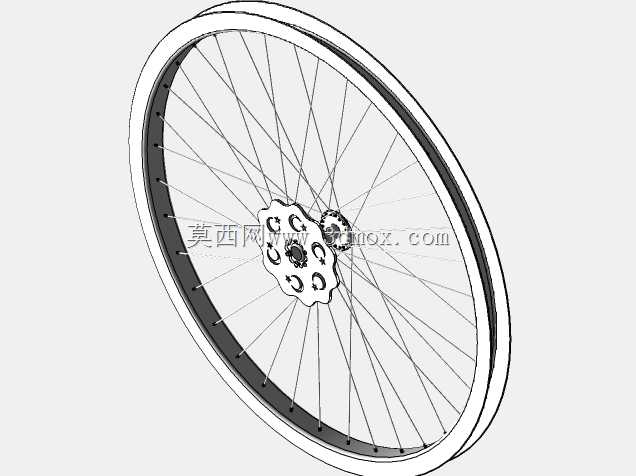

碳纤维山地自行车辐条轮组结构设计

这款轮组的设计首先围绕山地骑行的复杂工况展开，针对非铺装路面的冲击载荷、长距离越野的轻量化需求做了针对性的结构优化。轮圈采用碳纤维层压结构，相比传统铝合金轮圈，在保持同等侧向刚性的前提下，轮圈自身重量降低约35%，同时碳纤维材料的阻尼特性可以更好地吸收路面细碎振动，减少传递到车架与骑行者的冲击。轮圈的截面采用宽边真空胎兼容设计，胎圈座的尺寸公差控制在0.2mm以内，既可以适配常规有内胎的山地外胎，也可以安装真空胎降低爆胎风险，轮圈侧壁做了加厚处理，应对越野过程中侧向剐蹭岩石、树根的工况，避免轮圈变形失圆。辐条采用等径高强度钢丝，交叉编法排布，从花鼓法兰盘到轮圈的辐条角度经过反复校核，驱动侧与非驱动侧的辐条张力差控制在15%以内，保证踩踏动力传递的直接性，同时在轮组受到垂直冲击时，辐条可以通过微小的弹性形变分散载荷，避免局部应力集中导致的辐条断裂。花鼓部分采用对称法兰设计，内置的轴承安装位预留了标准轴承的压装公差，轴心采用标准快拆与桶轴兼容的接口尺寸，可以适配市面上绝大多数山地车前叉与后车架的安装开档，碟刹安装座采用国际标准六孔结构，安装孔位的位置度公差控制在0.1mm以内，保证刹车碟片安装后不会出现偏摆，避免刹车蹭碟的问题。在实际应用场景中，这款轮组可以覆盖从林道穿越到轻度速降的山地骑行需求，轮组的整体动平衡经过调校，在高速下坡时不会出现轮组抖动的情况，轮圈的刹车边（若适配圈刹版本）做了耐磨处理，但这款设计主要适配碟刹系统，避免圈刹刹车时的热量传递到碳纤维轮圈导致的结构损伤。设计过程中首先确定了轮组的标称直径为29英寸规格，适配主流大轮径山地车的轮胎尺寸，轮组的整体宽度控制在65mm以内，避免安装宽胎后与车架后下叉、前叉腿发生干涉，花鼓的轴心长度、锁死结构的尺寸都遵循通用山地车零件的互换标准，不需要额外改装就可以直接替换同规格的市售轮组。辐条的排布上，驱动侧采用三交叉编法，非驱动侧采用两交叉编法，平衡驱动刚性与轮组的侧向弹性，在过弯时轮组可以提供足够的支撑性，不会因为侧向力过大导致轮圈蹭到刹车块或者车架。轮圈的碳纤维铺层设计中，在辐条孔位置做了局部加强，嵌入了铝合金衬套，避免辐条帽长期拉紧后压溃碳纤维层，导致辐条松动的问题，每一个辐条孔的位置都经过受力仿真验证，保证在最大1200N的辐条张力下，轮圈局部应力不会超过碳纤维材料的许用应力值。
