自行车滚子齿轮无链传动结构设计

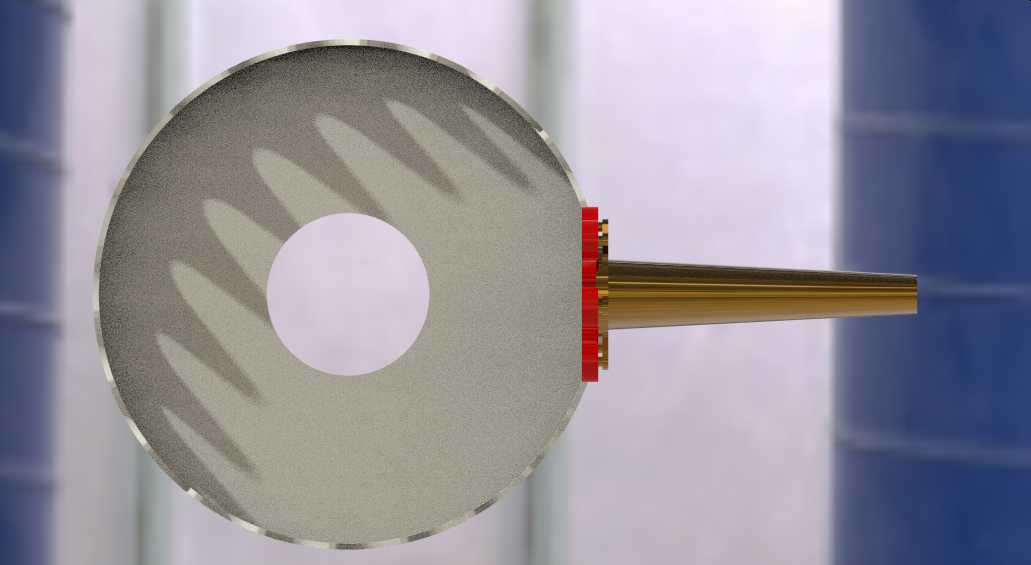

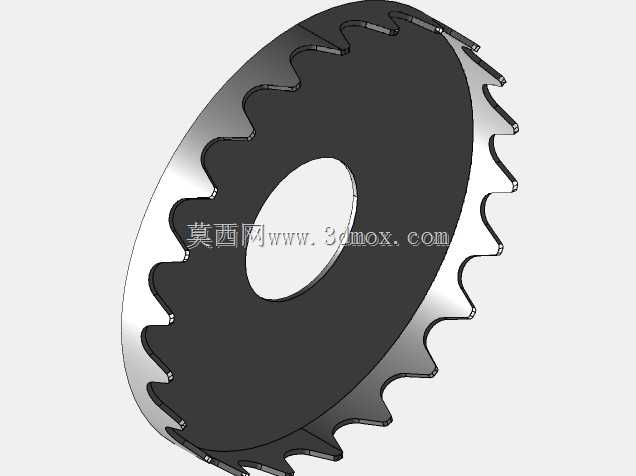

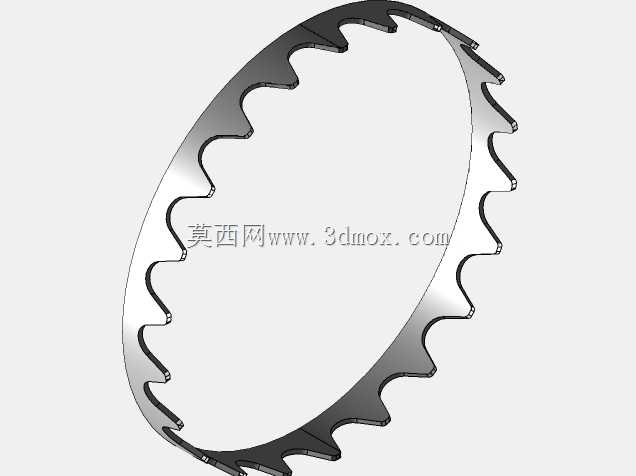

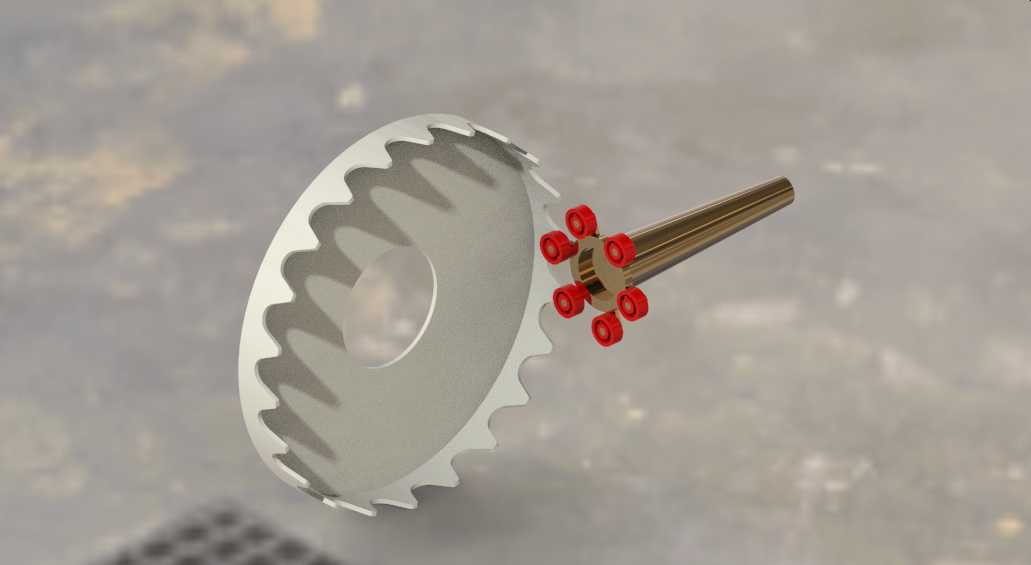

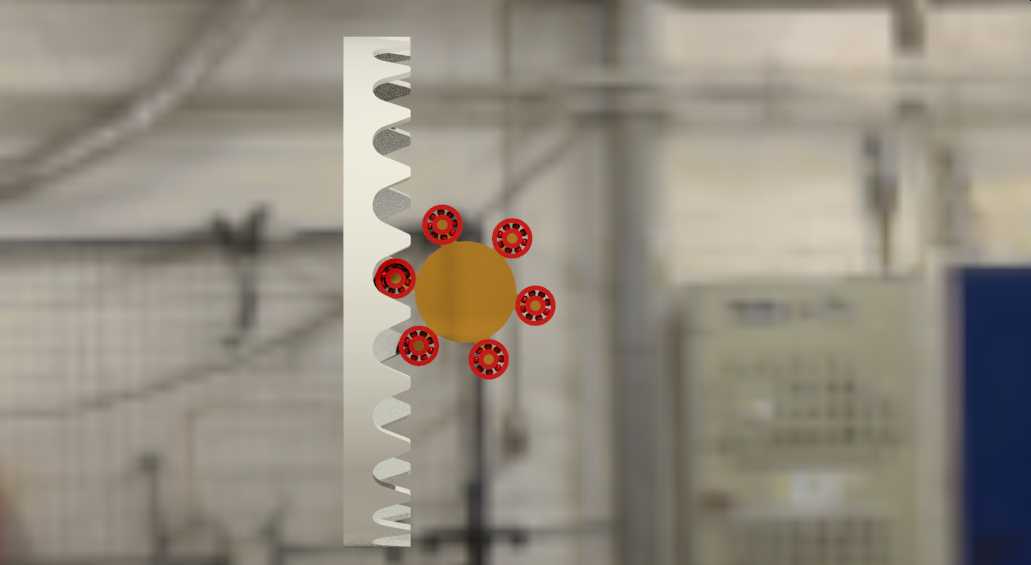

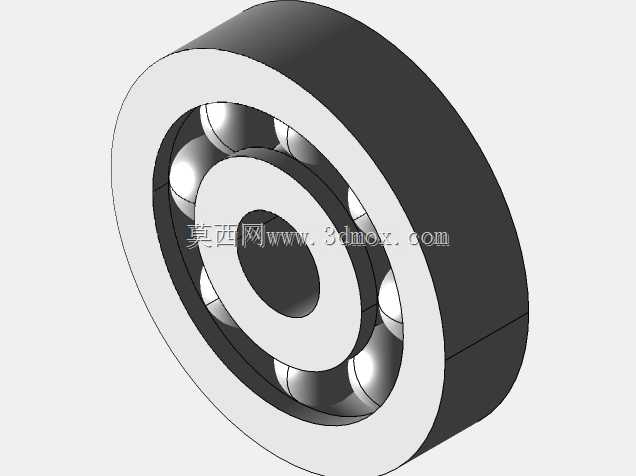

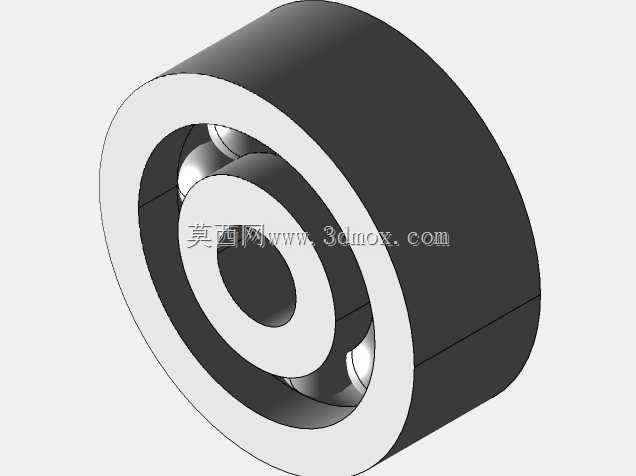

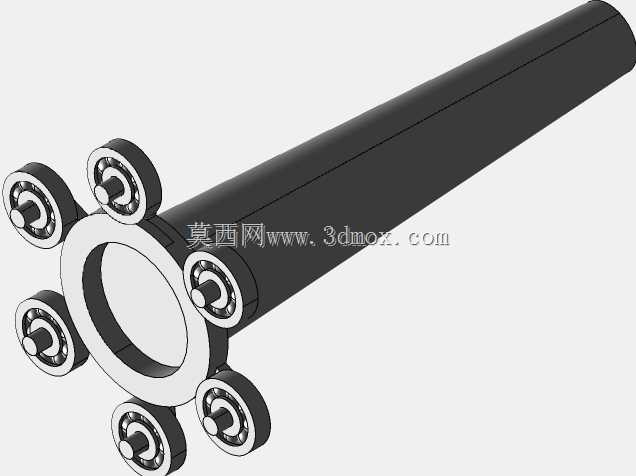

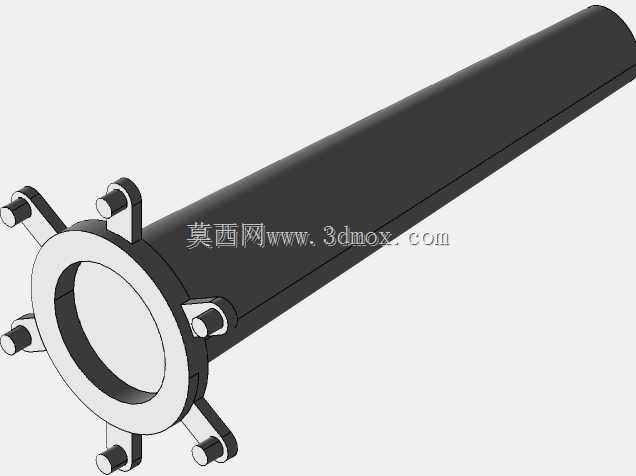

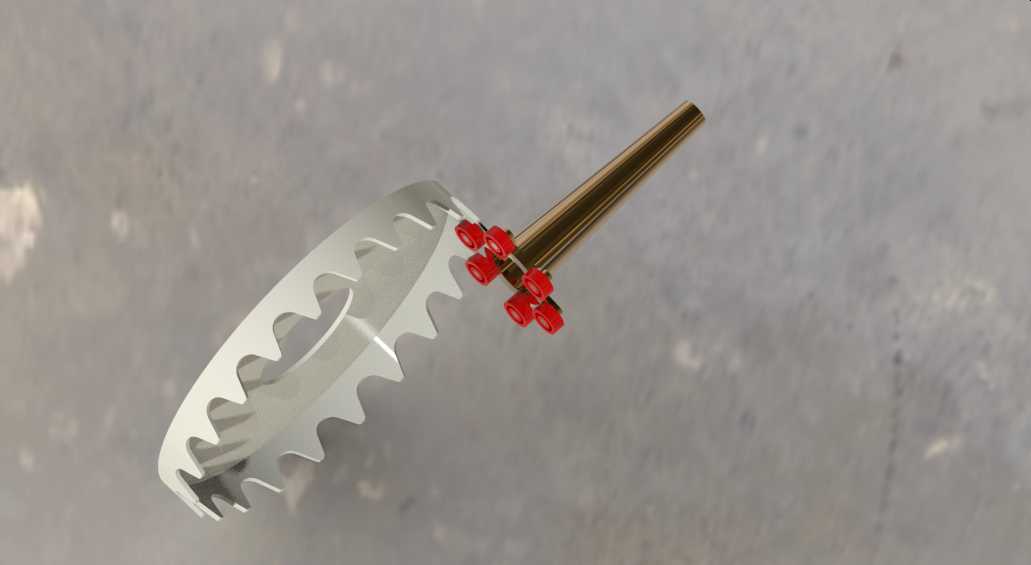

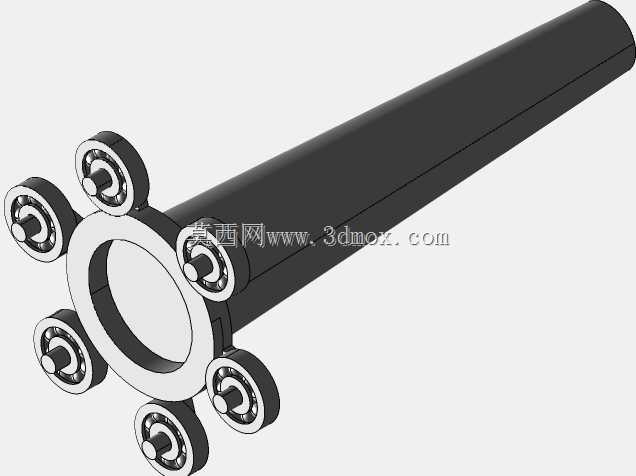

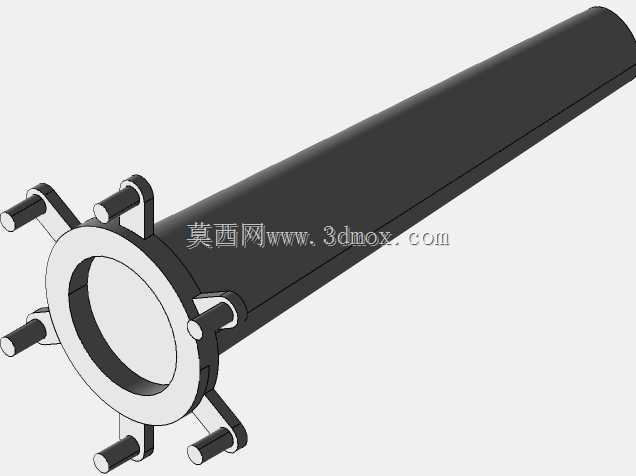

这套滚子齿轮无链传动结构，主要面向城市通勤、短途代步类自行车的动力传输场景，替代传统链条传动方案，解决传统链传动易掉链、需定期润滑保养、裤脚易沾油污的实际使用痛点。从结构功能来看，该传动结构依靠端面齿盘与带滚子的输出轴组件啮合实现动力传递，骑行时脚踏带动齿盘转动，齿盘的波浪形齿廓与轴端均布的红色滚子依次接触，通过滚动摩擦替代传统链传动的滑动摩擦，传动过程中啮合间隙均匀，动力传输损耗更低，同时滚子的滚动接触能有效降低啮合过程中的磨损，延长传动组件的使用寿命。设计过程中，齿盘的齿廓曲线经过反复校核，采用摆线类修正齿形，保证每个滚子在进入啮合、承载传动、退出啮合的全行程中无卡滞、无冲击，避免传动过程中出现踏空感或顿挫感；轴端的滚子采用均匀圆周排布，相邻滚子的中心距与齿盘的齿距严格匹配，保证任意转动角度下至少有两个滚子同时参与承载，提升传动的可靠性与承载能力，可满足日常骑行的扭矩传输需求。安装边界方面，齿盘中心预留的安装孔尺寸匹配常规自行车中轴的安装规格，可直接适配多数标准自行车的中轴安装位，无需对车架主体进行大规模改装；输出轴的直径与长度参考传统自行车花鼓的输入轴尺寸设计，安装时可直接替换原有链传动的飞轮组件，降低改装的适配成本。齿盘的整体外径控制在传统自行车牙盘的常规尺寸区间内，不会额外增加车身侧面的突出宽度，避免骑行过程中齿盘剐蹭周边障碍物；轴端滚子组件的整体回转直径小于传统飞轮加链条的占用空间，能进一步压缩传动部位的防护空间需求，后续可搭配更紧凑的传动护罩，减少骑行过程中异物卷入传动结构的风险。实际使用场景中，这种无链传动结构无需定期涂抹链条润滑油，不会出现链条松弛拉长的问题，日常维护仅需定期清理齿盘与滚子缝隙间的泥沙即可，尤其适合多雨、多尘的骑行环境，能大幅降低日常使用的维护频次。结构上没有外露的链条缝隙，也能避免骑行时裤脚、裙摆卷入传动部件的安全隐患，对日常通勤骑行的友好度更高。传动过程中，滚子与齿盘的接触为线接触滚动摩擦，相比传统链条与链轮的摩擦形式，传动效率可提升5%到8%，长距离骑行时能减少不必要的动力损耗。
