学生实训用三轮太阳能代步载具结构设计

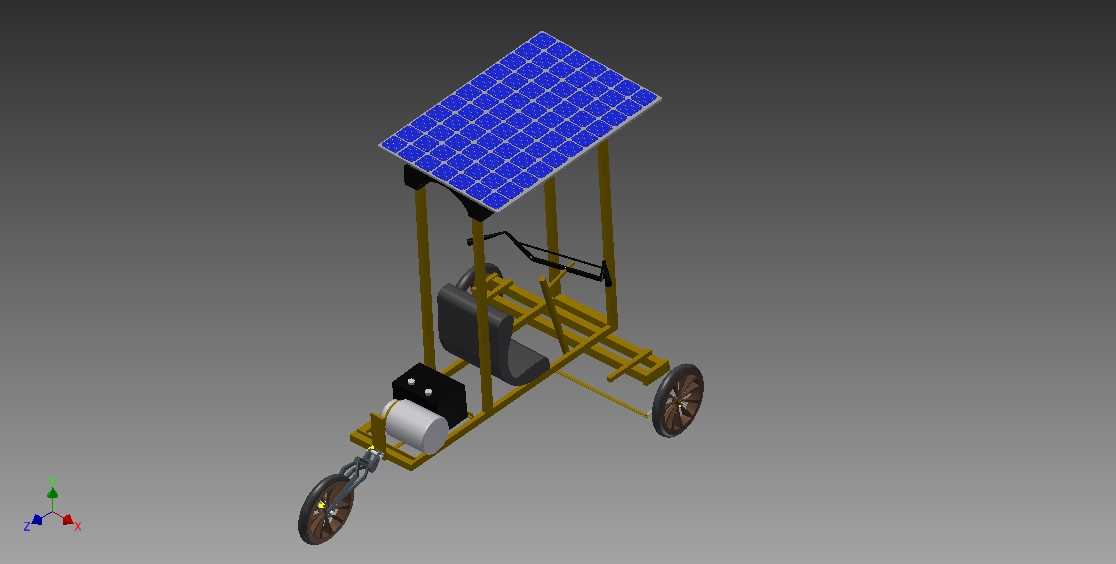

这款三轮结构的太阳能载具，主要面向校园短途通勤、学生创新实训、新能源载具原理验证场景使用，整体采用前单轮转向、后双轮承重的倒三轮布局，在保证低速行驶稳定性的同时，大幅缩减了整车转向半径，适配校园内狭窄步道、实训场地内的短距离移动需求。从结构设计逻辑来看，整车采用管式型材搭建空间桁架车架，没有设置全覆盖式外覆盖件，一方面降低了整车整备质量，减少光伏供电系统的负载压力，另一方面也让所有传动、供电、操控结构完全外露，方便实训过程中拆解观察各部件的连接关系与运行逻辑，适配教学演示的实际需求。车顶位置倾斜布置的单块光伏电池板，安装角度匹配国内大部分地区的日常太阳高度角，在无外接充电的露天停放场景下，可持续为车载储能模块补能，直接为后轮驱动的动力单元供电，满足短距离低速行驶的动力需求。操控单元直接布置在车架前部的站立操作位旁，转向结构通过连杆直接连接前轮转向节，没有设置复杂的转向助力机构，结构简单可靠，故障排查难度低，适合非专业人员进行基础维护。动力单元与储能模块集中布置在车架后部的承重区域，平衡了车顶光伏板带来的重心上移问题，让整车重心维持在轮距围成的支撑面中心位置，避免低速转向时出现侧倾风险。从安装边界来看，整车宽度控制在常规非机动车道通行允许范围内，长度适配小型电梯的轿厢进深，方便在实训楼宇之间转运，光伏板的最高安装高度低于常规室内场馆的门洞净高，无需拆卸部件即可顺利进出实训车间。车架上预留了多处标准安装孔位，可根据实训需求加装测速模块、光照传感器、储能容量监测装置，拓展不同的教学实验功能，座椅采用简易的悬臂式安装结构，可根据使用需求快速拆卸，切换为站立驾驶或者载物平台模式，适配不同的实训任务要求。整车的传动结构采用直连式设计，没有设置多档变速机构，固定传动比匹配低速行驶的扭矩需求，避免复杂变速结构带来的可靠性问题，也降低了整机制造成本，适合学生团队进行小批量制作与组装调试。
