立式轴结构小型垂直轴风力发电装置

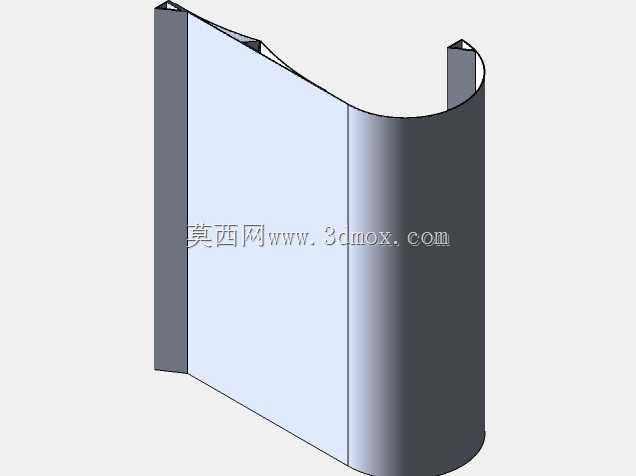

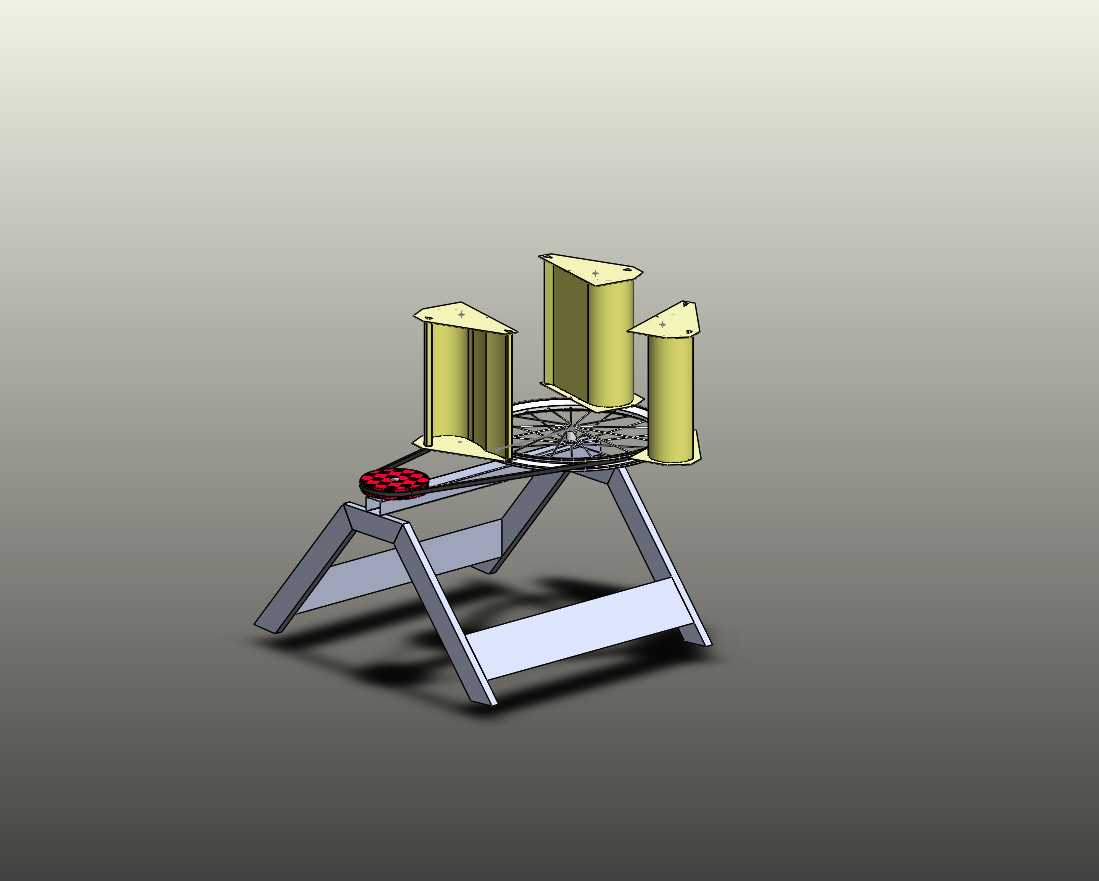

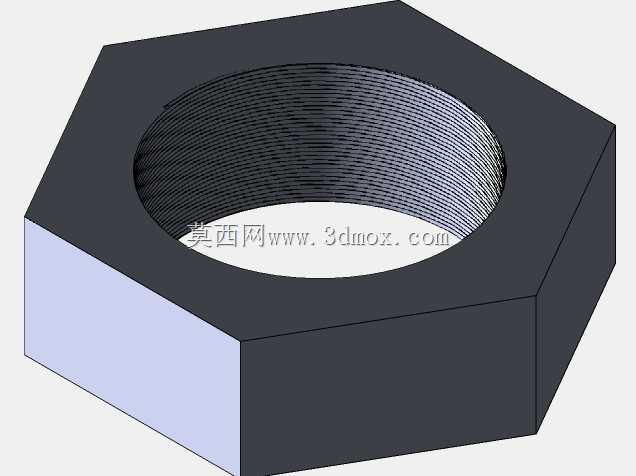

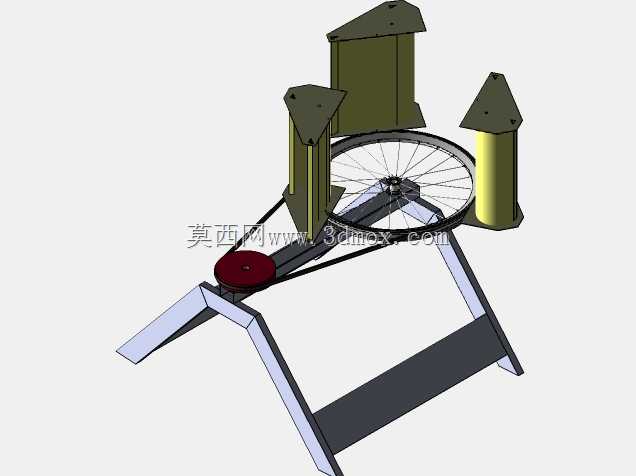

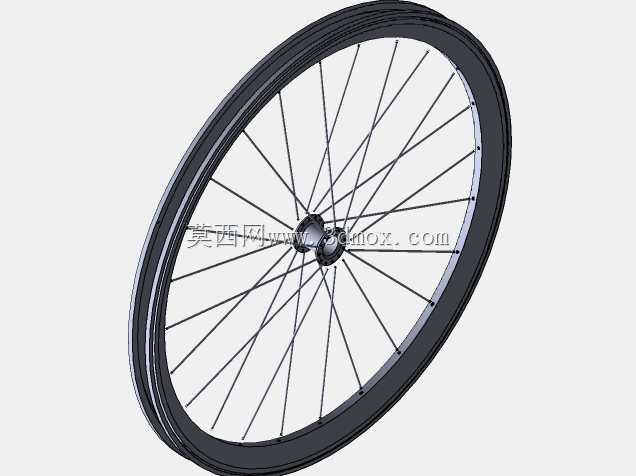

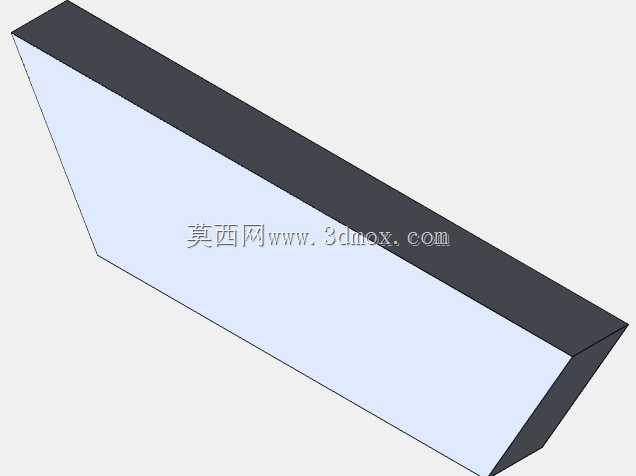

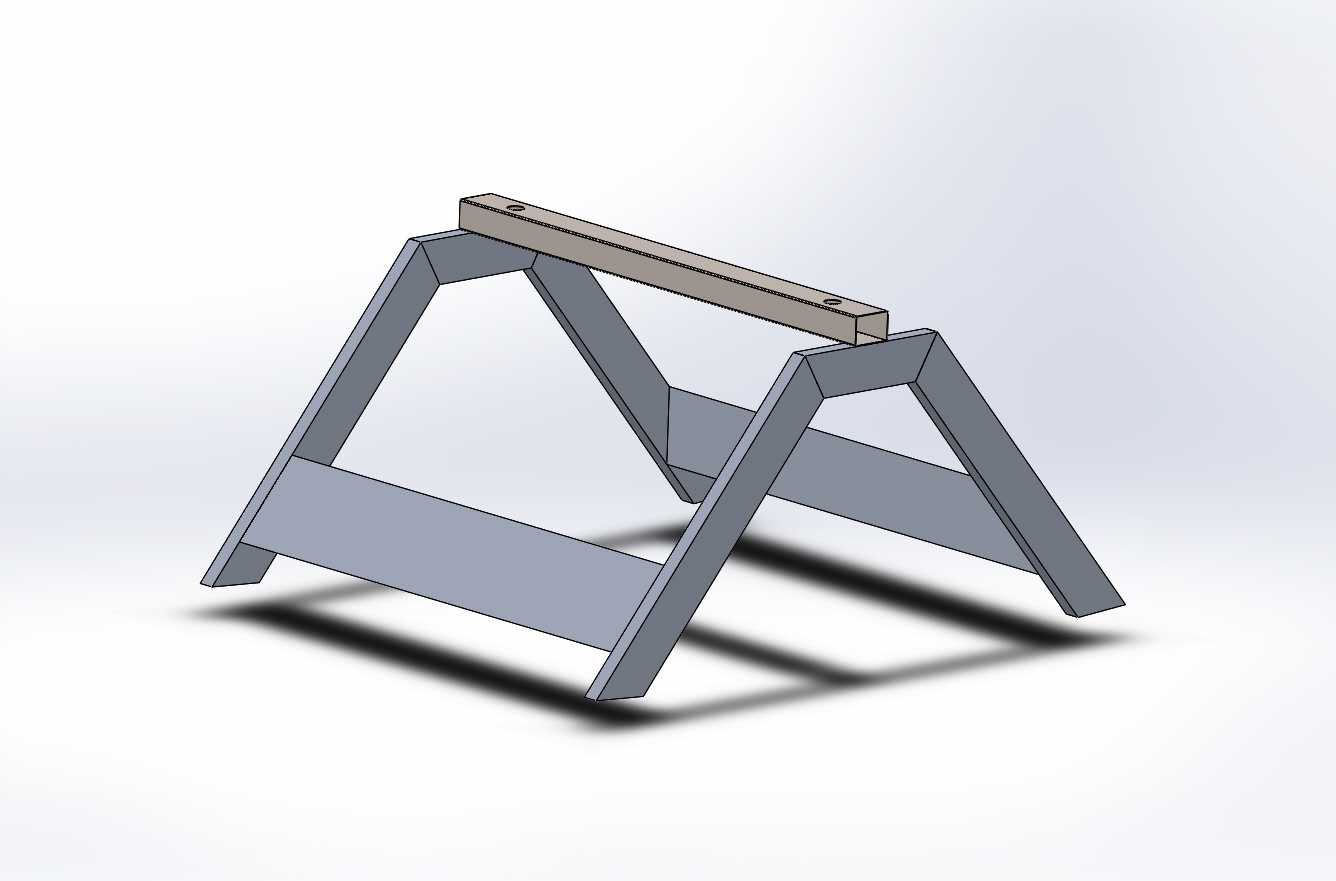

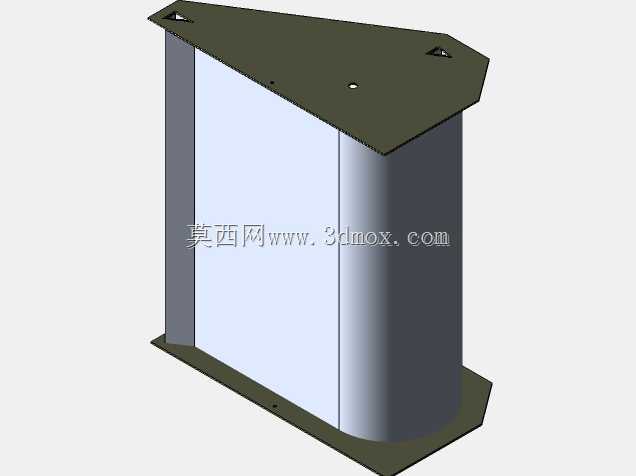

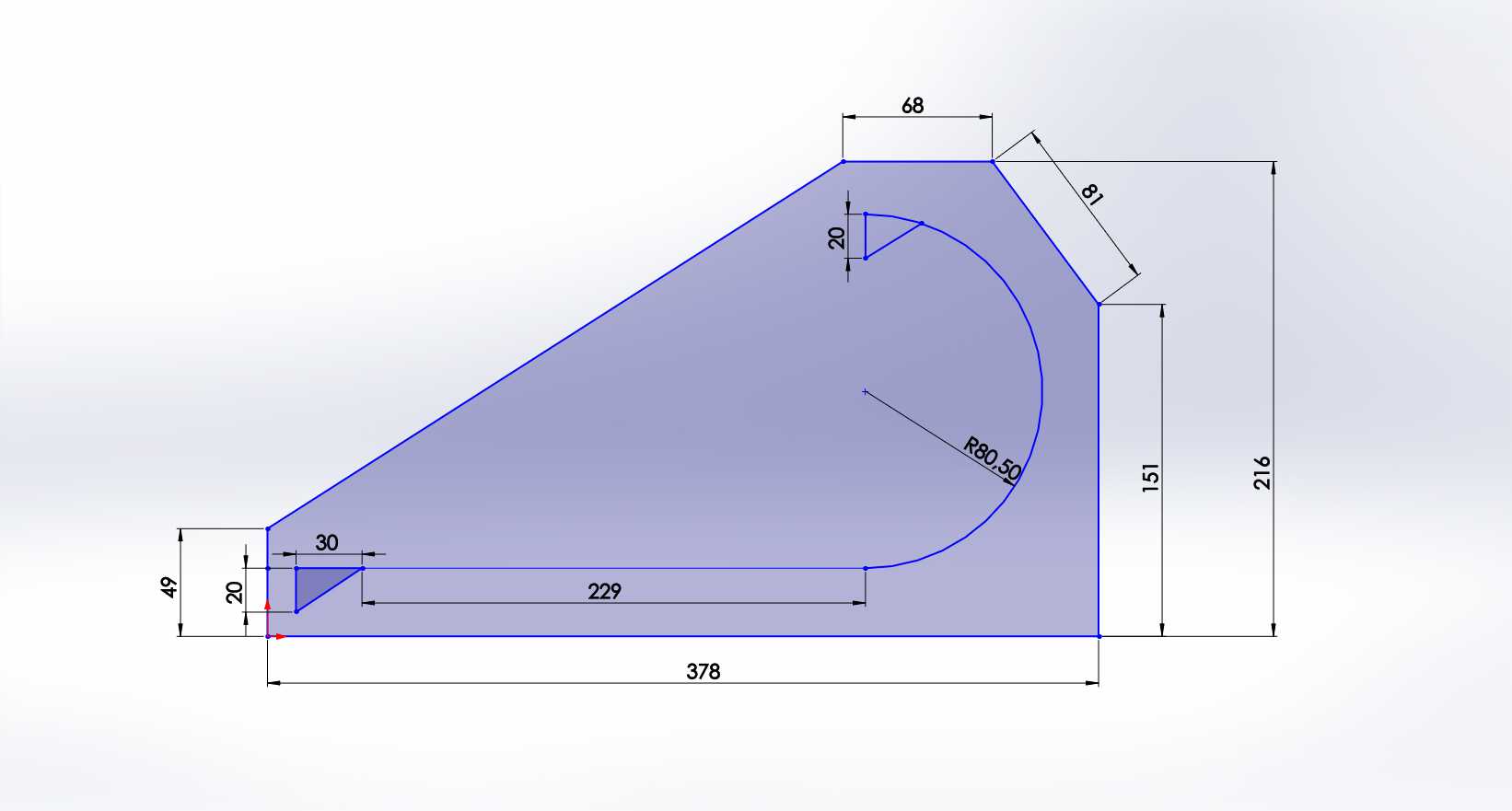

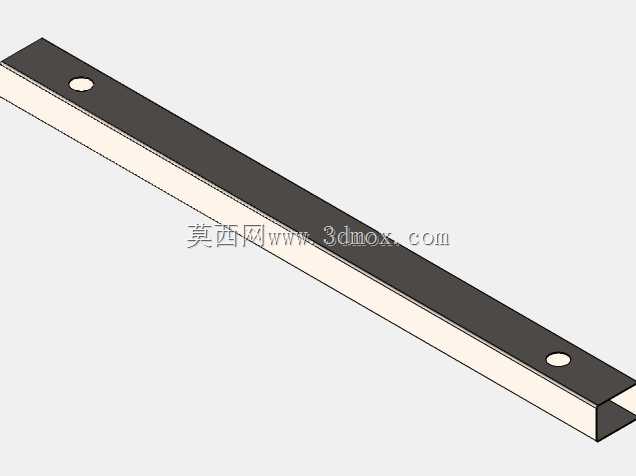

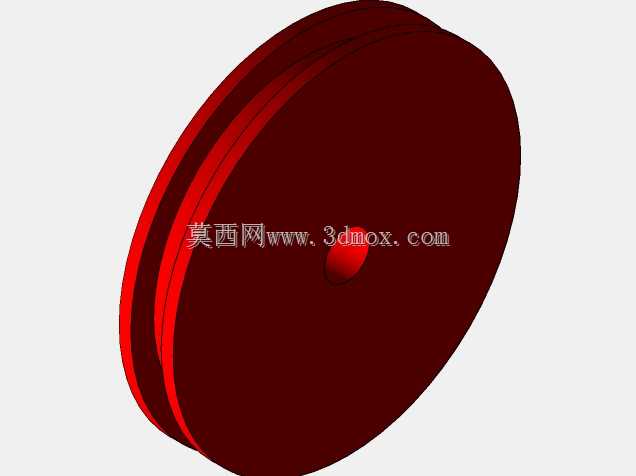

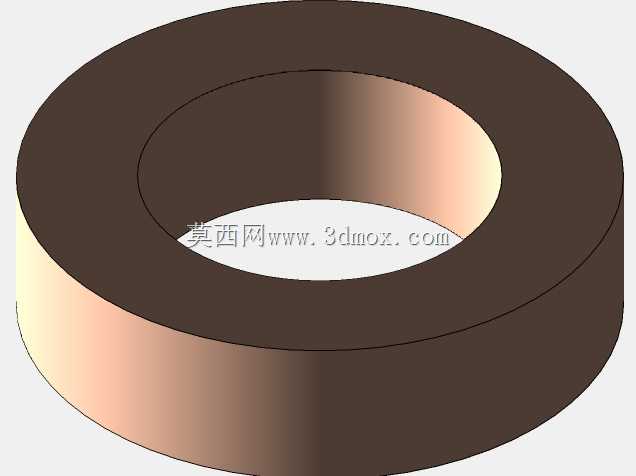

这款垂直轴风力发电装置采用立式轴系布局，区别于传统水平轴风机的对风要求，可在任意来风方向下完成能量捕获，适配复杂紊流场下的分布式供能场景，比如城郊民居屋顶、野外监测站点、离网通讯基站这类风向多变、安装空间受限的点位。整体支撑结构采用三角桁架式支架，通过斜向支撑梁与底部横向连梁形成稳定受力框架，可将风轮转动产生的交变载荷均匀传递至安装基面，安装时仅需在支架底脚预留对应螺栓固定点位，无需额外搭建高耸塔架，大幅降低现场施工的土建成本。风轮部分采用三段式升阻结合叶片设计，叶片截面为对称翼型，沿垂直轴周向均匀排布，启动风速阈值低于传统水平轴风机，在低风速区间即可带动轴系转动，叶片与轮毂之间采用快拆式连接结构，后期维护时可单独更换单片受损叶片，无需整体拆解风轮组件。动力传递路径上，风轮主轴通过带传动结构连接下部发电单元，带传动的缓冲特性可吸收阵风冲击带来的瞬时扭矩波动，避免刚性连接对发电单元内部构件造成冲击损伤，传动比匹配兼顾低风速启动性能与额定转速下的发电效率，发电单元集成在支架中部平台，平台预留了线缆走线槽与电气元件安装位，可直接配套整流、稳压模块完成电能输出。设计过程中优先考虑了安装边界的适配性，整体结构的重心落在支架支撑面的几何中心，运行时的振动幅度控制在较小范围，对安装基面的承重要求较低，普通混凝土屋面、硬化地面均可满足安装承重需求，叶片转动范围的外轮廓直径控制在合理区间，不会占用过多横向空间，同时垂直轴结构的运行噪音低于同功率水平轴风机，适合对噪音敏感的近人场景使用。结构细节上，轮毂处采用辐条式支撑结构连接各叶片根部，在保证整体结构刚度的前提下降低了风轮自重，减少了主轴的径向载荷，延长轴承部件的使用寿命，支架的各连接节点采用标准紧固件装配，所有构件均可拆解运输，现场无需焊接作业，仅通过常规工具即可完成整机组装，适配偏远地区无大型施工设备的组装条件。
