小型立式风力发电涡轮机组结构设计

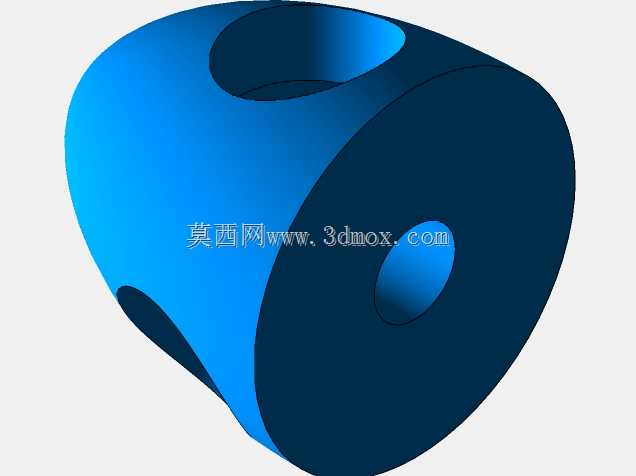

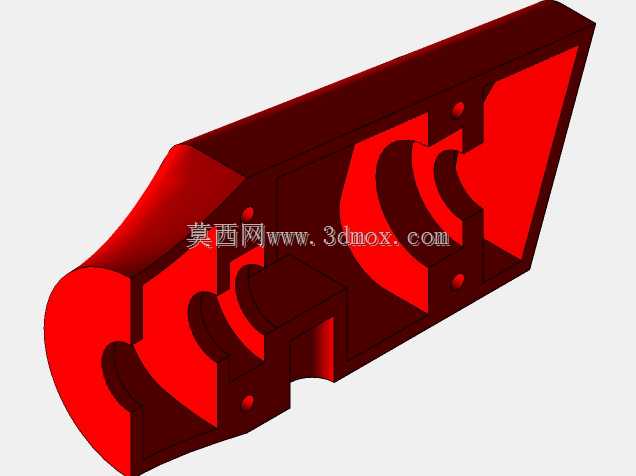

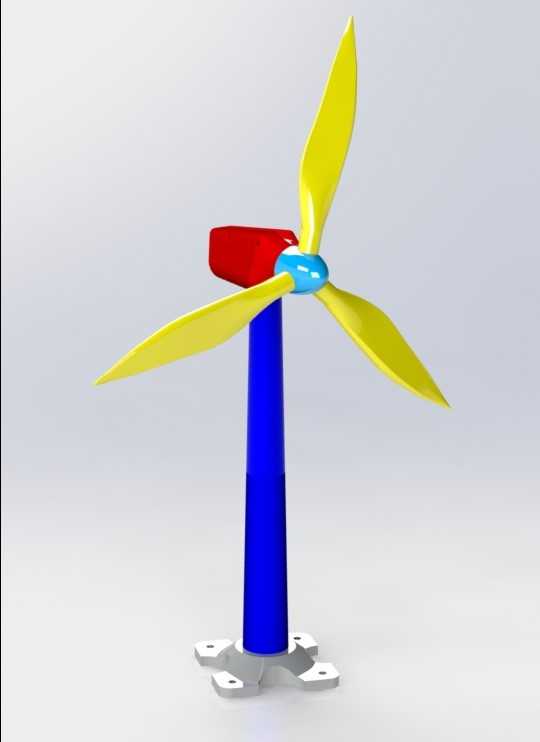

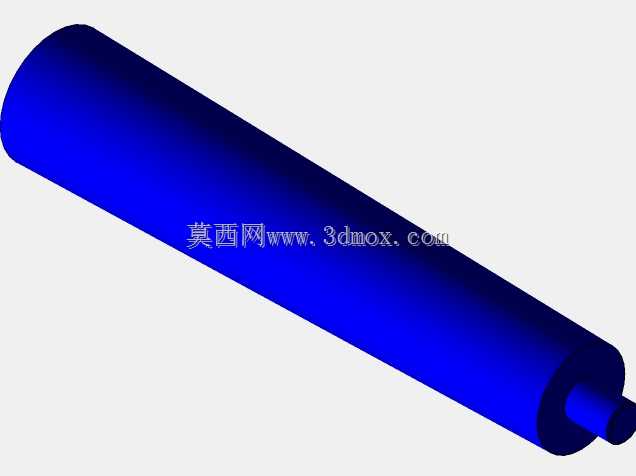

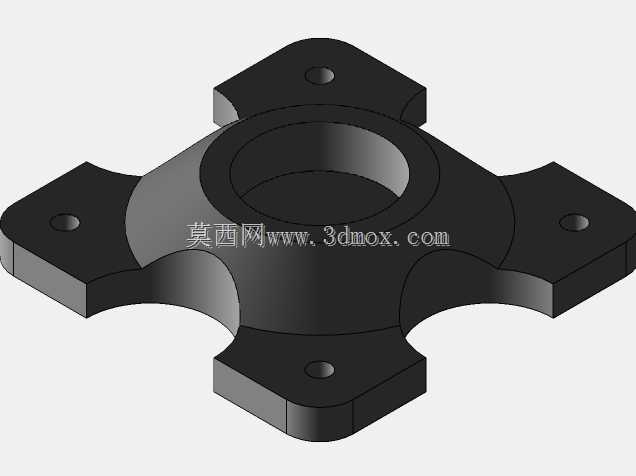

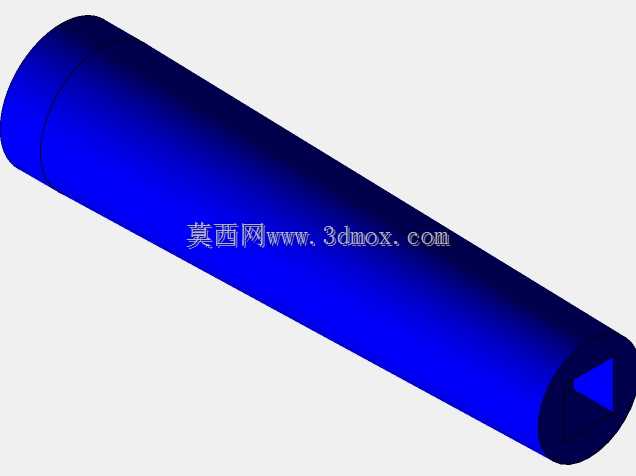

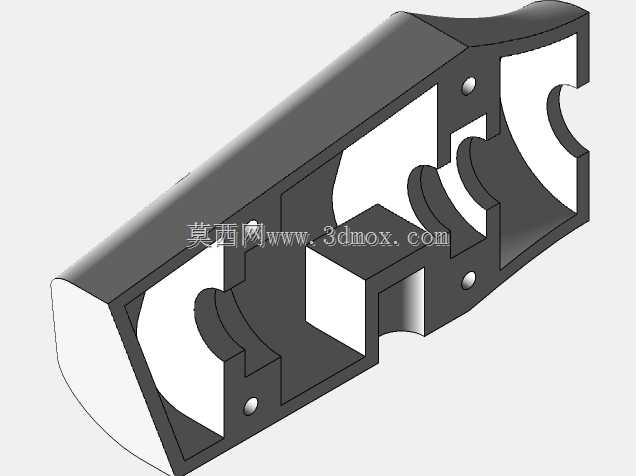

这款小型立式风力涡轮结构，主要面向分布式离网供电场景设计，可适配偏远山区户用供电、野外监测站点供电、海岛小型设施供电等场景，也可作为教学演示装置用于新能源原理展示，在低风速区域也能通过叶片翼型优化捕获风能，将风的动能转化为旋转机械能传递至后端发电单元。整套结构包含底座、上桅杆、叶片、转子、外壳、竖井几个核心部分，底座采用四孔法兰式安装结构，安装孔位对称分布，可通过膨胀螺栓固定在混凝土基础或者钢结构平台上，安装边界预留足够的螺栓操作空间，不需要额外定制复杂的安装基座，现场部署难度低。塔筒部分采用分段式竖井上桅杆结构，下段直径更大保证整体支撑刚度，上段收窄适配转子轮毂安装尺寸，塔筒内部预留走线空间，发电单元的输出线缆可从塔筒内部穿行至底座出线口，避免线缆外露受户外环境侵蚀。叶片采用三叶式布局，翼型经过低速风能捕获优化，叶片根部与轮毂的连接结构做了加强处理，可承受常规阵风带来的交变载荷，叶片前缘做了圆滑过渡，降低运行过程中的风阻噪音。转子部分集成在轮毂与塔筒上端的衔接位置，轮毂处的蓝色导流罩可引导气流平顺通过叶片根部区域，减少紊流对叶片转动效率的影响，尾部的红色外壳为内部传动与发电组件提供防护，隔绝户外雨水、沙尘的侵入，外壳采用流线型设计，可根据风向自动调整迎风角度，保证叶片始终处于最佳迎风面。设计过程中优先考虑了结构的易装配性，各部件之间采用止口定位加紧固件连接的方式，不需要特殊工装即可完成整机组装，日常维护时可单独拆卸叶片、外壳等易损部件，不需要整体拆解塔筒结构。整体尺寸适配小型化部署需求，塔筒高度控制在户用安装的合理范围内，叶片旋转直径不会占用过多周边空间，安装时只需要保证叶片旋转范围内无遮挡障碍物即可，不需要额外划定过大的安全隔离区域。结构各部件的壁厚经过刚度校核，在满足户外抗风等级要求的前提下尽可能控制整体重量，方便运输与现场吊装作业，底座的配重结构可降低整机重心，提升运行过程中的稳定性，避免强风下出现整机倾覆的风险。
