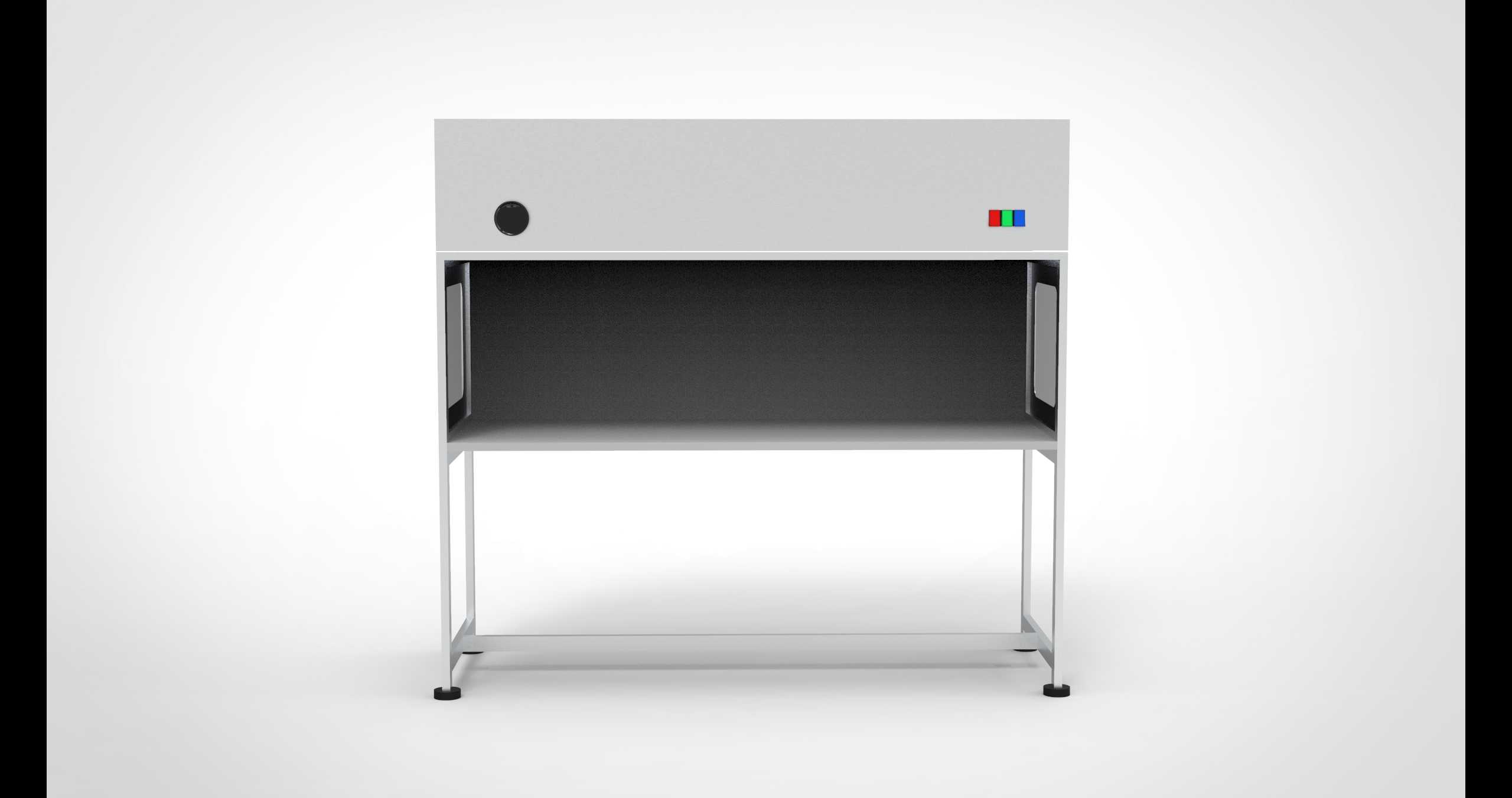

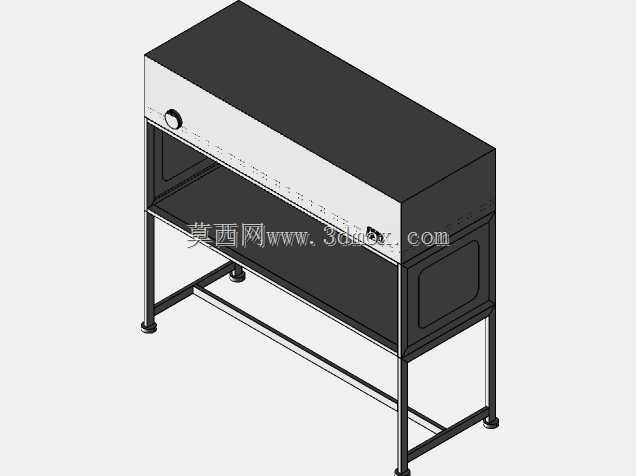

实验室垂直送风洁净层流气流工作台

这款垂直层流洁净设备的三维建模过程，需要优先匹配常规理化实验室、微生物检测室、制药小样配制区的实际安装场景，多数用户会将其直接放置在标准实验台面上使用，因此建模时首先要卡准底部支撑的安装边界，支腿高度预留出常规实验台上方的操作空间，底部可调脚轮的调节行程要覆盖实验室地面20mm以内的平整度误差，避免安装后出现台面晃动的问题。设备核心功能是为操作区域提供单向垂直的洁净气流，建模时要还原顶部风机过滤单元的堆叠结构，进风区域设置在设备顶部，室内空气从顶部进入后经过HEPA过滤器过滤，99.99%的无颗粒洁净空气会以垂直向下的均匀流速吹向操作台面，在操作区形成持续的正压洁净环境，避免外部未净化空气侵入操作区域，适配无菌接种、试剂配制、精密电子元件组装等对环境洁净度有要求的操作场景。从结构设计思路来看，操作区采用开放式前开口设计，两侧设置透明挡板，既保证操作人员的操作可达性，又能减少洁净气流的无序逸散，顶部面板预留的控制按钮与状态指示灯位置，要符合操作人员站立操作时的视线高度，无需抬手过高即可完成设备启停与风速调节操作。建模时还要注意操作区的内部净尺寸，要满足常规实验器皿、小型操作工具的摆放需求，台面采用平整无凸起的设计，减少积尘死角，方便日常清洁消毒。两侧的滑动视窗采用轻量化设计，滑动轨道隐藏在侧部框架内，不会突出到操作区域占用操作空间，视窗的滑动行程要覆盖不同身高操作人员的操作需求，降下时可以形成相对封闭的洁净空间，升起时方便放置较大尺寸的操作物件。顶部的风机过滤单元采用模块化设计，建模时预留出过滤器更换的拆卸空间，后期维护时无需拆解设备主体框架，即可从顶部直接更换过滤元件，降低设备的后期维护成本。设备整体框架采用薄壁钣金折弯结构，建模时要还原钣金件的折弯圆角与拼接缝隙，支腿采用薄壁方管焊接结构，底部设置横向连接杆提升整体框架的刚性，避免设备移动或受到外力碰撞时出现框架变形，影响气流的均匀性。
