宽压输入隔离型DC-DC直流电源转换模块

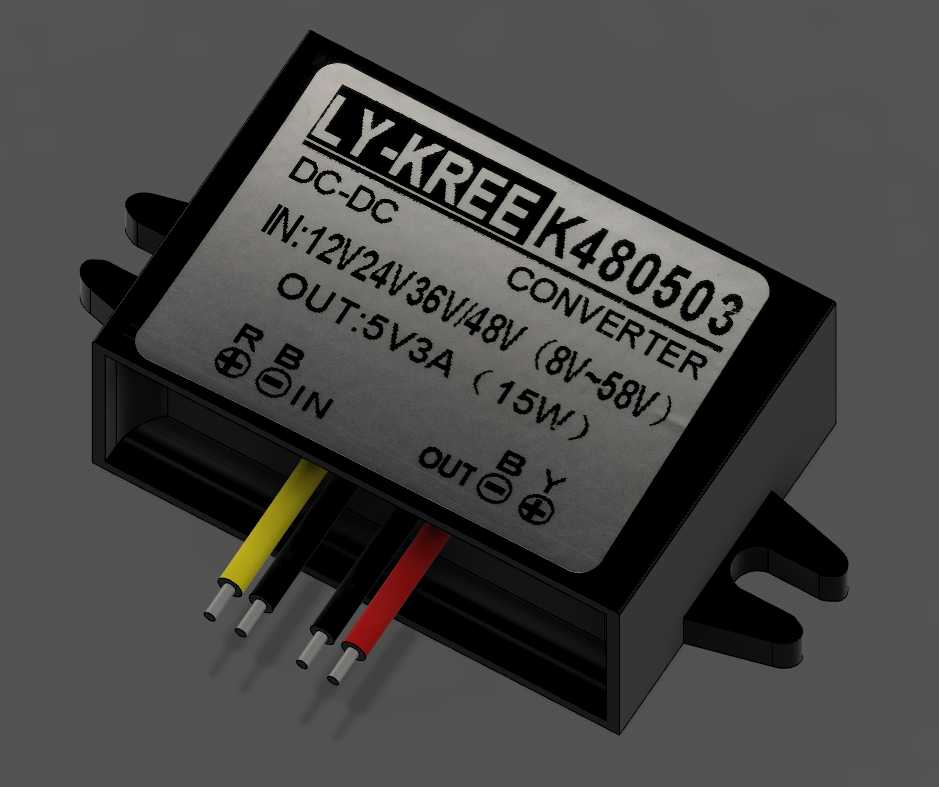

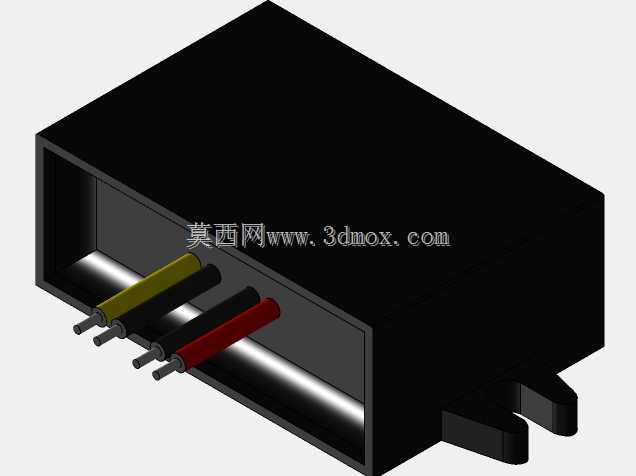

这款直流转换模块的三维建模，完全围绕工业现场的实际供电适配需求展开，在做结构设计前首先梳理了这类模块的核心应用场景：工业控制柜内部的分布式供电、车载电子设备的电压适配、户外通信基站的板级供电、小型自动化设备的二次电源转换，这些场景普遍存在输入电压波动范围大、安装空间紧凑、散热条件有限、抗振动要求高的共性问题，建模过程中每一处结构细节都对应实际使用的痛点。从功能特性来看，该模块支持12V到48V的宽范围直流电压输入，覆盖了常规车载12V/24V供电、工业48V总线供电、通信设备36V供电等常见直流供电制式，输出稳定的5V/3A直流电源，额定输出功率15W，输入输出端做了物理引脚标识区分，输入端标注正负极与功能引脚定义，输出端同样明确极性与引脚定义，避免现场接线时出现极性反接的低级失误。建模时的设计思路优先考虑安装适配性，模块本体采用带安装耳的一体式塑壳结构，两侧伸出的带孔安装耳可以直接通过螺丝固定在设备壳体、PCB安装板或者DIN导轨附件上，不需要额外设计固定支架，安装耳的开孔尺寸适配M3规格的标准螺丝，安装孔位的间距符合行业内同功率等级DC-DC模块的通用安装尺寸，能够直接替换同规格的其他品牌模块，降低设备改型的结构调整成本。外形尺寸上，模块本体的长宽高控制在紧凑范围内，本体外壳做了细微的散热筋纹理，在不增加整体体积的前提下增大外壳散热面积，满足15W功率下的自然散热需求，不需要额外加装散热片，节省柜内安装空间。引脚部分采用直插式硬引脚设计，三根输入引脚、三根输出引脚的线径对应3A电流的载流要求，引脚伸出长度兼顾PCB焊接与导线压接两种接线方式的需求，既可以直接插焊在主控PCB板上作为板载电源模块使用，也可以在引脚端压接绝缘端子通过导线连接外部电路，适配不同的设备布线方案。外壳的标签区域做了微凹的平面设计，方便粘贴参数标识标签，标签上的参数排版清晰，输入输出参数、型号规格、极性标识一目了然，方便现场运维人员快速识别模块参数。模块两侧的安装耳与本体连接处做了圆角过渡，避免安装时应力集中导致壳体开裂，外壳的边角全部做了倒圆角处理，没有尖锐棱角，符合电子设备的安全设计要求，同时在装配过程中不会划伤操作人员或者相邻的线缆绝缘层。建模过程中还原了模块的实际装配公差，外壳的合模缝位置、引脚与壳体的密封结构都做了细节还原，能够直接用于设备的装配干涉检查、布线模拟以及整机的散热仿真分析，帮助结构设计人员在设备研发阶段就验证电源模块的安装适配性，提前规避安装空间不足、接线干涉、散热路径不畅等问题。
