滚轮式微动开关带安装插片结构

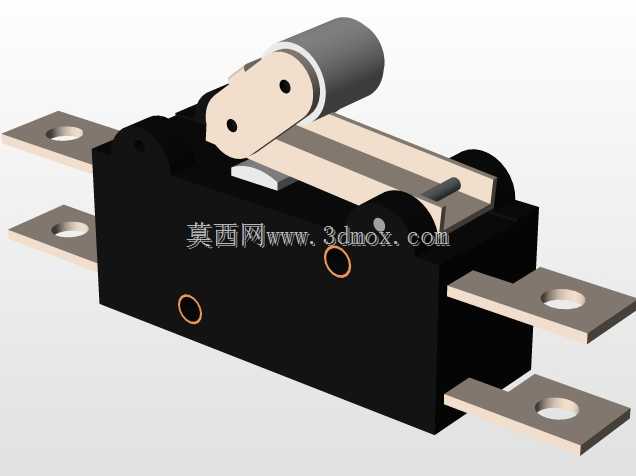

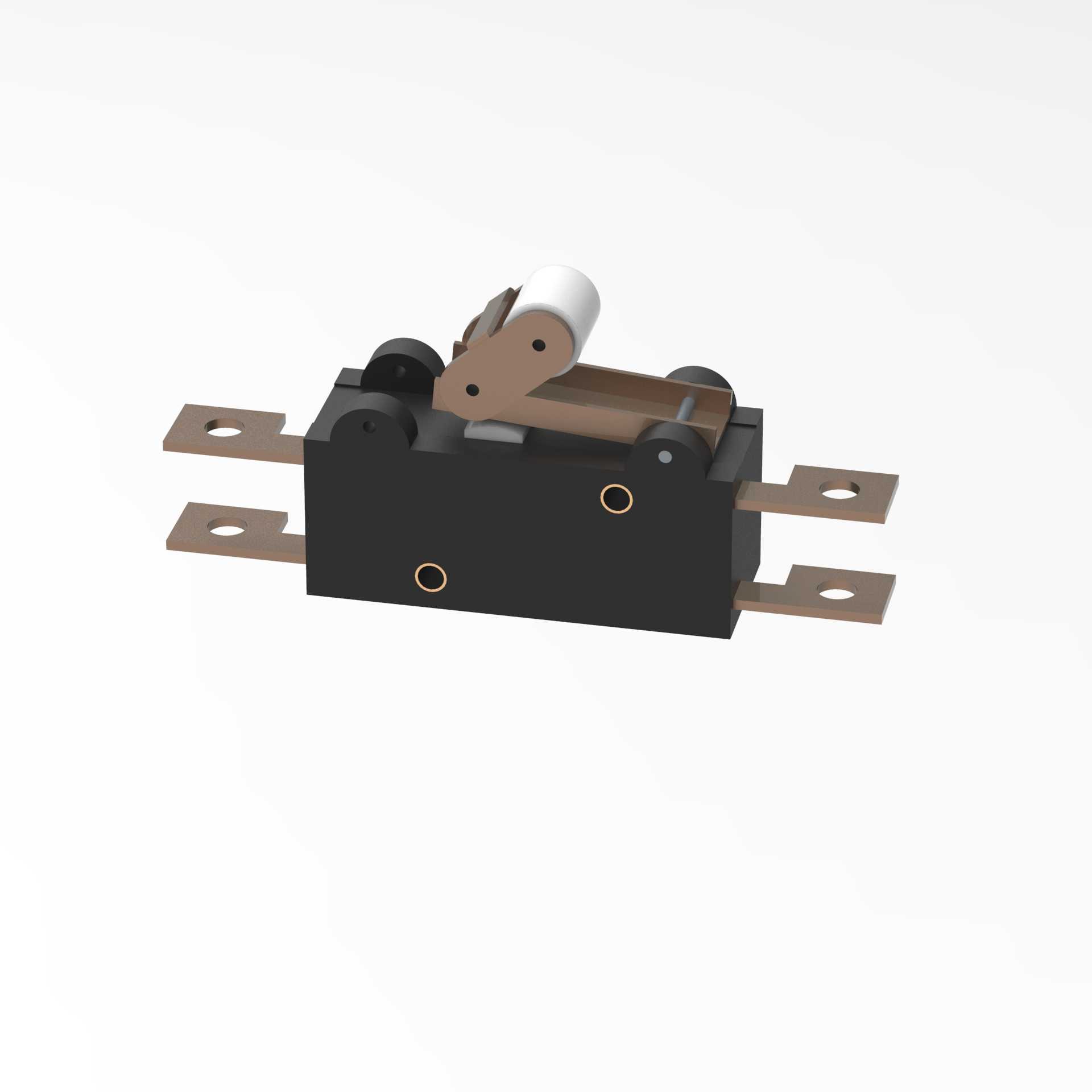

这类带滚轮触发结构的微动开关，常被布置在自动化生产线的工位限位点位、小型家电的触发检测位置、工业控制柜的门体状态检测回路里，核心作用是通过微小的机械位移触发内部触点通断，完成电路状态的快速切换。从结构设计来看，主体采用绝缘阻燃的黑色壳体作为基座，内部容纳弹性触片与动静触点组件，顶部的滚轮摆臂采用铰接结构固定，滚轮采用低摩擦的非金属材质，减少触发过程中的磨损，延长机械使用寿命。两侧伸出的带安装孔铜质插片，既是电路接线的导通端子，也可配合螺丝完成开关本体的固定，安装时无需额外设计复杂的固定支架，直接通过插片上的通孔即可锁附在设备的绝缘安装板上，安装边界的预留空间仅需覆盖壳体本体与摆臂的摆动行程即可，摆臂的触发行程控制在毫米级，能响应极小的位移触发信号，避免出现触发滞后的问题。设计过程中需要重点考量几个核心维度：首先是触发压力的匹配，滚轮摆臂的复位弹簧弹力需要经过调校，既要保证触发时的反馈清晰，也要避免触发压力过大导致被检测部件的行程受阻；其次是绝缘壳体的爬电距离设计，两侧接线插片之间的绝缘间隔需要满足低压电气的安全间距要求，避免出现电弧击穿的风险；再者是内部触点的材质选择，通常采用导电性能优异的铜基合金镀银处理，降低接触电阻，减少频繁通断过程中的触点烧蚀问题。实际选型应用时，需要注意摆臂滚轮的触发方向与被检测部件的运动方向匹配，确保滚轮受压时摆臂能沿设计的铰接轨迹转动，避免侧向受力导致摆臂变形卡滞；安装时插片的接线需要采用对应的冷压端子压接后再锁附，避免多股铜线散丝外露引发短路问题。这类开关的触点通断速度与摆臂的动作速度无直接关联，内部的弹性跳变结构能保证触点快速完成通断动作，减少触点拉弧的持续时间，适合在频繁触发的工况下长期使用，常见的应用场景包括气动执行机构的行程到位检测、安全防护门的闭合状态检测、小型机具的操作触发开关等，在低压控制回路中承担着信号采集与电路切换的关键作用。
