透明玻璃螺口白炽电灯泡结构设计

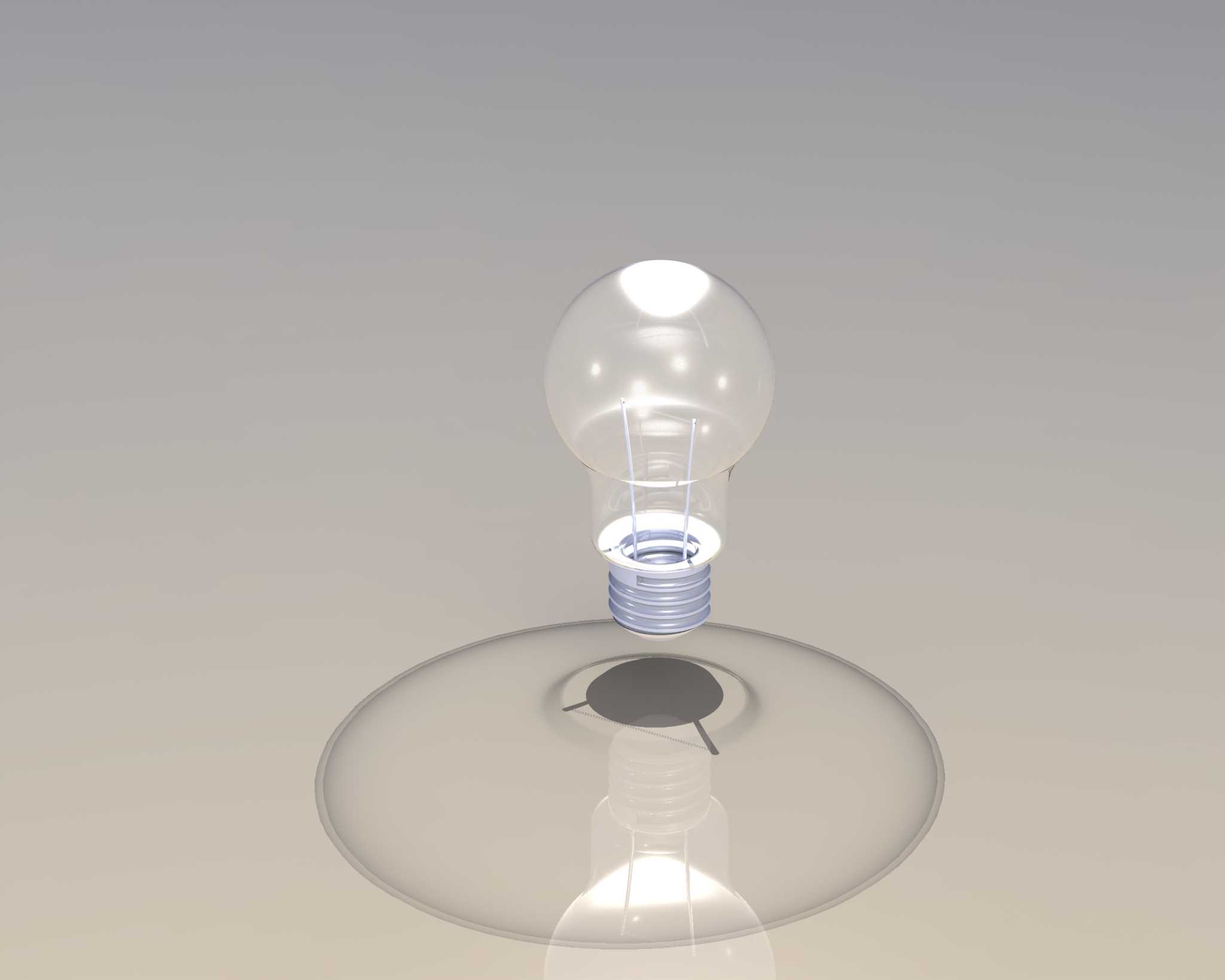

日常照明场景里，螺口白炽灯泡是最基础的电光源部件，除了常规民用照明场景，在设备状态指示、低压照明回路、教学演示装置中也有大量应用，这类结构的设计核心要兼顾透光性能、结构密封、安装适配性几个维度。从结构组成来看，整个灯泡分为玻璃泡壳、内部灯丝支撑结构、螺口灯头三个核心部分，玻璃泡壳采用吹制成型的薄壁透明结构，泡壳整体为椭球形轮廓，下部收窄与灯头衔接位置做圆弧过渡，避免薄壁玻璃出现应力集中导致的碎裂问题，泡壳内壁不需要做磨砂处理时可以实现最高的光线透射率，适合需要高照度输出的场景。内部灯丝采用螺旋绕制的钨丝结构，通过两根金属导丝固定在泡壳内部的支撑柱上，支撑柱同时兼顾导丝绝缘定位的作用，导丝穿过泡壳与灯头的密封位置时，会采用玻璃粉烧结密封，保证泡壳内部的惰性气体不会泄漏，延长灯丝的使用寿命。螺口灯头采用金属冲压成型的螺纹结构，螺纹规格匹配通用的E27灯座安装尺寸，灯头顶部设置独立的接触电极，与螺纹部分做绝缘隔离，分别对应电路的火线与零线连接端，安装时只需要将灯头旋入对应规格的灯座，即可实现机械固定与电气连接，安装边界需要预留足够的泡壳散热空间，泡壳与周边遮挡结构的距离不能小于20mm，避免热量积聚导致泡壳温度过高。建模过程中，透明玻璃材质的渲染需要重点把控折射率与反射参数，还原薄壁玻璃的光线折射效果，螺口部分的螺旋线要严格按照标准螺纹牙型绘制，保证虚拟装配时与灯座模型可以实现无干涉配合，灯丝的螺旋绕制结构要还原真实的绕距与线径比例，支撑结构的细小立柱要做倒角处理，避免建模过程中出现零厚度的几何错误。这类基础照明部件的三维模型，既可以用于照明产品的结构迭代设计，也可以作为工业场景渲染的基础素材，在做室内照明布局仿真、设备操作面板指示灯排布设计时，都可以直接调用该模型做装配验证，检查安装位置的干涉情况，确认光线照射范围是否覆盖需求区域。
