小型空气压缩机活塞连杆组件结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262163
  • 小型空气压缩机活塞连杆组件结构设计
  • 小型空气压缩机活塞连杆组件结构设计
  • 小型空气压缩机活塞连杆组件结构设计
  • 小型空气压缩机活塞连杆组件结构设计
  • 小型空气压缩机活塞连杆组件结构设计
  • 小型空气压缩机活塞连杆组件结构设计
  • 小型空气压缩机活塞连杆组件结构设计

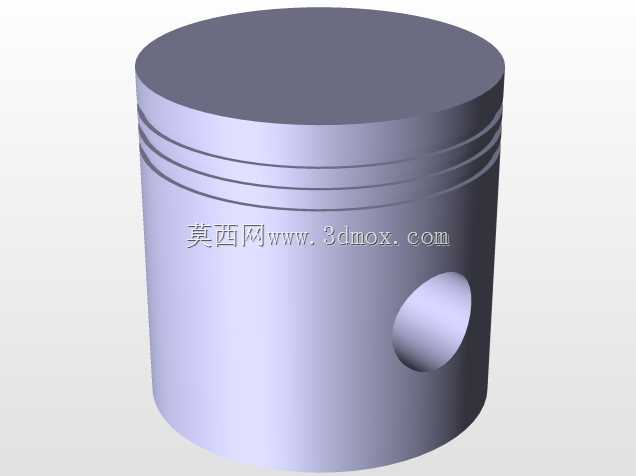

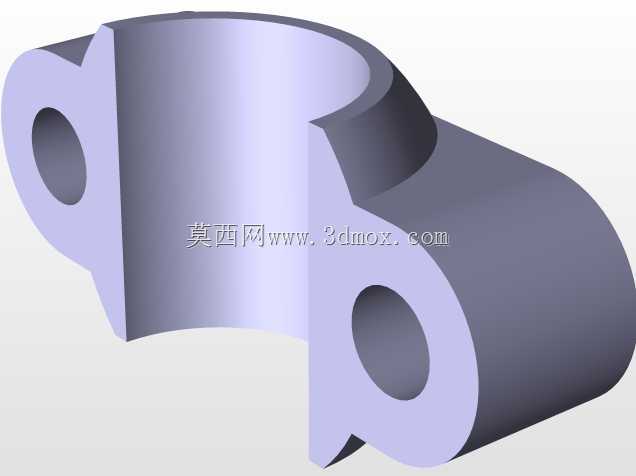

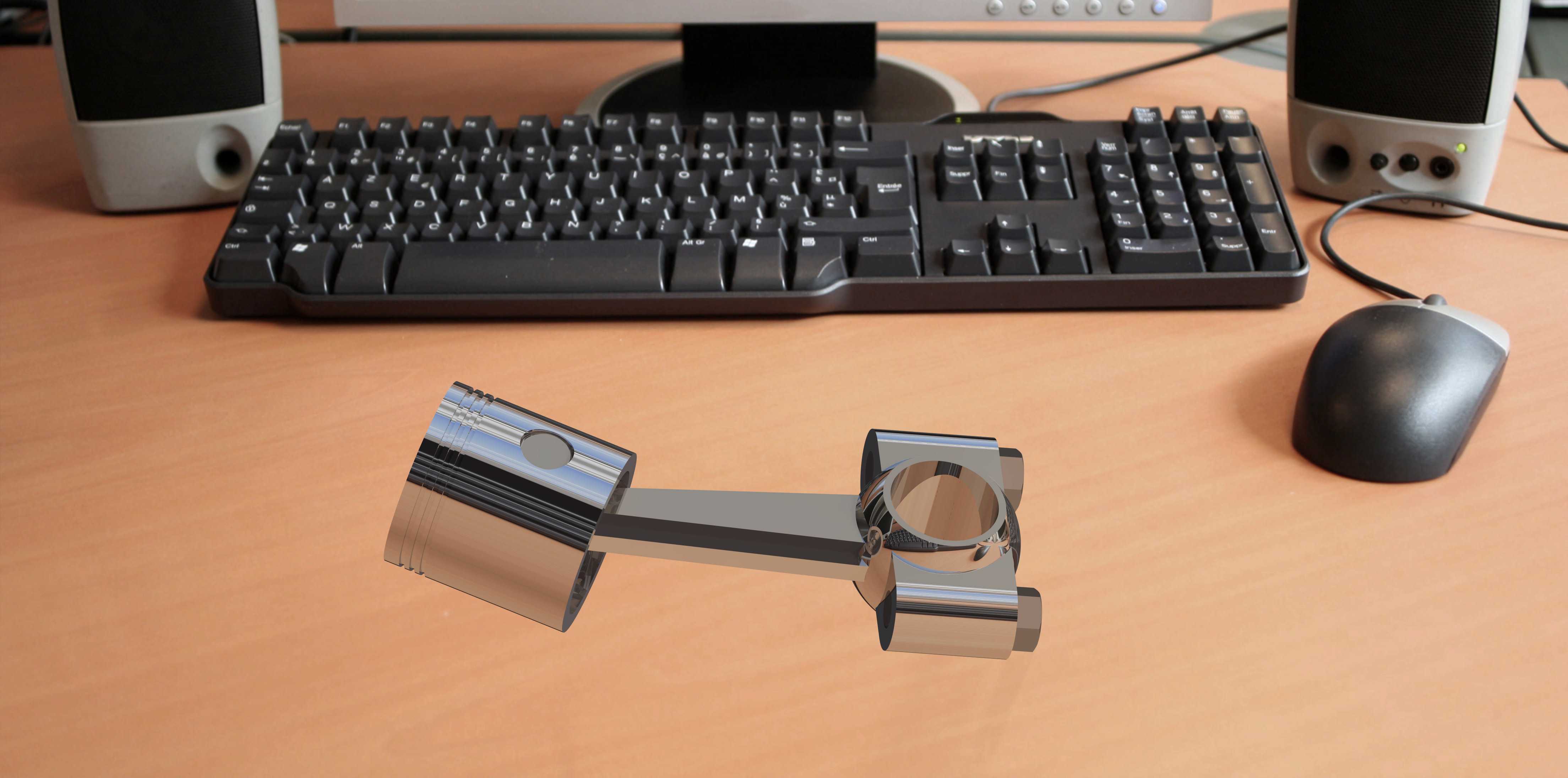

这套活塞连杆组件适配小型往复式空气压缩机,是压缩腔实现容积变化、完成气体升压的核心运动部件,日常在小型汽修门店充气、家装气动工具供能、实验室小型气源供给、小型气动设备配套等场景中,这类结构的应用覆盖度极高。从功能逻辑上看,活塞头部的环槽结构用于安装活塞环,工作时既可以阻隔压缩腔高压气体向曲轴箱泄漏,也能刮除缸壁多余的润滑油,避免机油进入压缩腔污染输出的压缩空气;活塞销孔用于装配活塞销,实现活塞与连杆小头的铰接,将活塞承受的气体推力传递给连杆;连杆大头的剖分结构配套轴瓦,用于连接曲轴的曲柄销,把活塞的往复直线运动转化为曲轴的旋转运动,整套组件的运动精度直接决定压缩机的排气效率、运行噪音与使用寿命。设计过程中首先要匹配对应缸径的安装边界,活塞外径需与气缸内壁保持合理的配合间隙,间隙过大会导致压缩漏气、排气压力不足,间隙过小则会在热态工况下出现活塞胀缸卡滞,引发设备故障;活塞的总长度需要兼顾往复行程的导向稳定性,避免运动过程中出现偏磨,导致缸壁出现拉伤沟槽。连杆部分的大小头中心距需要严格匹配曲轴曲柄半径与活塞上止点位置,确保活塞运行到上止点时与气缸盖之间保留合理的余隙容积,余隙过大会降低压缩机容积效率,余隙过小则可能出现活塞撞缸的严重故障;连杆杆身采用工字形截面设计,在保证足够抗弯、抗扭强度的前提下,尽可能降低运动件的往复质量,减少曲轴运转的不平衡惯性力,降低整机运行的振动水平。活塞头部的顶面采用平顶设计,加工工艺性更好,同时可以减少压缩过程中的气流死角,提升气体压缩的效率;连杆大头的连接螺栓孔位置需要做对称度校验,保证装配后连杆大头与曲柄销的配合同轴度,避免运转过程中出现偏载磨损。在实际建模过程中,所有配合面的圆角过渡都需要做应力释放处理,尤其是活塞销孔内侧、连杆大小头与杆身的衔接位置,这些位置是交变载荷下的应力集中区,合理的圆角设计可以大幅提升部件的疲劳寿命,避免长期往复运动下出现断裂失效。另外,活塞环槽的宽度、深度尺寸需要匹配标准活塞环的规格,保证密封环的涨紧力处于合理区间,既能够实现可靠密封,又不会因为环与缸壁的摩擦力过大导致功率损耗过高。
