瑞洛RTQ系列燃油热水锅炉三维结构设计

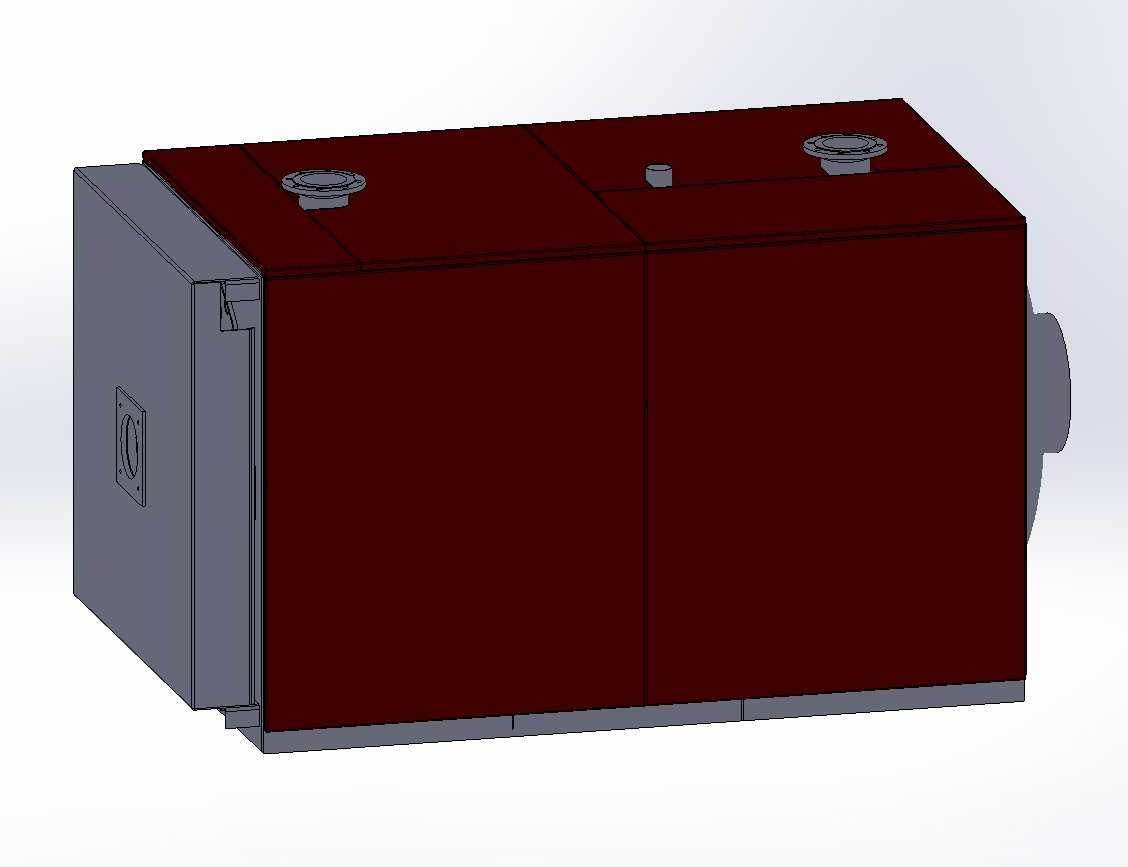

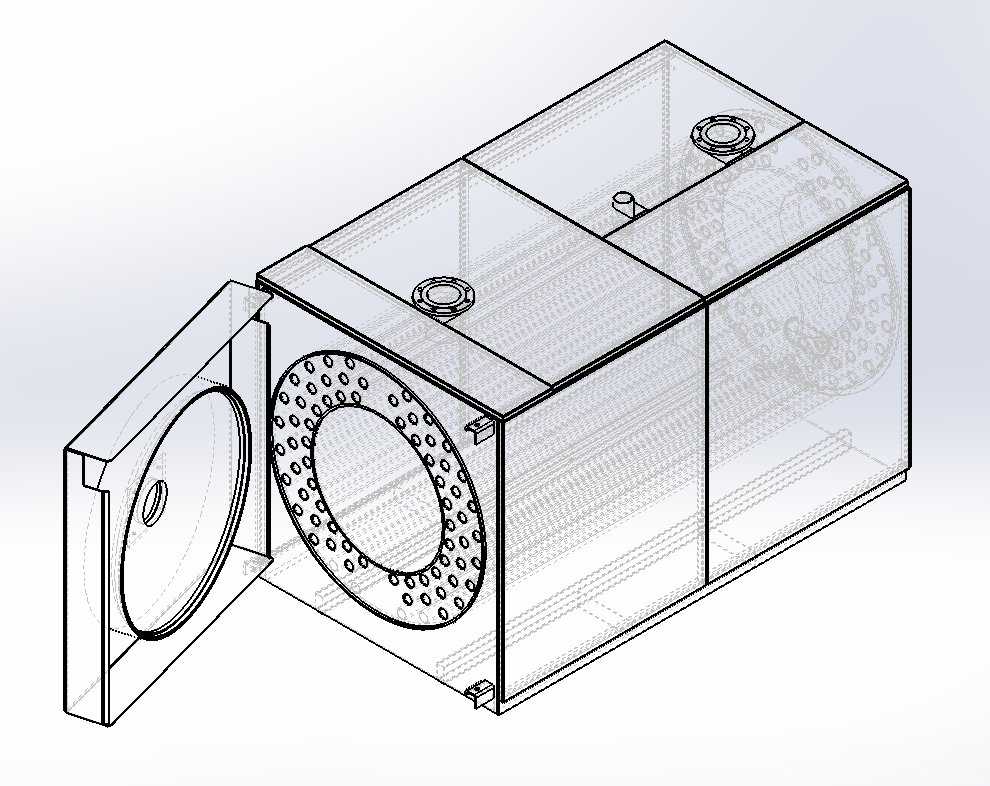

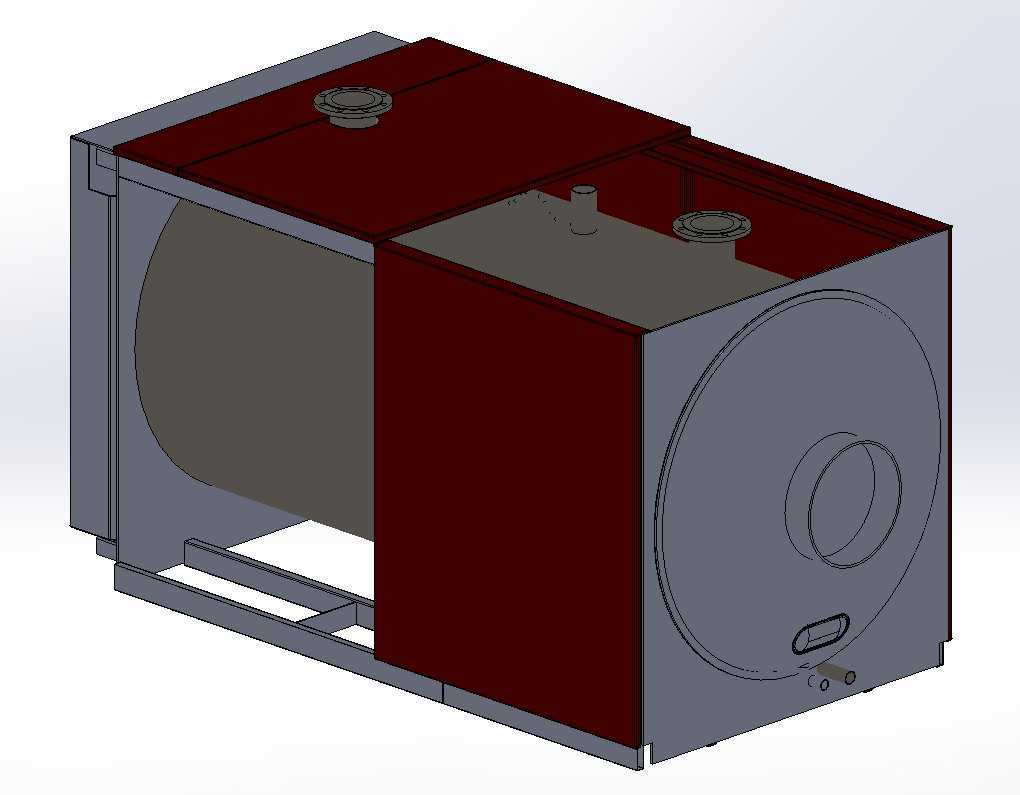

这款燃油热水锅炉的三维结构设计，核心围绕中小型商用供热场景的落地需求展开，常见于独立商业体、小型工业厂区、偏远无集中供热覆盖的公共建筑等场景，承担冬季采暖供热、生活热水持续供应的核心功能，相比燃气类锅炉对管网配套要求更低，适配燃料供应条件有限的应用场景。从结构设计逻辑来看，整体采用卧式矩形箱体布局，主体换热舱段采用深色调涂装的密封壳体结构，左侧集成燃烧与控制集成舱，舱体预留检修门结构，方便日常运维时对燃烧器、控制元件进行检修调试，无需拆解主体换热壳体，大幅降低运维拆装工作量。顶部对称布置两组烟气接口与一处辅助检测接口，分别对应排烟通道、温度压力检测元件的安装位，接口位置的排布充分考虑现场管路排布的便利性，左右两侧预留的管路接口可直接对接供热系统的供回水管路，减少现场管路弯折改造的工作量。设计阶段充分考虑安装边界的适配性，整体底座采用平整的支撑结构，无需额外定制复杂安装基础，普通硬化水平地面即可满足安装承重要求，设备侧面预留的操作空间仅需满足单侧检修门开启需求即可，相比同功率立式锅炉大幅节省占地空间，适配层高有限的地下设备间、小型换热站等安装空间局促的场景。换热舱内部采用大容积储水结构设计，可有效缓冲供热负荷波动带来的水温变化，避免频繁启停燃烧器，降低设备运行损耗，壳体的加强筋结构沿箱体受力方向布置，可承受常压热水系统的运行压力，避免长期运行出现壳体变形渗漏问题。燃烧舱与换热舱之间采用隔热密封结构分隔，可有效降低燃烧侧热量向控制舱传递，避免控制元件长期处于高温环境下缩短使用寿命，所有外接接口的法兰尺寸均遵循行业通用标准，可直接匹配常规管径的供热管路，无需额外定制转换连接件，现场安装时可快速完成管路对接，缩短施工周期。
