双轴旋转分度激光打标设备结构设计

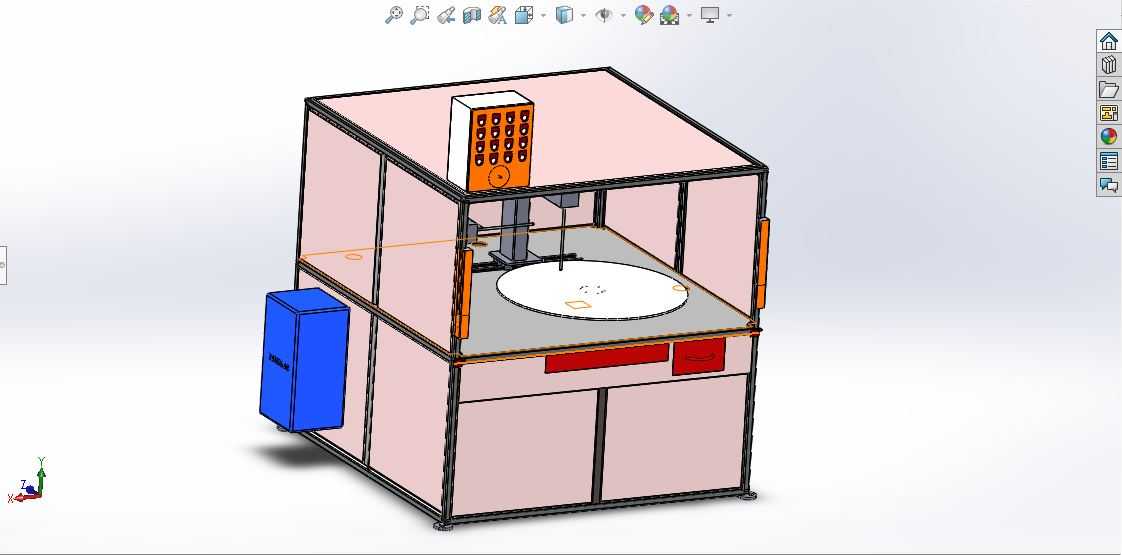

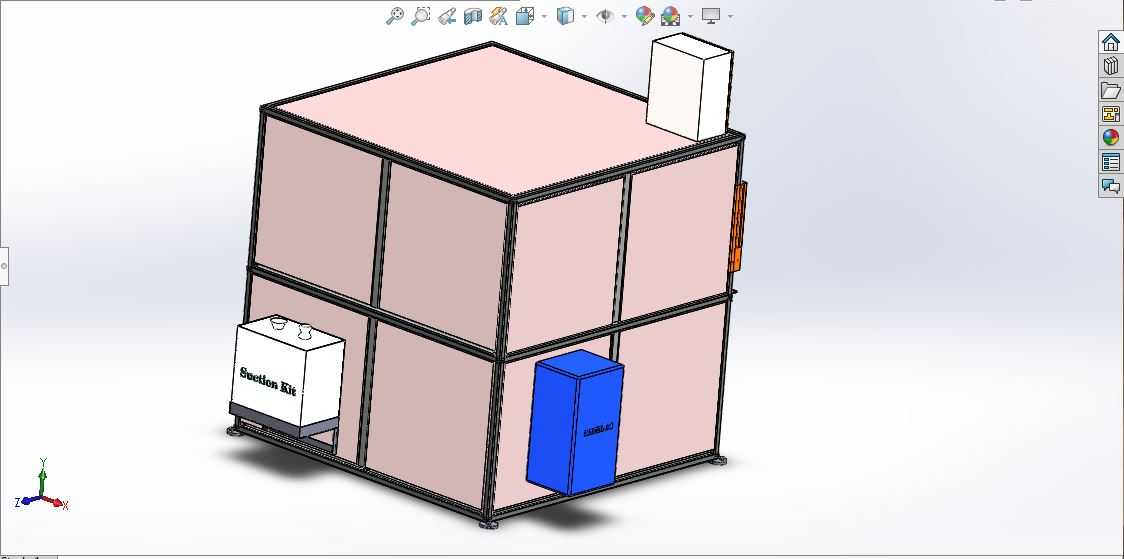

这款双轴旋转分度打标设备，主要面向3C电子小零件、五金汽配小型工件的批量激光标识加工场景，在精密零部件生产车间的末端标识工序中应用广泛，可适配圆形、异形多面工件的周向、多工位连续打标需求，解决传统单工位打标设备需要人工反复翻面、对位效率低的痛点。设备整体采用铝型材框架搭配防护钣金的封闭式结构，外围防护门板采用浅粉色喷塑钣金，框架边缘做黑色包边处理，既能够阻挡激光打标过程中产生的散射激光伤害操作人员，也能减少加工过程中产生的烟尘外溢，左侧外挂的蓝色电气柜独立布置，将强电控制部分与加工腔体做物理分隔，降低电气干扰风险，同时方便后期电气元件的检修维护。设备顶部集成激光控制操作盒，盒体布置阵列式操作按键与急停按钮，操作人员站在设备正面即可完成参数调整、启停操作，无需俯身操作柜体下部控件，符合人机工程学的操作高度设计。加工腔体内部设置圆形旋转分度工作台，搭配双轴旋转驱动结构，可实现工件的周向回转与工位分度切换，工作台面预留工装安装定位孔位，可根据不同工件的外形快速更换适配的定位工装，打标头安装在腔体上部的竖向升降导轨上，可根据工件高度调整焦距，保证不同厚度工件的打标清晰度。设备下部设置抽屉式储物格与电气安装腔，可放置备用工装、清洁工具等辅助物品，底部安装可调式支撑脚杯，可在不平整的车间地面调整设备水平度，保证旋转工作台的回转精度，避免因地面倾斜导致的打标位置偏移。设计过程中，将激光发生器的散热风道与腔体排烟风道做独立分离设计，避免加工烟尘进入激光发生器内部影响光学元件寿命，防护门采用带观察窗的结构，观察窗加装激光防护玻璃，操作人员可在设备运行过程中实时观察内部打标状态，无需打开防护门中断加工。设备的安装边界预留了后侧维护空间与左侧电气柜开门空间，可直接对接车间的排烟管道与供电接口，无需额外改造安装基础，适配多数中小型机加工车间的工位布局需求，旋转分度盘的定位精度可满足多数工业产品的标识位置公差要求，打标过程无需人工干预，单批次上下料即可完成整盘工件的多面打标作业，大幅降低标识工序的人工劳动强度。
