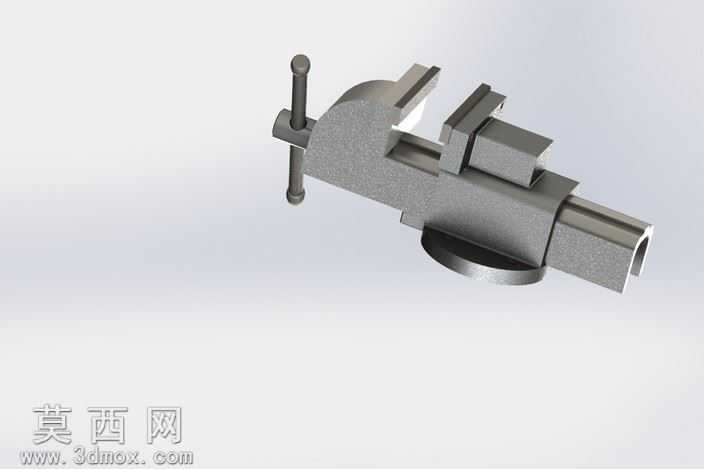

经典结构台式虎钳三维建模作品

本次建模的台式虎钳是钳工加工场景中常用的通用夹紧工装，建模过程以标准台虎钳的实际结构尺寸为参考，在三维软件中完成全参数化的特征搭建，完整还原了台虎钳的所有核心功能结构。建模初期先梳理台虎钳的装配逻辑与运动关系，将整体结构拆分为固定钳身、活动钳身、丝杠传动副、固定钳口、活动钳口、转盘底座、锁紧手柄、导向导轨这几个独立的零部件模块，按照从基准到细节、从固定件到运动件的顺序逐步完成单个零件的建模。固定钳身作为整个虎钳的承载基体，建模时先绘制其截面轮廓草图，通过拉伸、切除等基础特征完成主体结构，再对钳身的导轨滑槽、丝杠安装孔、底座连接位等关键配合位置做精准的尺寸约束，保证后续装配时各部件的配合公差符合实际使用逻辑。活动钳身部分重点还原其与固定钳身导轨的滑动配合结构，建模时通过等距实体、配合参考等功能保证滑槽与导轨的间隙合理，同时预留出钳口安装槽、丝杠螺母安装位的结构特征。丝杠传动结构是台虎钳实现夹紧动作的核心，建模时还原了梯形传动螺纹的牙型特征，两端的轴颈、挡圈槽、手柄安装孔都按照标准传动件的尺寸做参数化设置，与活动钳身上的螺母零件形成完整的螺旋运动副，可模拟实际转动手柄时活动钳身沿导轨往复移动的夹紧、松开动作。钳口部分单独建模，还原了钳口表面的交叉防滑齿纹结构，通过装配约束将固定钳口、活动钳口分别固定在对应钳身的安装位置，保证两个钳口的工作面平行度符合工装的使用要求。转盘底座部分还原了可旋转的分度结构与锁紧结构，可模拟台虎钳在实际使用中调整夹持角度的功能，底部的安装固定孔也按照标准台虎钳的安装尺寸做了还原。材质与渲染阶段，为不同零部件匹配对应的材质属性：钳身、底座等铸铁材质部件赋予带有细微铸造颗粒质感的哑光铸铁材质，丝杠、手柄等钢质传动件赋予带轻微金属反光的调质钢材质，钳口部分赋予硬度更高的淬火钢材质，通过调整环境光、漫反射、粗糙度参数还原不同金属部件的真实质感，渲染时采用柔和的工业产品展示光照，清晰呈现虎钳的结构层次与装配关系，整体模型完整还原了台虎钳的结构特征与运动逻辑，可用于工装结构教学、装配演示、虚拟实训等场景。
