涡轮发动机配套数据采集电控装置

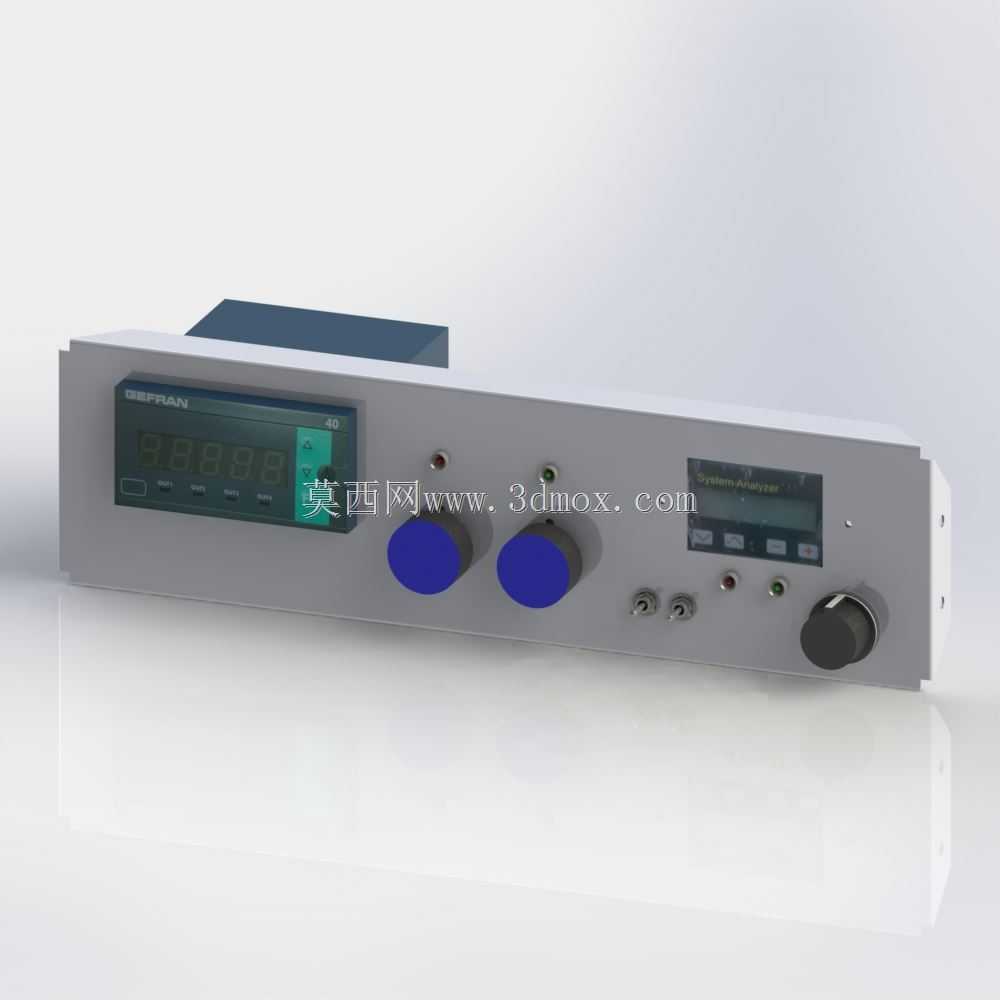

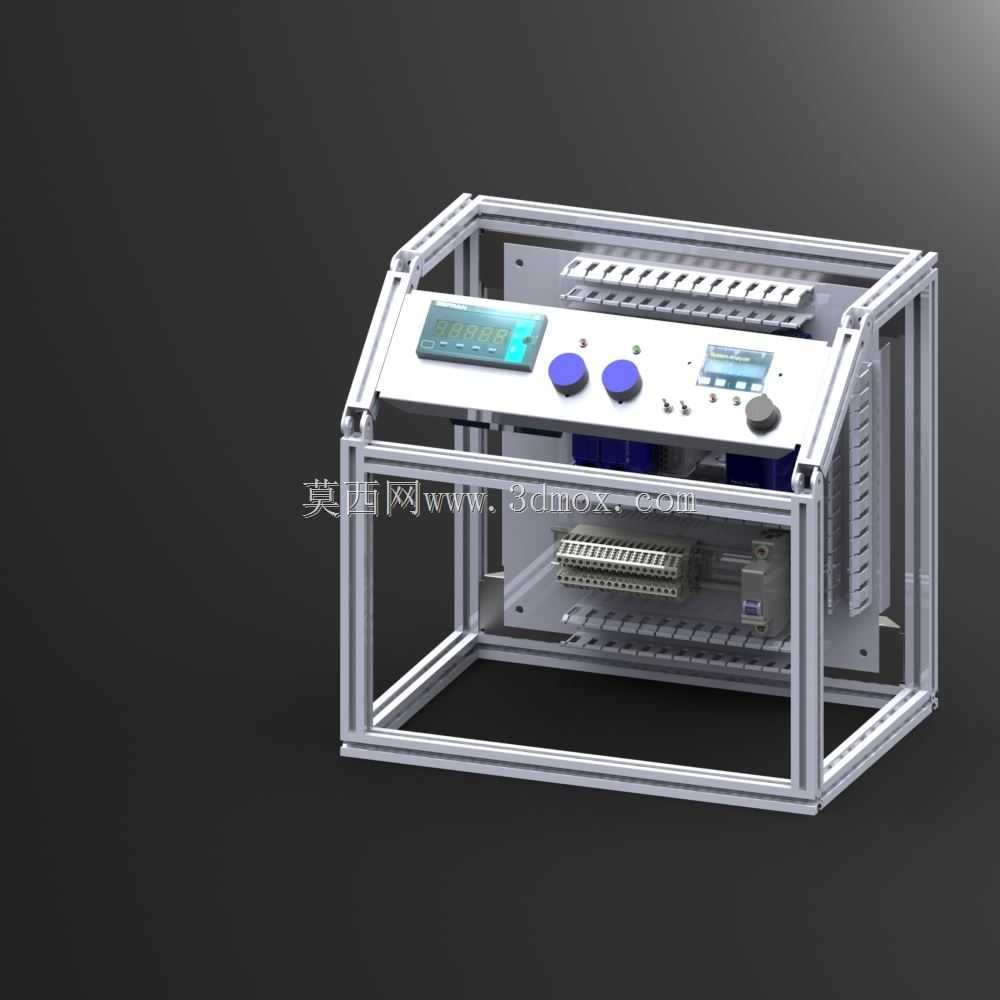

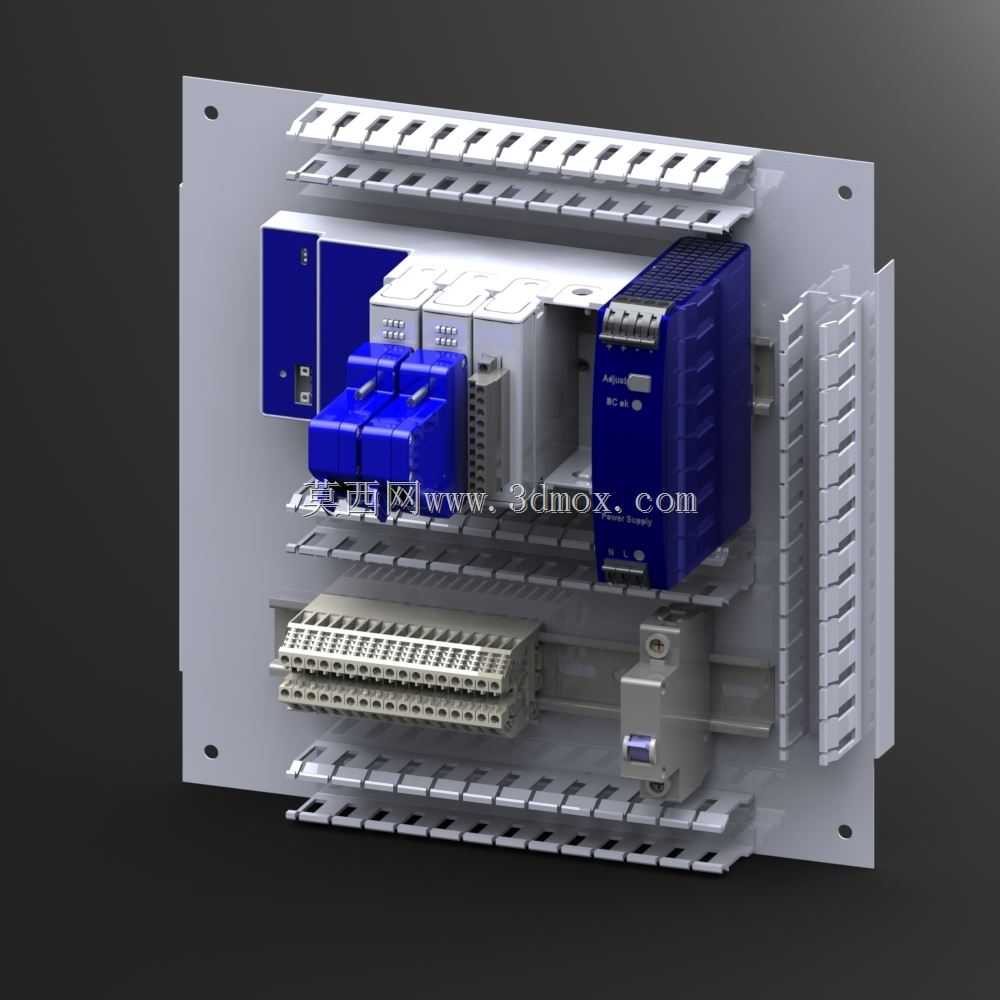

这套电控集成装置主要服务于涡轮发动机台架测试环节的多物理量采集需求，在航空发动机地面试车、小型燃气轮机性能校验、工业涡轮动力设备运维检测场景中，承担前端传感信号的汇聚、预处理与传输功能。整套装置采用标准安装板集成布局，所有电气元件沿导轨排布，安装板预留四角固定孔位，可直接嵌入标准测试机柜或现场壁挂式电控箱内，安装边界适配通用19英寸机柜的安装尺寸，板上元件排布预留足够的接线操作空间与散热间隙，避免相邻模块的电磁干扰与接线干涉。设计阶段优先考虑多类型传感器的接入兼容性，板上集成的接线端子排可同时适配压力传感器、热电偶温度传感器、称重式力传感器的接线需求，不同信号类型的端子区域做了物理分区，强电供电模块与弱电信号采集模块分置安装板两侧，中间预留屏蔽层安装位，可有效降低动力电源对微弱传感信号的干扰。导轨式安装的信号处理模块可根据实际测试通道数量灵活增减，无需重新打孔固定，适配不同缸数、不同测试点位数量的涡轮发动机测试需求，模块间通过标准总线接插件连通，减少柜内飞线数量，降低后期运维的接线故障概率。装置上的供电模块采用宽电压输入设计，可适配工业现场不同等级的供电电源，自带过流、过压保护回路，避免现场电压波动损坏后端采集模块，端子排采用弹簧压接式结构，相比传统螺丝端子抗振动性能更强，可适配涡轮发动机测试现场的高振动工况，避免长期运行中接线松脱导致的信号中断。整套布局在设计时充分考虑现场接线的操作便利性，常用的接线端子全部布置在安装板下半区域，操作人员无需探身即可完成所有传感线的接驳，模块状态指示灯全部朝向操作面，无需拆卸柜门即可直观查看各模块的供电与运行状态，安装板上预留的走线槽可将所有线缆规整收纳，避免线缆杂乱堆积影响散热与后期排查。
