V型二十缸大功率车用动力装置结构

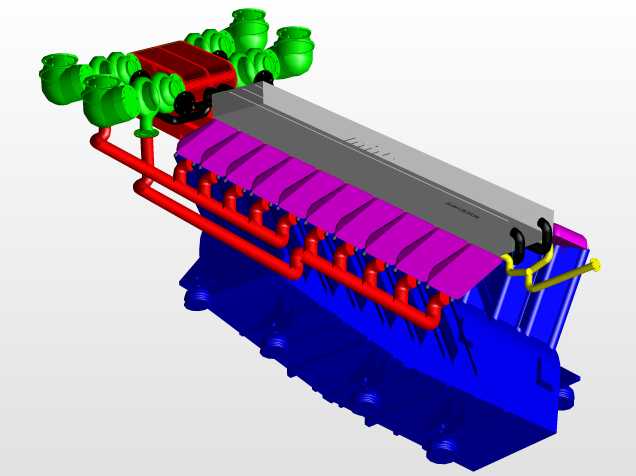

在重型特种车辆、大型矿用装备以及高功率需求的工业动力配套场景中，大排量多缸发动机始终是核心动力输出单元，本次呈现的V20缸体动力结构，正是针对超高功率输出需求设计的动力总成方案。从结构布局来看，该动力装置采用V型夹角的缸体排布设计，两侧各布置10个气缸，相比直列排布的同缸数机型，能够大幅缩短整机轴向长度，压缩动力舱的纵向安装空间，适配对动力单元长度有严格限制的特种装备底盘安装边界。缸体下部采用整体式油底壳结构，兼顾曲轴运转的密封与润滑存储功能，两侧的红色管路为冷却系统的进水歧管，采用等长管路设计保证各缸冷却流量均匀，避免出现局部缸温过高导致的热变形问题。上部紫色区域为气缸盖罩集成的配气机构安装位，每侧缸盖对应独立的进排气通路，绿色的排气歧管采用分支汇聚结构，能够充分利用排气脉冲效应提升充气效率，同时降低排气阻力。设计过程中，首先需要匹配整机的功率输出曲线，确定单缸排量与缸心距参数，V型夹角的选择既要考虑整机宽度的安装限制，也要平衡曲轴的动平衡特性，避免高转速下出现过大的二阶振动。进排气歧管的走向设计需要避让周边的安装附件，同时保证管路弯折半径满足气流流速要求，减少泵气损失。冷却系统的管路布置采用分层设计，进水歧管沿缸体侧面纵向排布，各缸的进水口位置对应缸套上部的高温区域，保证冷却介质能够第一时间带走燃烧产生的热量，出水通路则集成在缸盖上部，与散热器的连接接口预留了标准法兰安装位，方便整车配套时的管路对接。整机的安装支点分布在缸体两侧下部与前端轮系侧，共设置6个固定安装点，安装点的位置经过刚度匹配计算，能够将整机运转产生的振动通过悬置结构有效衰减，避免传递到底盘车架引发共振。从实际应用角度，这类大缸数V型发动机主要用于总质量超过百吨的矿用自卸车、重型轨道牵引装备以及大型工业发电机组的动力源，能够在持续高负荷工况下稳定输出动力，相比小缸数增压机型，其运转平顺性更好，单缸负荷更低，整机的大修间隔寿命更长。在三维建模过程中，需要重点关注各运动部件的干涉检查，包括曲轴连杆的运转行程、气门的开启升程与活塞的避让间隙，以及外部管路与周边附件的装配间隙，所有安装面的形位公差需要满足密封要求，避免出现漏油、漏水、漏气的三漏问题。
